CNC PILOT 4290 HEIDENHAIN

135

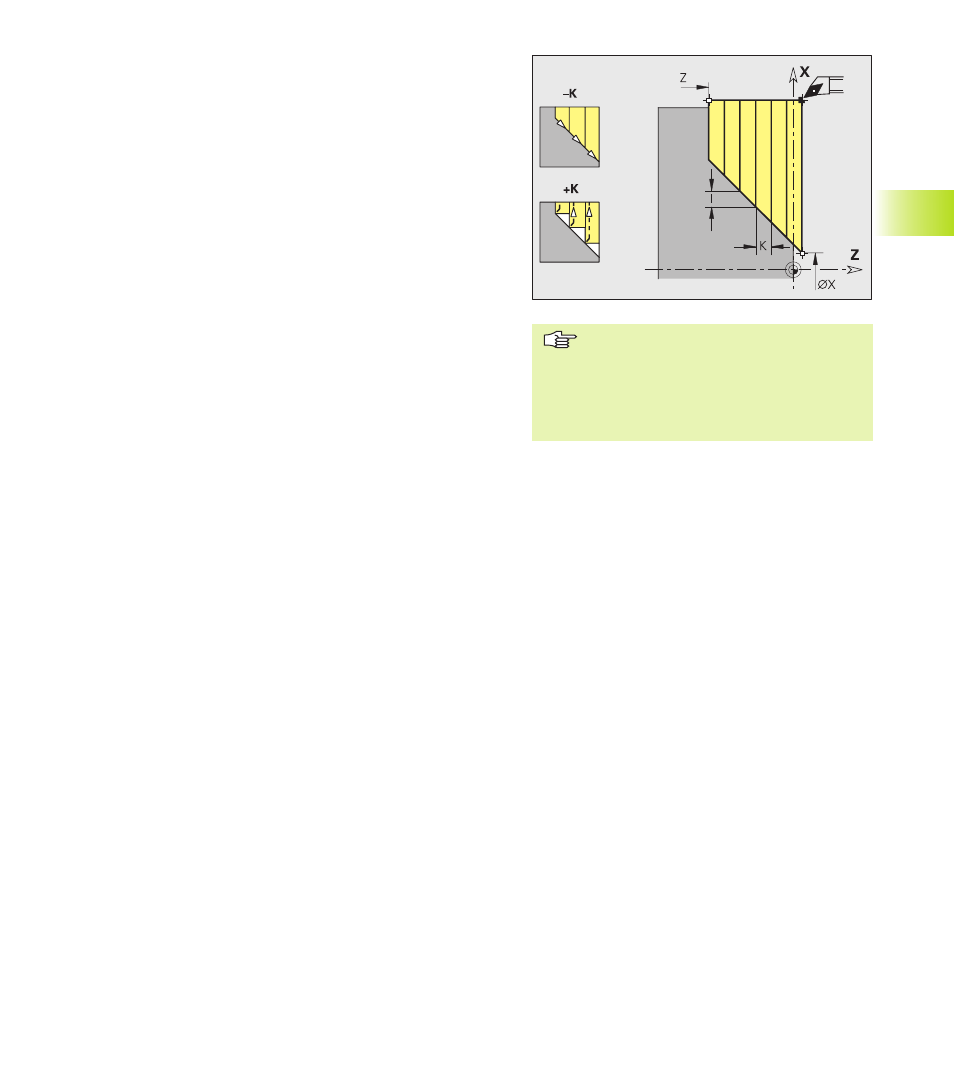

Tournage transversal simple G82

G82 usine (ébauche) la zone de contour définie par la position
effective de l'outil et par „X, Z“. Pour un biseau, définissez l'angle
avec I et K.

La CNC PILOT reconnaît s'il s'agit d'un usinage externe/interne à
l'aide de la position du point-cible.

La répartition des passes est calculée de manière à éviter une ”pas-
se de finition“ et à ce que la passe calculée soit <= au paramètre
”plongée max. K“.

Surépaisseurs:

Surépaisseurs G57

sont prises en compte en tenant compte du signe

(surépaisseurs impossibles pour l'usinage interne)

restent actives après la fin du cycle

Surépaisseurs G58: ne seront pas prises en compte

Déroulement du cycle
1
calcule la répartition des passes (passe)

2 plonge paraxialement du point initial pour la première passe

3 se déplace avec avance d'usinage jusqu'au point-cible X

4 en fonction du „signe K“:

K<0: usine le long du contour

K>0: relève à 45° de 1 mm

5 retourne en avance rapide et plonge pour effectuer la passe

suivante

6 répéte 3...5 jusqu'à ce que le „point-cible Z“ soit atteint

7 se déplace à:

X – point initial du cycle

Z – dernière coordonnée de relevage

Paramètres
X/Z: Point-cible du contour (cote de diamètre X)

I:

Décalage dans le sens de X - par défaut: 0

K:

Plongée max.

K<0: avec retrait du contour

K>0: sans retrait du contour

Q:

Plongée Fct. G – par défaut: 0

0: plongée avec G0 (avance rapide)

1: plongée avec G1 (avance d'usinage)

Programmation X, Z: en absolu, en

incrémental ou avec effet modal

Correction du rayon de la dent: ne

sera pas réalisée

Distance de sécurité après chaque

coupe: 1mm.
