5 Simulation graphique 200
5.1.2 Remarques sur l'utilisation
Activer la simulation
Charger le programme CN
Régler la fenêtre de simulation (fenêtre face fron-
tale, pourtour, etc.)
Régler le mode de simulation (pas à pas,
séquence de base ou sans arrêt)
Sélectionner le type de simulation (contour,
usinage, mouvement (déplacement)
Appuyer sur „Nouv(eau)“
Mode de simulation „sans arrêt“:
■ „Stop“ arrête la simulation
■ „Suite“ poursuit la simulation
Mode de simulation „Bloc par bloc ou bloc de
base“:
■ La simulation stoppe après chaque bloc
(séquence)/bloc de base
■ „Suite“ poursuit la simulation
Pendant un arrêt de la simulation, vous pouvez
modifier le mode, procéder à d'autres réglages ou
commuter vers le menu Mesure.

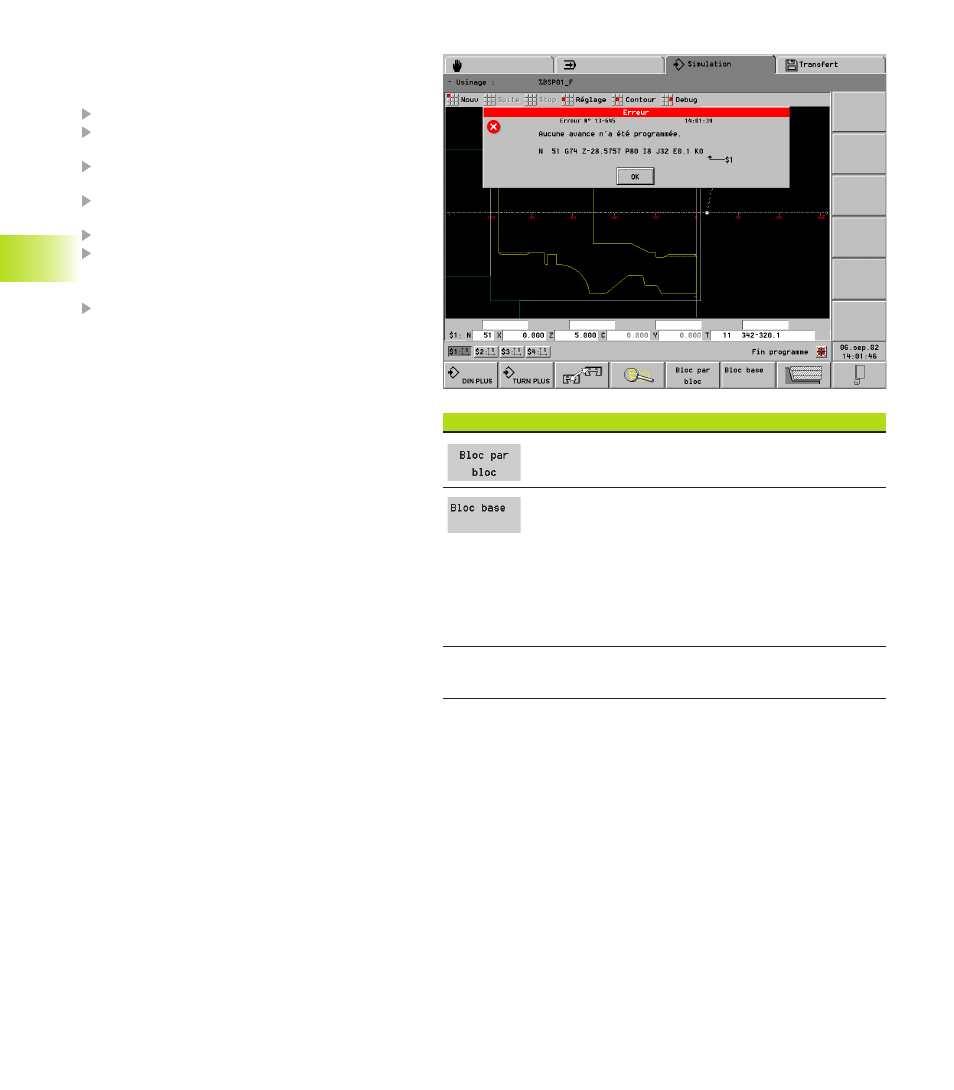

Messages d'erreur et avertissements
Si des avertissements sont émis pendant la
compilation du programme CN, ce fait est signalé
sur la ligne en en-tête de l'écran. Lors d'un arrêt de
la simulation ou à l'issue de celle-ci, vous pouvez
appeler les messages à partir du menu „Réglage –
Avertissem(ents)“. S'il existe plusieurs
avertissements, appuyez sur ENTER pour passer au
message suivant.
La CNC PILOT efface un avertissement dès que
vous avez validé le message avec ENTER. La
commande peut mémoriser jusqu'à 20
avertissements.
Si des erreurs interviennent pendant la compilation
du programme CN, la simulation est aussitôt
interrompue.
5.1 Le mode de fonctionnement Simulation
Softkeys „réglage des modes de simulation“
Arrêt après chaque séquence source CN. „Suite“
simule la séquence CN source suivante.
■ Simulation du contour: Arrêt après chacun des
éléments du contour. Les macros de contour (cycles
de contours) sont „décomposées“. „Suite“ affiche
l'élément de contour suivant.
■ Simulation de l'usinage et du déplacement: Arrêt
après chaque déplacement. Les cycles d'usinage sont
„décomposés“. „Suite“ simule le déplacement
suivant.
Sans arrêt (softkeys pas à pas et séquence de base non
enfoncées): La simulation est exécutée „sans arrêt“ (en continu).
