4 DIN PLUS 102

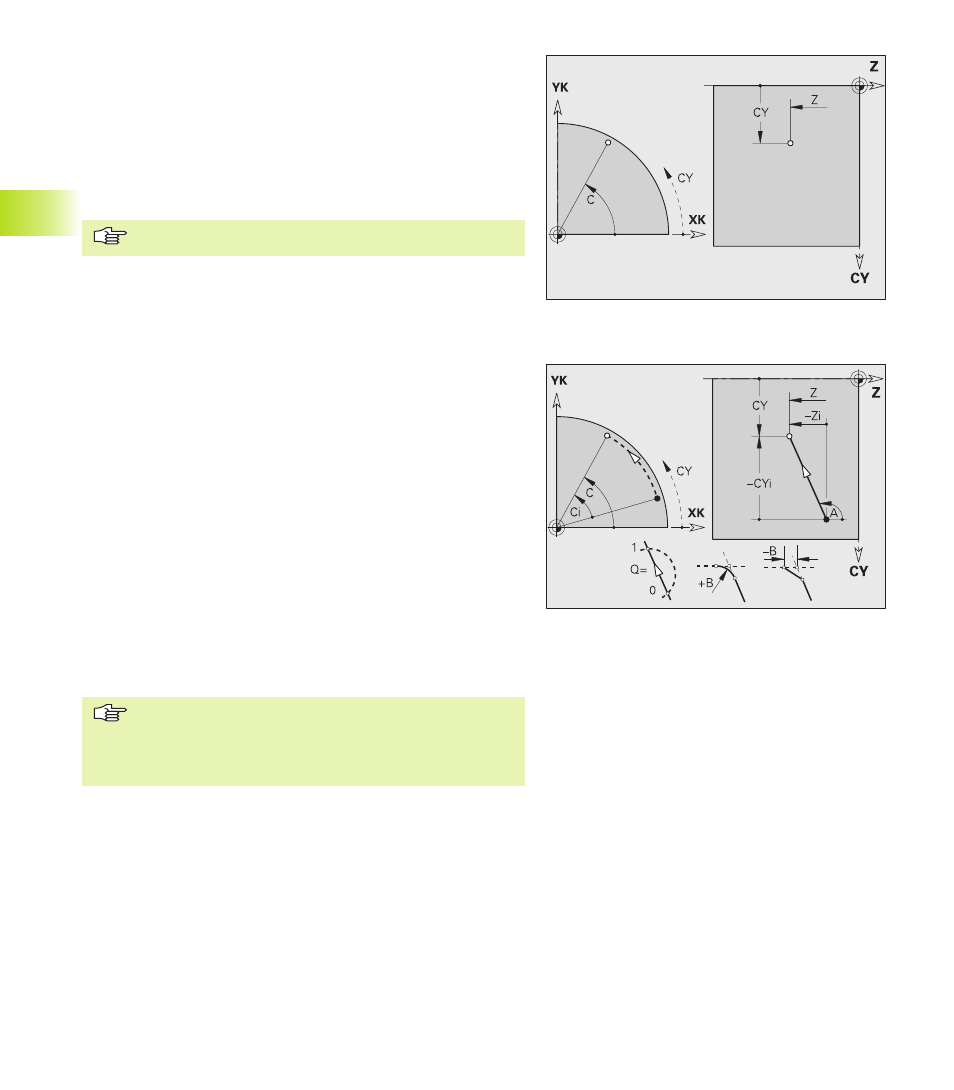

Droite sur le pourtour G111-Géo
Paramètres
Z:
Point final
C: Point final (cote d'angle)
CY: Angle final comme „cote de segment” (référence: développé
du pourtour avec „diamètre de référence”)
A: Angle (référence: axe Z positif)
B: Chanfrein/arrondi – Transition vers l'élément de contour
suivant. Programmez le point final théorique si vous
introduisez un chanfrein/arrondi.
■ B pas d'introduction: raccordement tangentiel
■ B=0: raccordement non tangentiel
■ B>0: rayon de l'arrondi
■ B<0: largeur du chanfrein
Q: Point d'intersection – par défaut: 0. Point final si la droite
coupe un arc de cercle.
■ Q=0: point d'intersection proche
■ Q=1: point d'intersection éloigné
Programmation
■ Z, CY: en absolu, incrémental, avec effet modal ou „?“
■ C: en absolu, incrémental ou avec effet modal
■ Programmer soit Z – C ou Z – CY
4.5.7 Contour sur le pourtour
Point initial du contour sur le pourtour G110-Géo
Paramètres
Z:
Point initial
C: Point initial (angle initial)
CY: Angle initial comme „cote de segment” (référence:
développé du pourtour avec „diamètre de référence”)
Programmez Z, C ou bien Z, CY.
