1 Introduction et principes de base 2
1
.1 La CNC PIL
O
T
1.1 La CNC PILOT

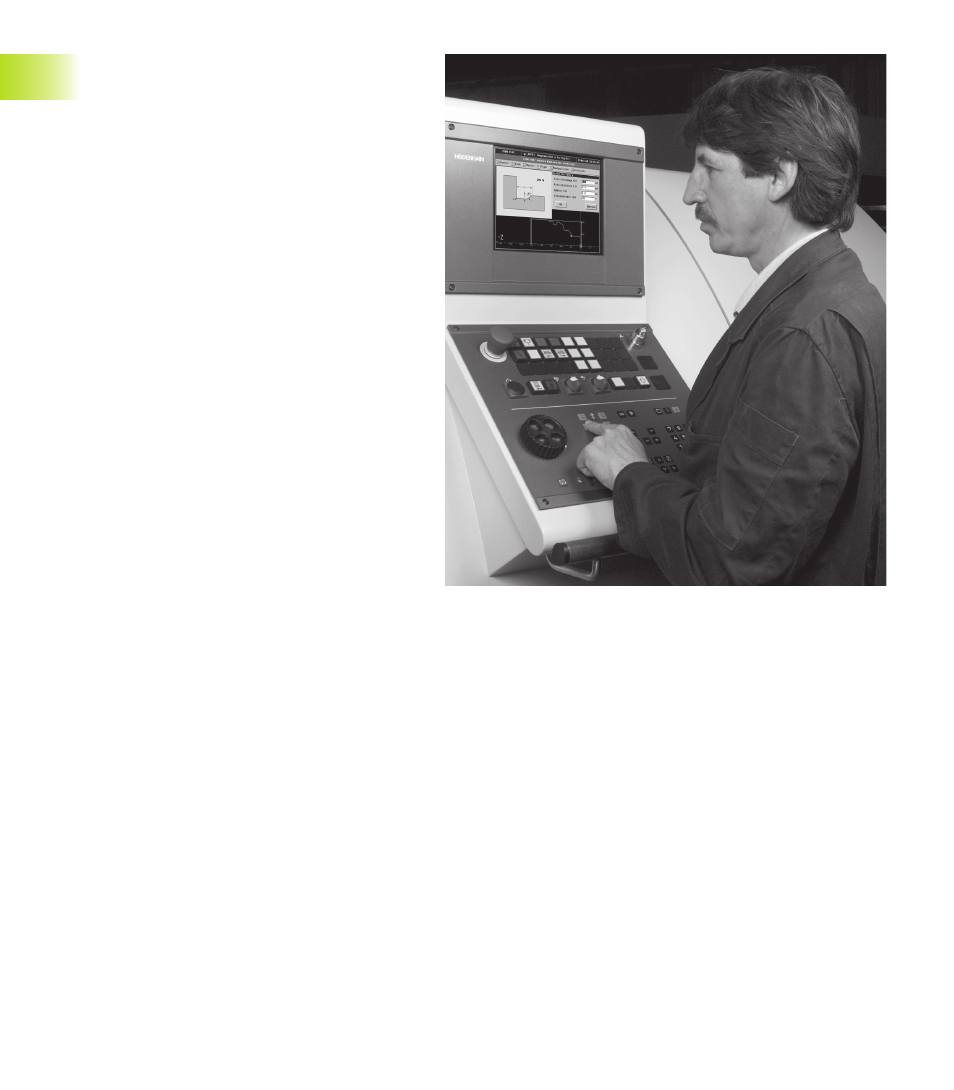

La CNC PILOT est une commande numérique
destinée aux tours et aux centres de tournage. Il est
possible d'exécuter non seulement des opérations
de tournage mais aussi des opérations de fraisage
et de perçage avec l'axe C ou l'axe Y. La CNC PILOT
peut gérer l'usinage de 4 pièces au stade de la
programmation, du test ou de la production. Elle
gère l'usinage intégral sur les tours équipés:
■ d'un dispositif de prise rotatif
■ d'une contre-broche déplaçage
■ de plusieurs broches, chariots et porte-outils
La CNC PILOT peut donc piloter 6 chariots, 4
broches et 2 axes C.
Programmation
En fonction de la diversité des pièces et de votre
propre organisation, vous sélectionnez la forme de
programmation qui vous est la plus favorable.
Sous TURN PLUS, vous définissez le contour de la
pièce brute et celui de la pièce finie en utilisant le
graphisme interactif. Ensuite, vous appelez la
Création Automatique du Plan de travail (CAP) et
accédez entièrement automatiquement au
programme CN „par simple pression sur une
touche“. En alternative, vous disposez aussi de la
Création Interactive du Plan de travail (CIP). Avec la
CIP, vous définissez la suite chronologique de
l'usinage, sélectionnez l'outil et influez sur les
données technologiques de l'usinage.
Chaque phase d'usinage créée est affichée dans le
graphique de test et peut être immédiatement
corrigée. Le résultat de la création d'un programme
au moyen de TURN PLUS donne un programme
DIN PLUS structuré.
TURN PLUS réduit au minimum les opérations
d'introduction des données. Cela suppose
néanmoins une définition des outils et des
données de coupe.
Si TURN PLUS ne parvient pas à générer un
programme CN optimal en raison des exigences
technologiques ou bien si vous tenez avant tout à
réduire la durée de l'usinage, vous programmez
alors le programme CN sous DIN PLUS ou bien
optimisez le programme DIN PLUS généré par
TURN PLUS.
DIN PLUS facilite la séparation entre la définition
géométrique de la pièce et son usinage. En DIN
PLUS, vous disposez de cycles d'usinage
performants. Si le plan n'est pas coté de manière
conforme à la programmation des CN, la
„programmation géométrique simplifiée“ prend en
charge le calcul des coordonnées.
Avec DIN PLUS, comme pour la programmation DIN classique, vous
réalisez l'usinage de la pièce au moyen de déplacements linéaires
et circulaires et de cycles simples de tournage.
TURN PLUS tout comme DIN PLUS gèrent les opérations d'usinage
avec l'axe C ou l'axe Y ainsi que l'usinage intégral.
Avec la simulation graphique, vous pouvez vérifier les programmes
CN dans des conditions réalistes. La CNC PILOT représente
l'usinage dans la zone de travail d'un nombre de pièces pouvant al-
ler jusqu'à 4. Les pièces brutes, pièces finies, moyens de serrage
et les outils sont représentés à l'échelle.
Vous réalisez la programmation ainsi que le test de vos
programmes CN directement au pied de la machine – y compris
parallèlement à la production.
Que vous réalisiez des pièces simples ou complexes, des pièces
unitaires, une seule série ou de grandes séries de pièces sur des
centres de tournage, la CNC PILOT vous apporte en permanence
l'aide qui convient.
