CNC PILOT 4290 HEIDENHAIN 49
3.5 Mode automatique
Suite: cf. page suivante
Softkeys
Retour à l'affichage des séquences
Activer la loupe
Mettre en mode Bloc par bloc (pas à pas)
Représentation des trajectoires ligne ou trace (de la
dent)
Réprésentation de l'outil: Point lumineux ou outil
■ „Mouvement“ n'est disponible que sur les tours
équipés d'un seul chariot.
■ Si aucune pièce brute n'a été définie, c'est la „pièce
brute standard“ (paramètre-commande 23) qui sera
adoptée.

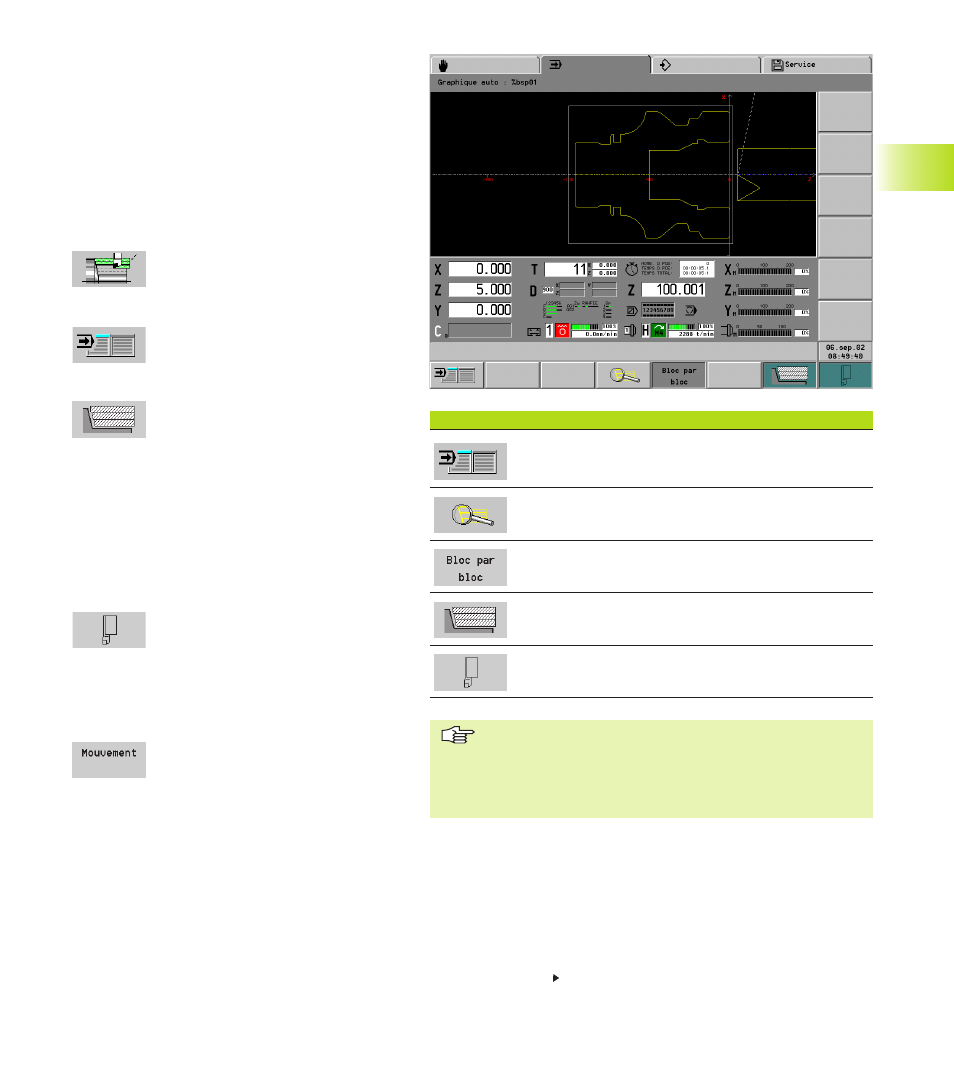

3.5.8 Affichage du graphisme
Le „Graphique automatique“ représente la pièce
brute et la pièce finie et affiche les courses de
déplacement. Il vous permet de contrôler le
processus de fabrication aux endroits non visibles,
de vous donner une vision globale de la situation,
etc.
Toutes les opérations d'usinage, y compris de
fraisage, à l'intérieur de la „fenêtre de tournage“
(vue XZ) sont représentées.
Activer le graphisme – Si celui-ci était
déjà activé, la représentation est
actualisée en fonction de la situation
d'usinage en cours.
Retour à l'affichage des séquences
Réglages:
Ligne: Chaque déplacement de l'outil
est représenté sous la forme d'une
ligne qui se réfère à la point théorique
de la dent de l'outil.
Trace coupe: Le graphisme de test
représente de manière hachurée la
surface balayée par la „zone de
coupe“ de l'outil. Vous apercevez la
zone d'enlèvement des copeaux
tenant compte de la géométrie de la
dent (cf. „
5.1 Le mode de
fonctionnement Simulation“).
Point lumineux: Le petit rectangle
blanc représente la pointe théorique
de l'outil.
Outil: Le contour de l'outil est
représenté. (Condition: La définition
dans la banque de données d'outils
doit être satisfaisante.)
Standard: A chaque passage à une
nouvelle séquence, la trajectoire de
déplacement complète est affichée
Mouvement: représente
l'enlèvement de copeaux de manière
synchrone par rapport au processus
de fabrication.
Condition requise:
■ pièce brute programmée
■ „Mouvement“ doit être configuré
au début du programme CN
■ Dans le cas des répétitions de
programmes (M99), le „Mouvement“
démarre lors du déroulement suivant
du programme CN.
