7 Paramètres 362
7.5 P
a
ramètr
es d'usinag
e

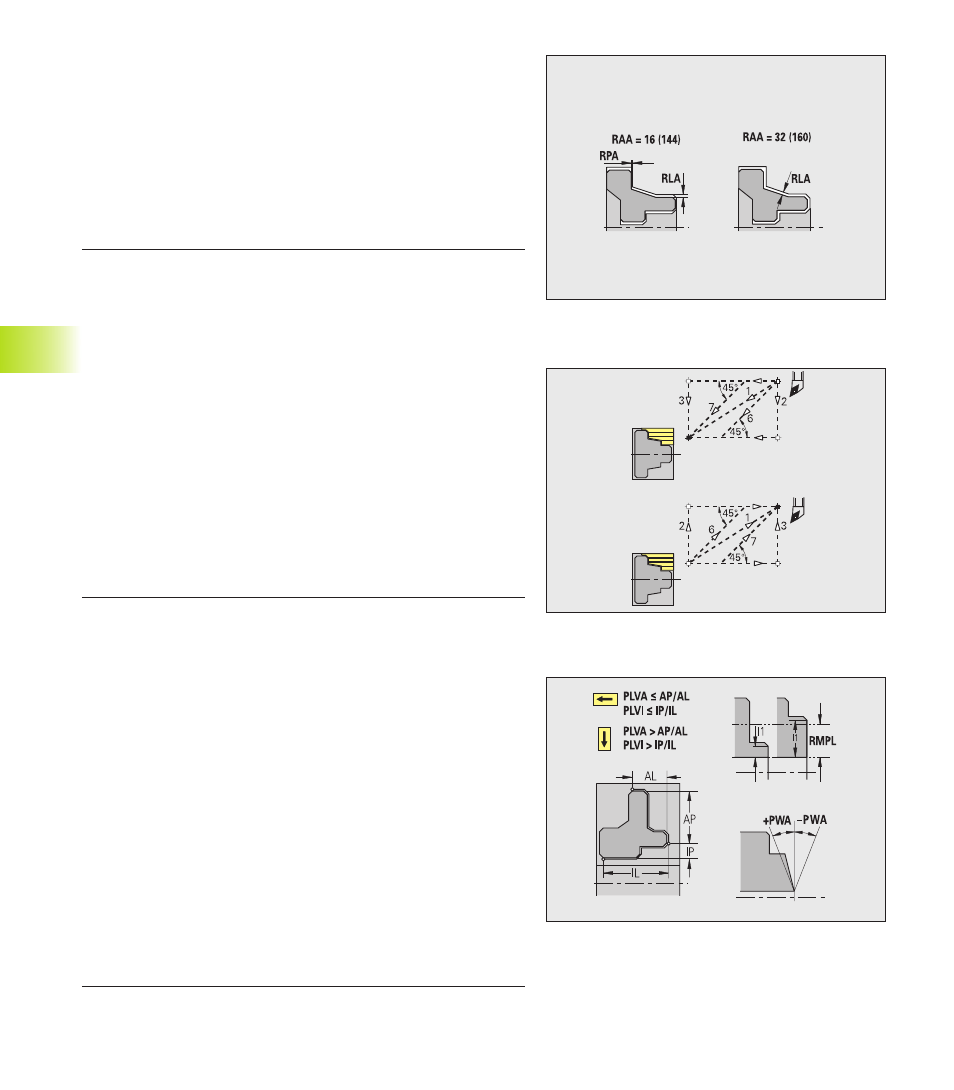

Des surépaisseurs peuvent être ajoutées à la zone de la pièce finie:
■ Type de surépaisseur [RAA]
■ 16: surépaisseur longitudinale/transversale différente – pas de
surépaisseurs isolées
■ 144: surépaisseur longitudinale/transversale différente – avec
surépaisseurs isolées
■ 32: surépaisseur équidistante – pas de surépaisseurs isolées
■ 160: surépaisseur équidistante – avec surépaisseurs isolées
■ Equidistante ou longitudinale [RLA]: Surépaisseur équidistante
ou longitudinale
■ Aucune ou transversale [RPA]: Surépaisseur transversale
Ebauche – Analyse de l'usinage
A l'aide de PLVA/PLVI, TURN PLUS détermine s'il doit réaliser un
usinage longitudinal ou un usinage transversal.
■ Rapport transversal/longitudinal externe [PLVA]
■ PLVA <= AP/AL: usinage longitudinal
■ PLVA > AP/AL: usinage transversal
■ Rapport transversal/longitudinal interne [PLVI]
■ PLVI <= IP/IL: usinage longitudinal
■ PLVI > IP/IL: usinage transversal
■ Longueur transversale min. [RMPL] (rayon): définit si l'élément
transversal du devant d'un contour externe de la pièce finie doit
subir une ébauche transversale.
■ RMPL > l1: sans ébauche transversale particulière
■ RMPL < l1: avec ébauche transversale particulière
■ RMPL = 0: cas particulier
■ Diff. angle transv. (écart angulaire transversal) [PWA]:Le
premier élément du devant est un élément transversal s'il est
situé à l'intérieur de +PWA et –PWA.
Ebauche – Approche et sortie du contour
■ Approche ébauche externe [ANRA]
■ Approche ébauche interne [ANRI]
■ Départ (sortie) ébauche externe [ABRA]
■ Départ (sortie) ébauche interne [ABRI]
Mode de sortie/d'approche:
■ 1: sens X et Z simultanément
■ 2: sens X puis Z
■ 3: sens Z puis X
■ 6: déplacement accouplé, sens X avant Z
■ 7: déplacement accouplé, sens Z avant X
Les déplacements d'approche et de sortie du contour sont
effectués en avance rapide (G0).
