■ Sauvegardez le plan de travail etc. pour
l'usinage du premier serrage avant de
„desserrer/reserrer“. Lorsque vous
„desserrez/reserrez“, TURN PLUS efface
le plan de travail créé précédemment
ainsi que les données d'outilllage
utilisées.
■ Desserrer/reserrer ne remplace pas le
serrage.
6.1
1 Outillag
e
Suite: cf. page suivante

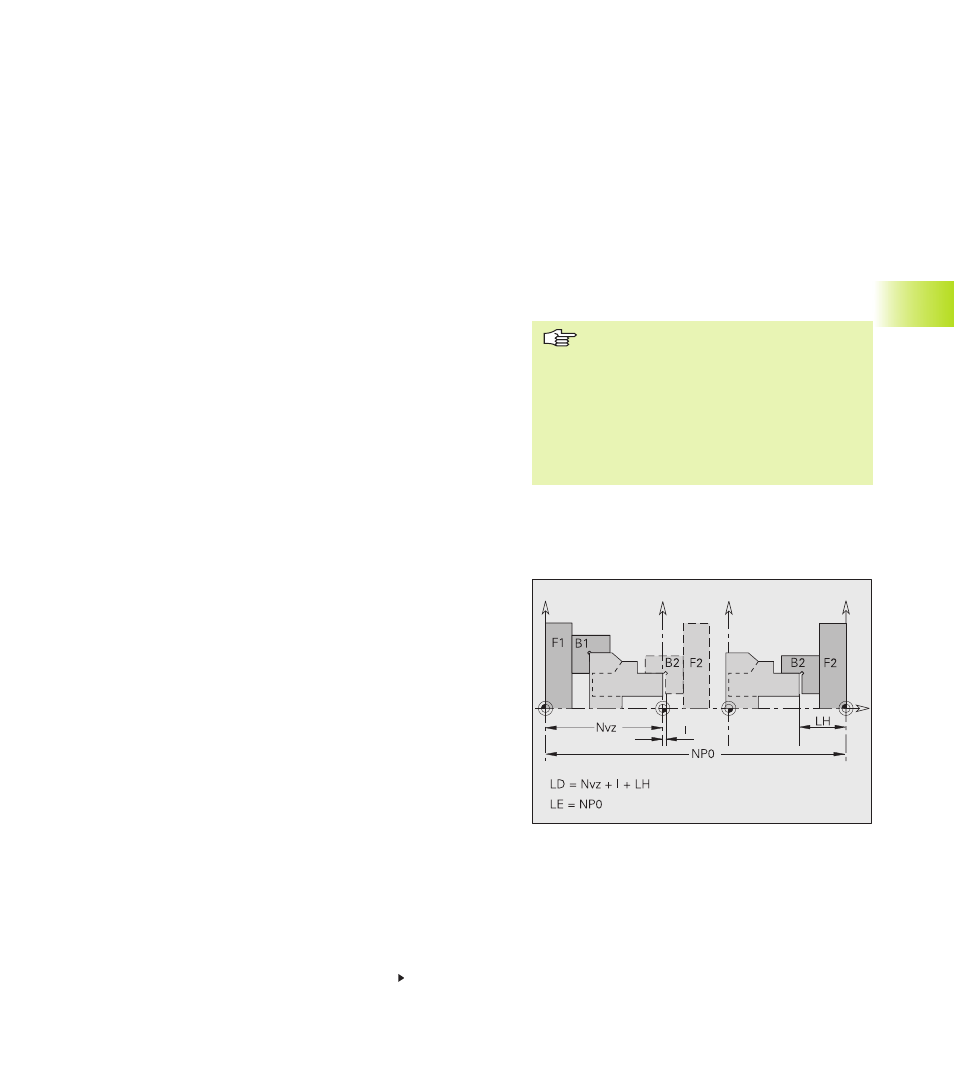

■ F1/B1, F2/B2: mandrin/mors de serrage broche
principale et auxilaire
■ Nvz: décalage du point zéro (G59, ...)
■ I: distance de sécurité sur la pièce brute
(paramètre d'usinage 2)
■ NP0: offset de point zéro (ex. paramètres-
machine 1164 pour l'axe Z $1)
Définir la limitation de coupe
Sous-menu: „Serrer – Limitation de coupe“
TURN PLUS calcule la „limitation de coupe pour CAP“, pour le
contour externe et interne avec „Serrer – Côté broche“. Vous pouvez
modifier/compléter les valeurs.
La limitation de coupe est affichée avec un „trait rouge“.
Effacer le plan de serrage
Sous-menu: „Serrer – Effacer plan serr.“
efface toutes les données relatives au serrage de la pièce ainsi que
les limitations de coupe introduites.
Desserrer/reserrer
Desserrer/reserrer – Usinage standard
Utilisez „Desserrer/reserrer – Usinage standard“ pour l'usinage sur
la face frontale et sur la face arrière avec des programmes CN
séparés.
TURN PLUS
■ „oriente“ la pièce (brute et finie) et décale le point zéro de
„Nvz“
■ fait pivoter les contours du pourtour ou du plan YZ de „Wvc“
■ efface le moyen de serrage du premier serrage.
Paramètres „Changer de pièce“
Nvz:
Décalage du point zéro (valeur par défaut: Longueur du
contour de la pièce finie)
Wvc: Déphasage angulaire
Desserrer/reserrer – Usinage intégral 1er serrage vers 2ème
serrage
Enclenche l'usinage du deuxième serrage.
Définissez tout d'abord le moyen de serrage. TURN PLUS active
ensuite un programme expert (paramètre d'usinage 21) pour le
transfert de pièce. Le programme expert à utiliser dépend de
l'introduction dans „1er serrage broche .. – 2ème serrage broche ..“)
en en-tête de programme:
■ Broche identique (changement manuel): Introduction de „UP-
UMHAND“
■ Broches différentes (transfert de la pièce à la contre-broche):
Introduction de „UP-UMKOMPL“
Les programmes experts sont fournis par le constructeur de la
machine. Ils peuvent donc diverger quelque peu des paramètres
décrits ci-après. A l'aide du programme expert ou du manuel de la
machine, vérifiez la signification des paramètres et la procédure du
programme expert.
