6 TURN PLUS 230

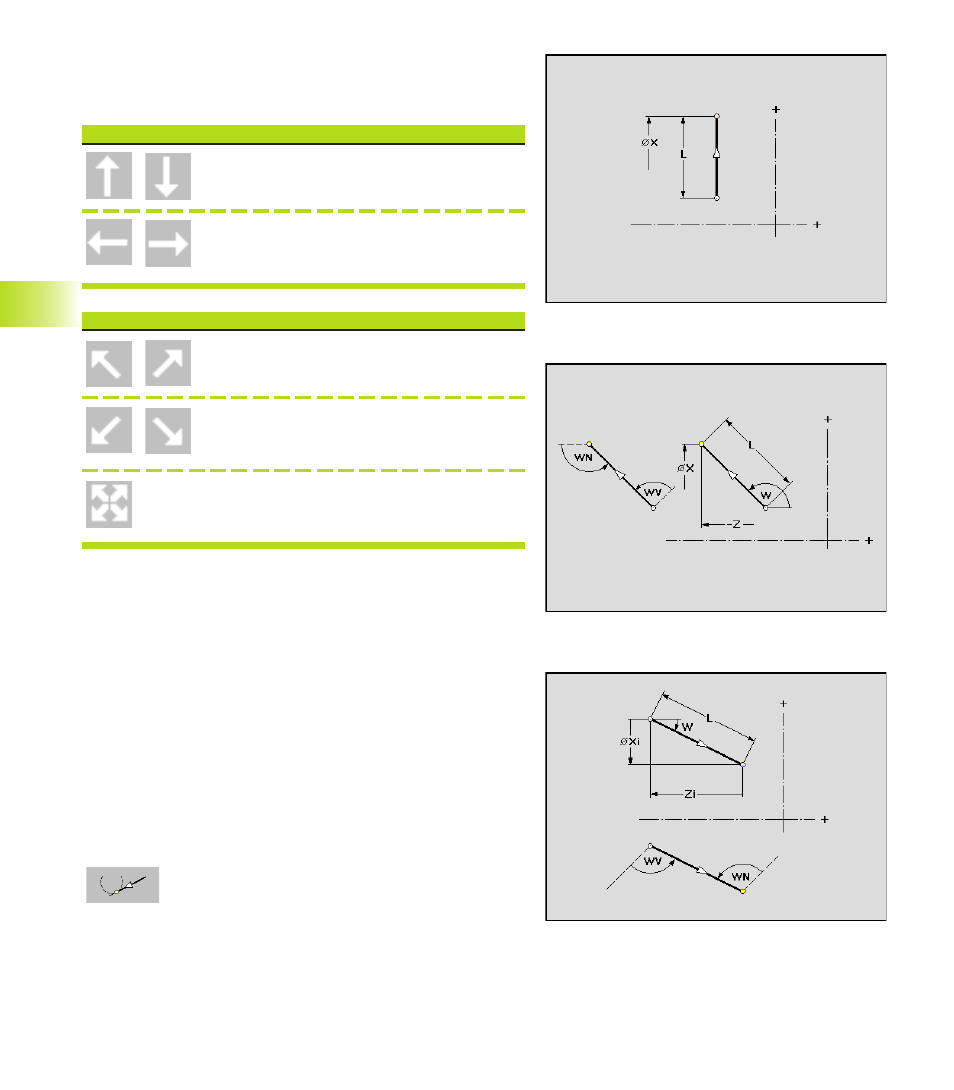

Droites
Sélectionnez le sens de la droite à l'aide du symbole du menu et
inscrivez ses cotes.
Droite verticale ou horizontale
Sélectionner le sens de la droite
Droite en interpolation d'axes
Sélectionner le sens de la droite
Sélectionner „Droite avec sens au choix“
Définissez le point final de la droite et indiquez la transition vers
l'élément de contour suivant.
Paramètres
X, Z:
Point final en coordonnées cartésiennes
Xi, Zi: Distance point initial/point final
P,
α
: Point final en coordonnées polaires (référence angle
α
: axe
Z positif)
W: Angle de la droite (référence: cf. figure d'aide)
WV: Angle par rapport à l'élément précédent
WN: Angle par rapport à l'élément suivant
WV, WN:
■ Partant de l'élément précédent/suivant, l'angle est dirigé
dans le sens horaire vers le nouvel élément
■ Arc de cercle comme élément précédent/suivant: angle
vers tangente
L: Longueur de la droite
Tangentiel/non tangentiel: définir la transition vers
l'élément de contour suivant
6.5 Contour de la pièce finie
