CNC PILOT 4290 HEIDENHAIN 321

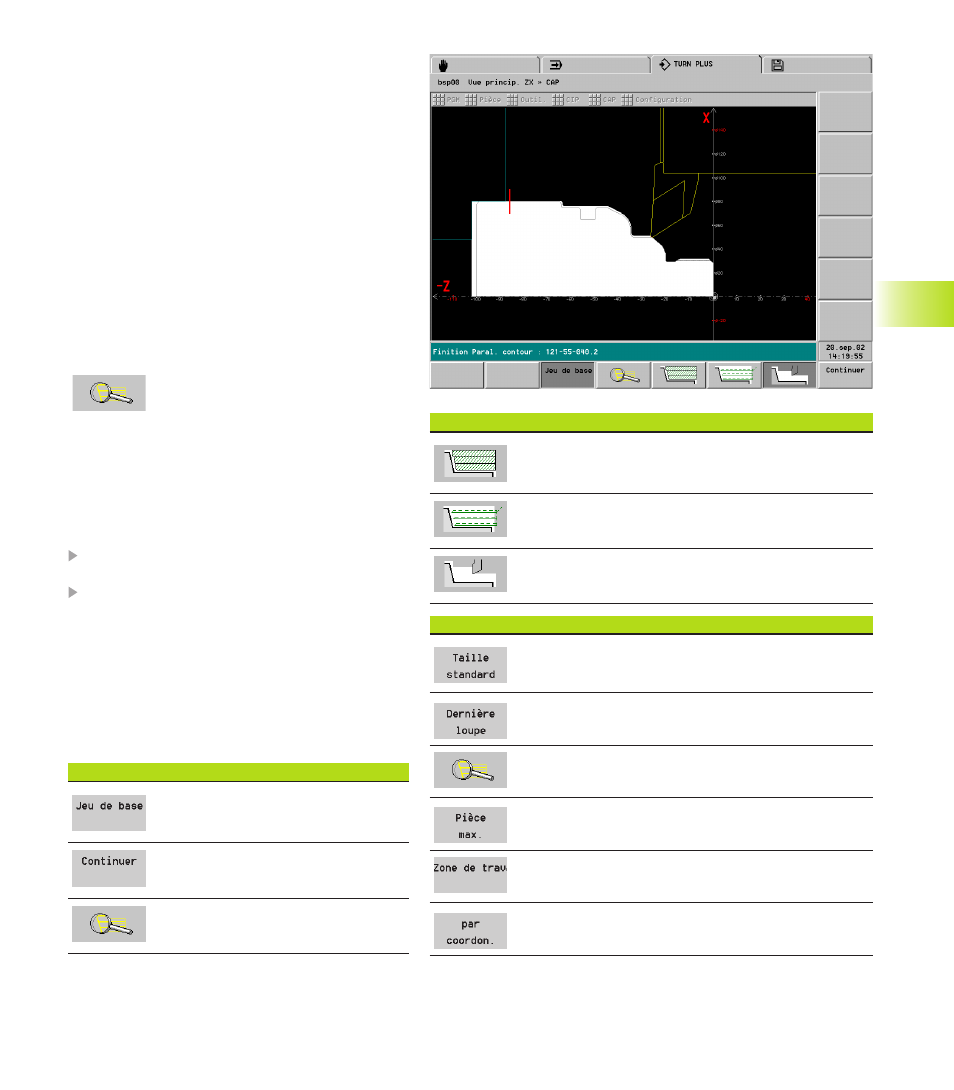

6.14 Graphisme de test
Lors de l'introduction du contour, TURN PLUS
affiche les éléments de contour „représentables“.
La CIP et la CAP affichent en permanence le contour
de la pièce finie et représentent le processus
d'enlèvement des copeaux. Le contour de la pièce
brute est adapté (actualisé) pendant l'enlèvement
des copeaux.
Vous réglez par softkey la représentation des
trajectoires de l'outil ainsi que le mode de
simulation.
Fenêtre dans sa taille maximale
Si l'écran comporte plusieurs fenêtres, vous pouvez
commuter avec la touche „.“ entre la „fenêtre dans
sa taille maximale“ et l'„affichage de plusieurs
fenêtres“.
Loupe
Lorsque vous appelez la „loupe“, un
„carré rouge“ s'affiche pour
sélectionner le détail de l'image ainsi
que les „réglages standard de la
loupe“.
Réglage de la loupe avec le clavier
■ Agrandir: „page vers l'avant“
■ Réduire: „page vers l'arrière“
■ Décaler: avec les touches de curseur
Réglage de la loupe par touch pad
Positionner le curseur sur un coin du détail de
l'image
La touche gauche de la souris étant enfoncée,
tirer le curseur vers le coin opposé du détail de
l'image
Réglages standard: cf. tableau de softkeys
Après un agrandissement important, effectuez un
réglage sur „Pièce max.“ ou „Zone de travail“, puis
sélectionner ensuite un nouveau détail de l'image.
Quitter la loupe: touche ESC
Softkeys „Graphisme de test“
■ Act.: arrête après chaque
déplacement
■ Inact.: simule entièrement l'usinage
Exécuter le déplacement suivant
(mode de simulation: „Bloc base
activé“)
Activer la loupe
Softkeys „Graphisme de test“
Trajectoire de la dent: représente de manière
hachurée la surface parcourue par la „zone de coupe“
de l'outil
Ligne: représente les déplacements avec avance
d'usinage par une ligne continue (référence: pointe
théorique de la dent)
Graphisme de gommage: „enlève les copeaux“
(efface) la surface parcourue par la „zone de coupe“ de
l'outil
Softkeys „Loupe“
Affiche le dernier réglage „Pièce max.“ ou „zone de
travail“.
Annule le dernier agrandissement/réglage. Vous
pouvez appuyer plusieurs fois sur „Dernière loupe“.
Commute la fonction loupe sur la fenêtre suivante.
Affiche la pièce dans sa taille de représentation la plus
grande.
Affiche la zone d'usinage, y compris le point de
changement de l'outil.
Régler le système de coordonnées et la position du
point zéro pièce (cf. „
6.15 Configuration“)
6.14 Graphisme de test
