6 TURN PLUS 226
6.3.7 Fonctions auxiliaires pour l'introduction des
éléments
Groupe de menus „Effacer“
■ Effacer élément/zone: efface les derniers éléments de contour
introduits.
Sélectionner „Elément/zone“
TURN PLUS marque le dernier élément
Sélectionner et valider par softkey la section du contour – La
section du contour sera effacée
■ Eléments irrésolus: efface immédiatement tous les éléments de
contour qui ne sont pas intégralement définis.
■ Section: efface tout le contour.
Groupe de menus „Point zéro“
■ Décaler: décale le point zéro du système de coordonnées
■ à la position introduite (en absolu)
■ en fonction de la valeur introduite (en incrémental)
■ Réinitialise: réinitialise le point zéro du système de coordonnées
à la position programmée à l'origine.
6.3 Définition de la pièce
Suite: cf. page suivante
Groupe de menus „Dupliquer“

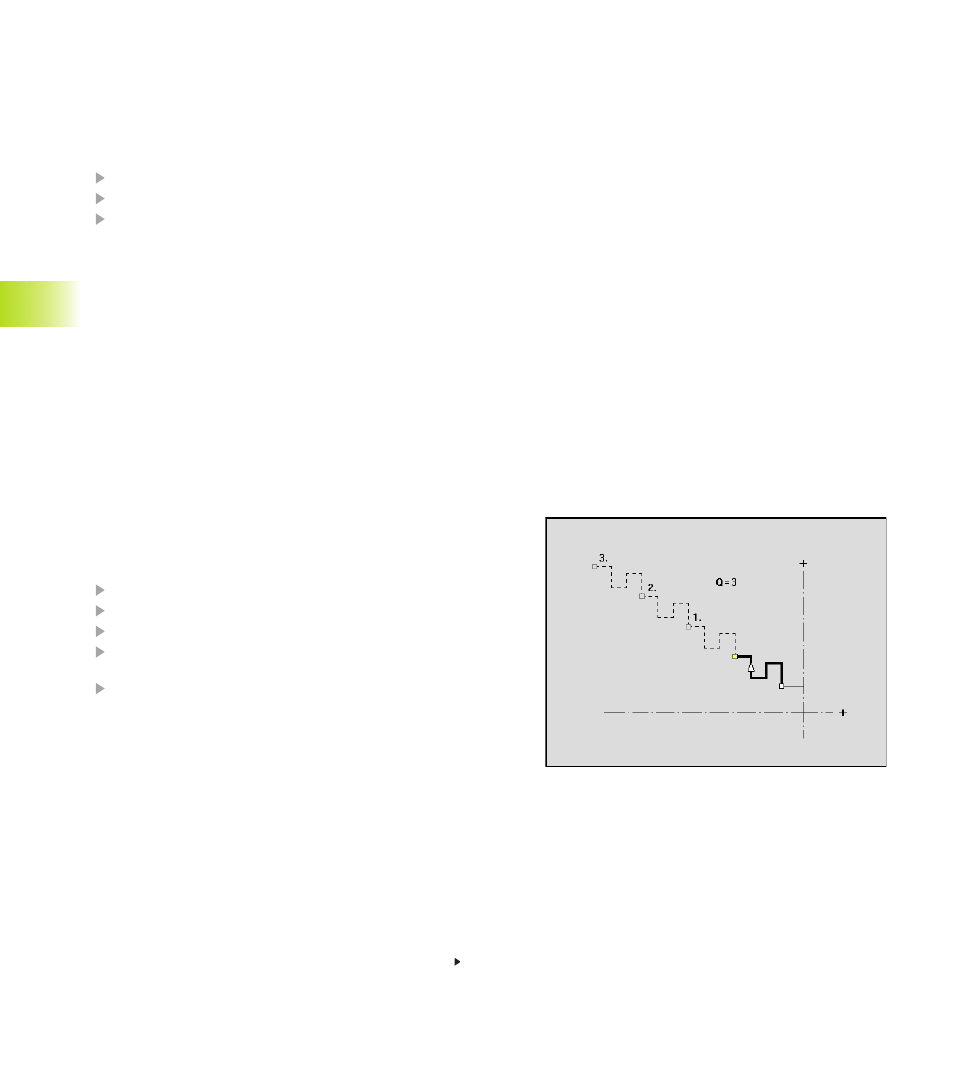

■ Série – Linéaire: duplique (reproduit) la zone de contour validée
et la „raccroche“ x fois au contour.
Sélectionner „Série – Linéaire“
TURN PLUS marque le dernier élément
Valider et enregistrer par softkey la section du contour
Introduire les données dans la boîte de dialogue „Dupliquer en
série linéaire“
TURN PLUS élargit le contour
Paramètres (boîte de dialogue „Dupliquer en série linéaire“)
Q:
Nombre (la section du contour est dupliquée Qx fois)
