CNC PILOT 4290 HEIDENHAIN 187
4.18.3 Usinage intégral
Pour l'usinage intégral, l'usinage sur la face avant et sur la face
arrière est défini dans un programme CN. La CNC PILOT facilite
l'usinage intégral pour tous les concepts de machine d'usage
classique. A cet effet, elle dispose de fonctions telles que le
transfert de pièces en synchronisme angulaire avec la broche en
rotation, le déplacement en butée fixe, le tronçonnage contrôlé et
la transformation du systèmes de coordonnées. Cette commande
permet donc un usinage intégral d'une durée optimale réalisé à
partir d'opérations de programmation simples.
Vous définissez la trajectoire de tournage, les contours pour l'axe C
(ou l'axe Y) ainsi que l'usinage intégral dans un programme CN. Pour
changer les pièces, vous disposez de programmes experts qui
tiennent compte de la configuration du tour. Vous pouvez
également utiliser l'usinage intégral sur tours équipés d'une broche
principale.
Principes de base

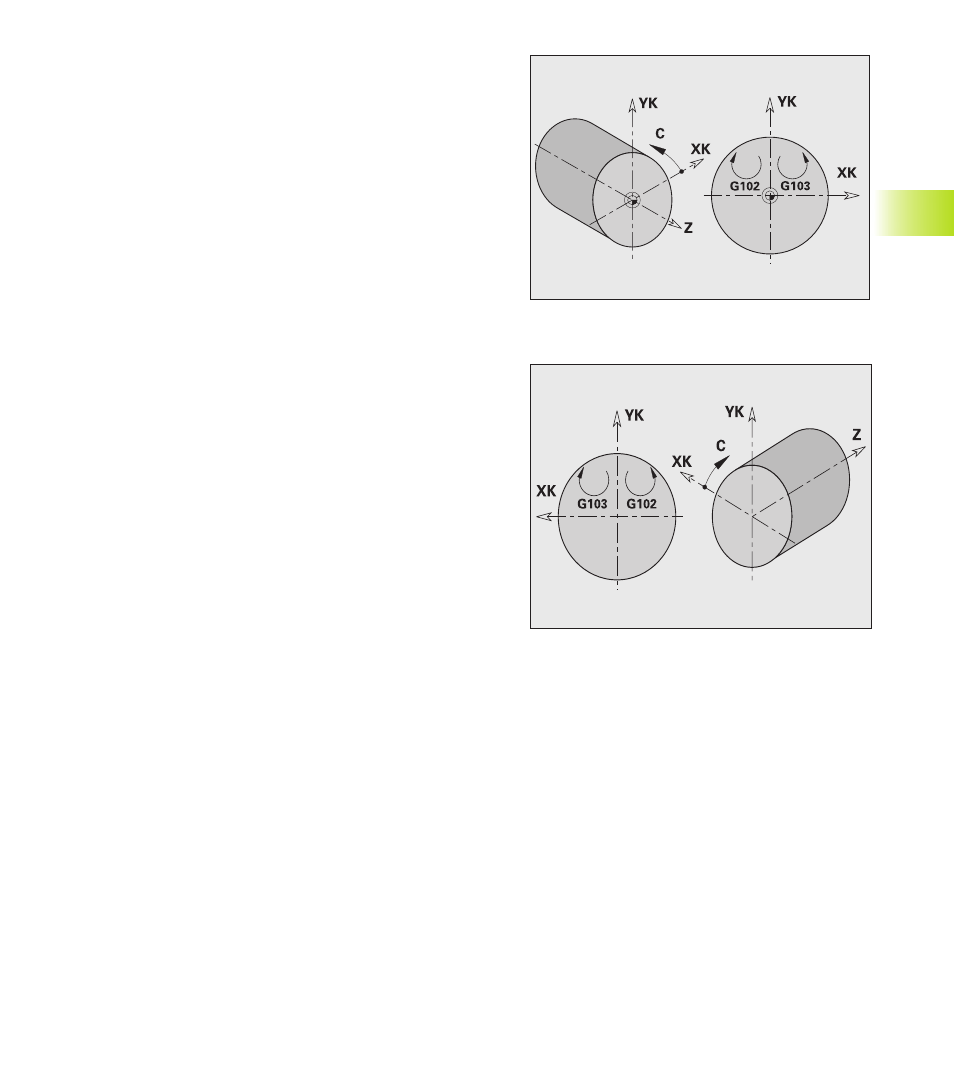

Contours sur face arrière, axe C: L'orientation de l'axe XK et aussi
celle de l'axe C sont „liées à la pièce“. Pour la face arrière, il en
résulte donc:
■ Orientation de l'axe XK: „vers la gauche“ (face frontale: „vers la
droite“)
■ Orientation de l'axe C: „sens horaire“
■ Sens de rotation pour arcs de cercle G102: „sens anti-horaire“
■ Sens de rotation pour arcs de cercle G103: „sens horaire“
Contours sur face arrière, axe Y: L'orientation de l'axe X est „liée à
la pièce“. Pour la face arrière, il en résulte donc:
■ Orientation de l'axe X „vers la gauche“ (face frontale: „vers la
droite“)
■ Sens de rotation pour arcs de cercle G2: „sens anti-horaire“
■ Sens de rotation pour arcs de cercle G3: „sens horaire“
Tournage: La CNC PILOT facilite l'usinage intégral à l'aide de
fonctions de conversion et d'inversion du contour de sorte que le
principe suivant
■ les déplacements dans le sens + s'éloignent de la pièce
■ les déplacements dans le sens – se dirigent vers la pièce
reste également valable pour l'usinage sur la face arrière.
En général, le constructeur de la machine propose sur votre tour
des programmes experts adaptés au transfert des pièces.
Face frontale
Face arrière
