6 TURN PLUS 256
6.7 Manipulation des contours
Si les contours ont été définis pour
l'usinage avec axe C ou Y, le contour de
tournage ne peut pas être modifié.

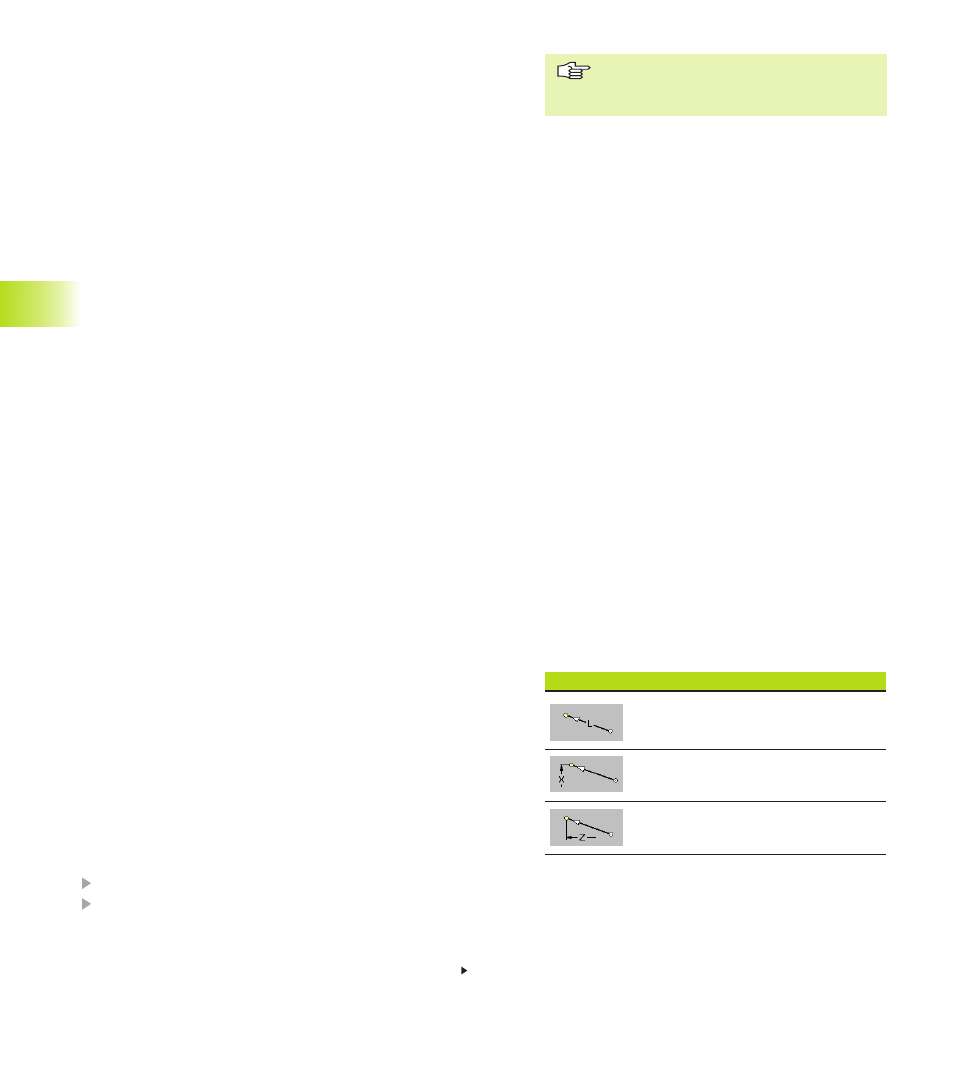

Softkeys „Compenser“
Nouvelle longueur
Nouveau point final
Nouveau point final
Suite: cf. page suivante
6.7.1 Modification du contour de la pièce brute
Avec une pièce brute standard (barre, tube), vous pouvez
■ Effacer – Menus: „Pièce – Pièce brute – Manipuler – Effacer –
Contour“
■ Disjoindre – Menus: „Pièce – Pièce brute – Manipuler –
Disjoindre“
La pièce brute est alors éclatée en différents éléments de
contour. Vous pouvez ensuite manipuler ces différents éléments.
S'il existe une pièce moulée ou si la pièce brute a été définie à
partir d'éléments indépendants, vous la manipulez comme une
pièce finie.
6.7.2 Compenser
Groupe de menus „Compenser“:
„Longueur élément“:
Modifier la longueur d'un élément linéaire. Le point initial de
l'élément du contour est conservé.
■ Contours fermés: L'élément manipulé est recalculé – La positoin
de l'élément suivant est adaptée en conséquence.
■ Contours ouverts: L'élément manipulé est recalculé – Le tracé de
contour suivant est décalé.
Utilisation
Positionner le curseur sur l'élément de contour à modifier
Appuyer sur la softkey „Valider“
6.7 Manipulation des contours
Remarques sur les modifications apportées à des contours:
■ Si des éléments de forme se superposent à des éléments de
contour, les points finaux affichés ou à introduire se réfèrent au
„point final théorique“. Lors des modifications apportées aux
éléments de contour, les chanfreins, arrondis, filets et
dégagements sont placés automatiquement à la nouvelle
position.
■ Le sens de définition détermine l'ordre ainsi que le point initial et
le point final d'un élément de contour.
■ Après la compensation, l'effacement ou l'insertion, TURN PLUS
analyse la situtation afin de savoir si des éléments qui se suivent
peuvent être regroupés pour former une droite/un arc de cercle.
Le contour ainsi modifié est normé.
