4 DIN PLUS 120
4.6.8 Outils, corrections
Changement d'outil – T

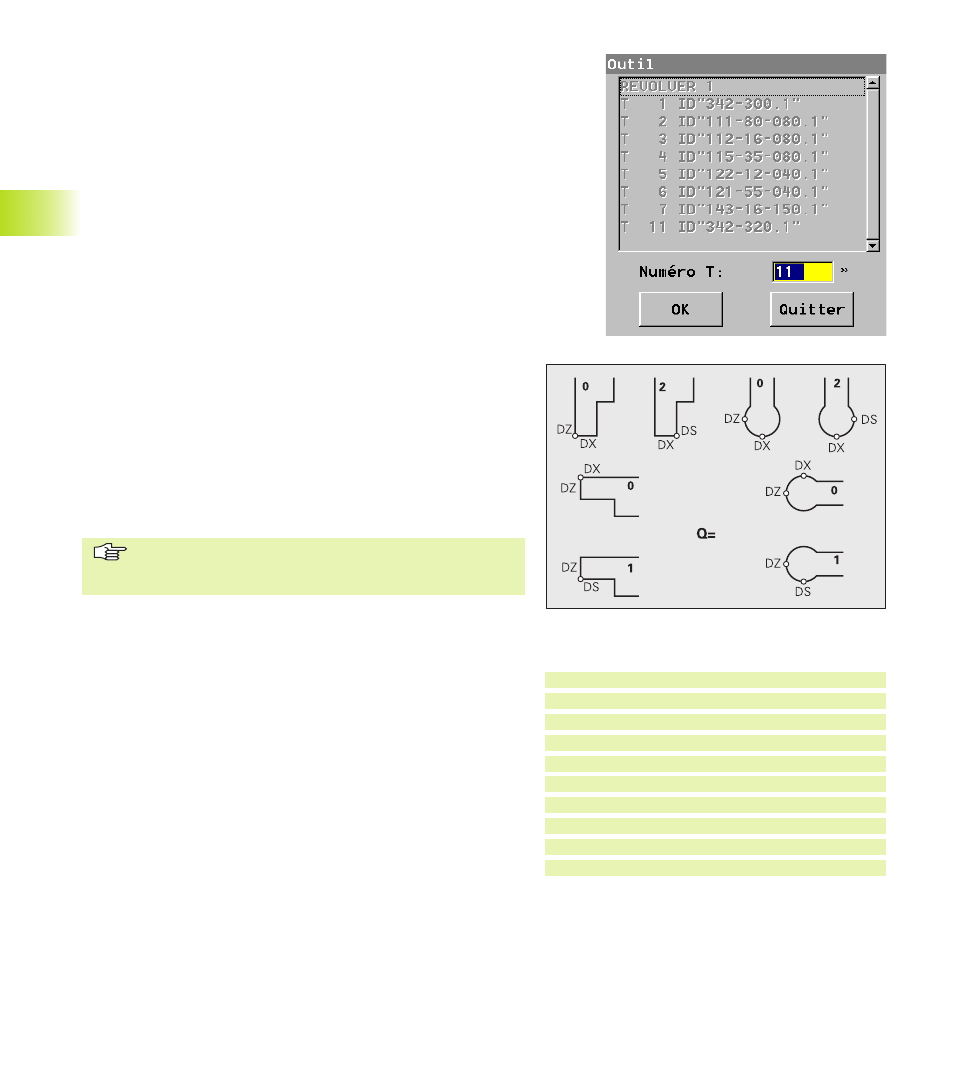

La CNC PILOT affiche l'affectation d'outils définie dans la section
TOURELLE. Vous pouvez introduire directement le numéro T ou le
sélectionner dans la liste des outils (commuter avec la softkey
CONTINUER). Cf. également „
4.2.4 Programmation d'outils“.
(Changement de la) correction de la dent d'outil
G148
„O“ définit les corrections d'usure à compenser. DX, DZ sont
activées au lancement du programme et après une commande T.
Paramètre
O:
Sélection - par défaut: 0
■ O=0: DX, DZ actif - DS inactif
■ O=1: DS, DZ actif - DX inactif
■ O=2: DX, DS actif - DZ inactif
Les cycles de gorges G860, G866, G869 tiennent
compte automatiquement de la „bonne“ correction
d'usure.
Correction additive G149
La CNC PILOT gère 16 corrections indépendantes de l'outil. Une
fonction G149 suivie d'un ”numéro D“ active la correction – „G149
D900“ désactive la correction.
Paramètre
D:
Correction additive – par défaut: D900; plage: 900..916
Remarques sur la programmation
■ La correction doit être „exécutée“ avant qu'elle devienne active.
Par conséquent, programmez G149 une séquence avant le
déplacement dans lequel la correction doit être active.
■ Une correction additive reste active:
■ jusqu'au „G149 D900“ suivant
■ jusqu'au changement d'outil suivant
■ jusqu'à la fin du programme
4.6 Commandes d'usinage
Exemple
. . .
N.. G1 Z–25
N.. G149 D901 [activer la correction]
N.. G1 X50 [„exécuter“ la correction:
Position X50 + correction]
N.. G1 Z–50 [élément de contour
affecté d'une correctino]
N.. G149 D900 [désactiver la correction]
. . .
