CNC PILOT 4290 HEIDENHAIN 327
Abréviations
SBI: Limitation de coupe interne
SU: Ligne limitation d'ébauche (SU = sbl + ULI)
sbl: Longueur de base pour l'ébauche („point arrière le plus bas“
du contour interne)
ULI: Saille interne (paramètre d'usinage 4)
nbl: Longueur utile de l'outil (paramètre d'outil)
6.16 Remarques sur l'usinage
Limites pour l'usinage interne
■ Pré-perçage
SBI limite le perçage.
■ Ebauche
SBI ou SU limitent l'ébauche.
SU = longueur de base pour l'ébauche (sbl) + saillie interne (ULI)
Pour éviter les „anneaux“ lors de l'usinage, TURN PLUS conserve
une zone de 5° en amont de la ligne limite d'ébauche.
■ Finition
sbl limite la finition.

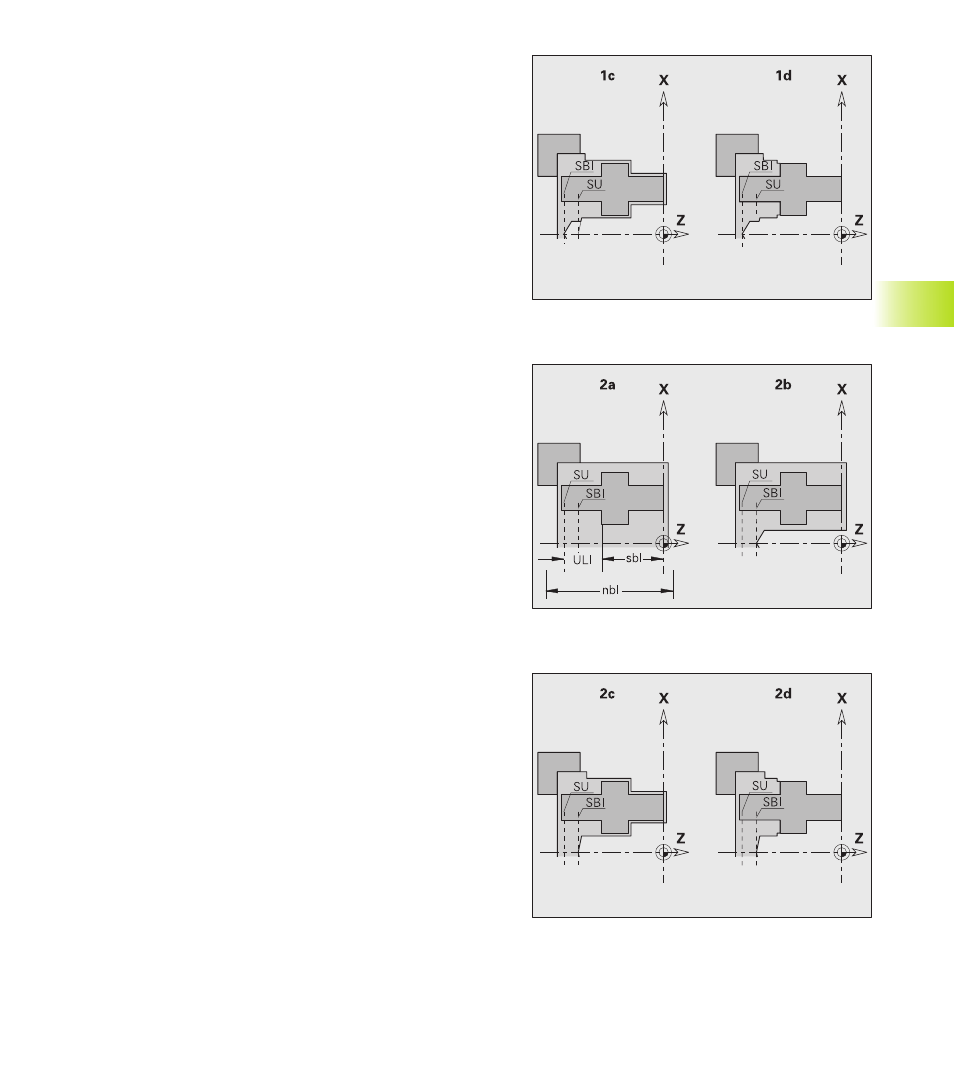

Les figures ci-contre indiquent les cotes (a), le perçage (b),
l'ébauche (c) et la finition (d).
Exemple 1
La ligne limite d'ébauche (SU) est situé devant la limitation de
coupe interne (SBI).
Exemple 2
La ligne limite d'ébauche (SU) est situé derrière la limitation de
coupe interne (SBI).
