4 DIN PLUS 144
4.9 Cycles de perçage
Alésage, lamage G72
Utilisation de G72: Perçage, lamage, alésage, pré-perçage CN ou
centrage pour trous axiaux/radiaux avec outils fixes ou tournants.
G72 est utilisé pour les trous avec définition de contour (trou seul
ou modèle de trous) des sections de programme:
■ FRONT
■ FACE ARR.
■ POURTOUR
Paramètres
NS:
Numéro de séquence contour du trou (G49-, G300- ou G310-
Géo)
E: Temporisation (pour casser les copeaux en fin de trou) – par
défaut: 0
D: Vitesse de retrait – par défaut: 0
■ D=0: avance rapide
■ D=1: avance d'usinage

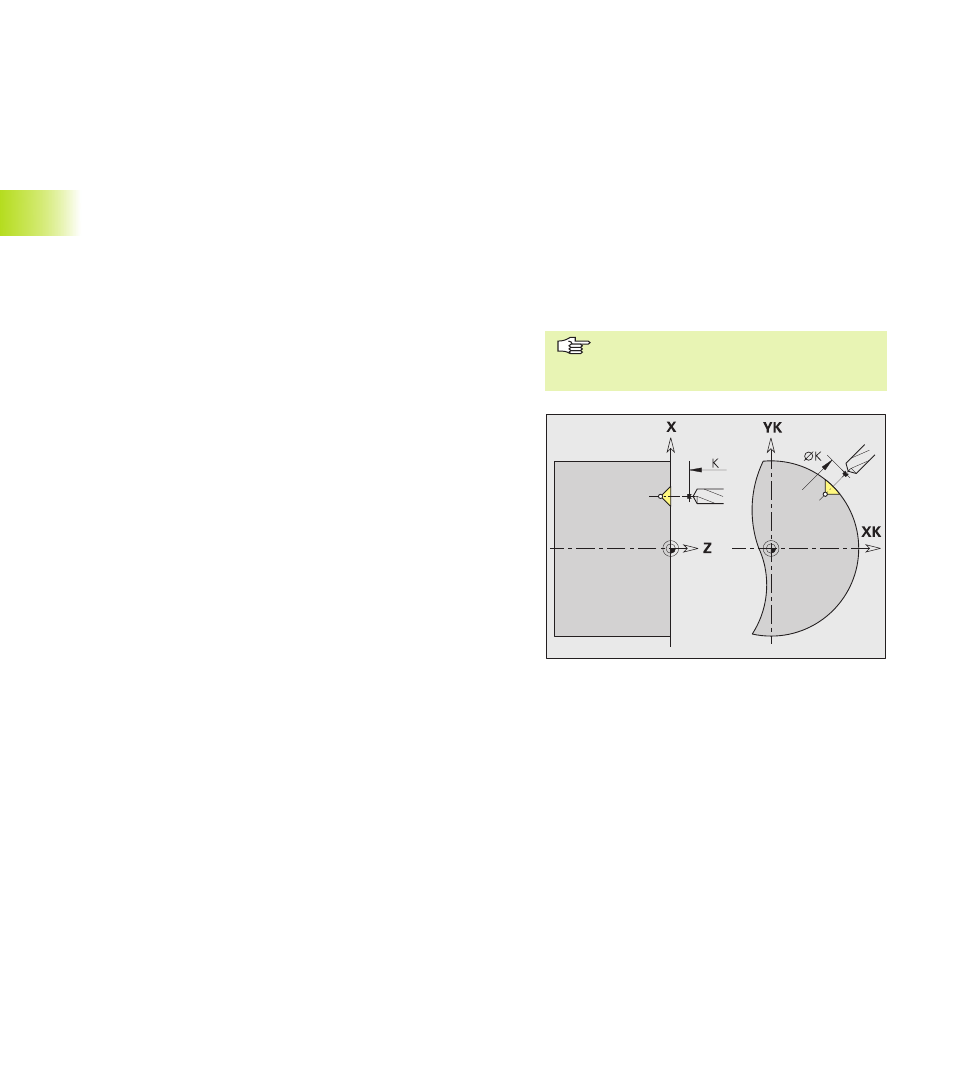

K: Plan de retrait (trous radiaux, trous sur plan YZ: cote de
diamètre) – par défaut: au point initial ou à la distance de
sécurité
Déroulement du cycle
1 se déplace en fonction de „K“ en avance rapide
jusqu'au „point initial“:
■ K non programmé: déplacement jusqu'à la
distance de sécurité
■ K programmé: déplacement à la position „K“,
puis à la distance de sécurité
2 perce avec réduction de l'avance (50%)
3 se déplace avec avance d'usinage jusqu'à la fin du
perçage
4 Retrait – en avance rapide/avance d'usinage en
fonction de „D“
5 La position de retrait dépend de „K“:
■ K non programmé: retrait au „point initial“
■ K programmé: retrait à la position „K“
Modèle de trous: ”NS” indique le
contour du trou (et non la définition du
modèle).
