CNC PILOT 4290 HEIDENHAIN 261

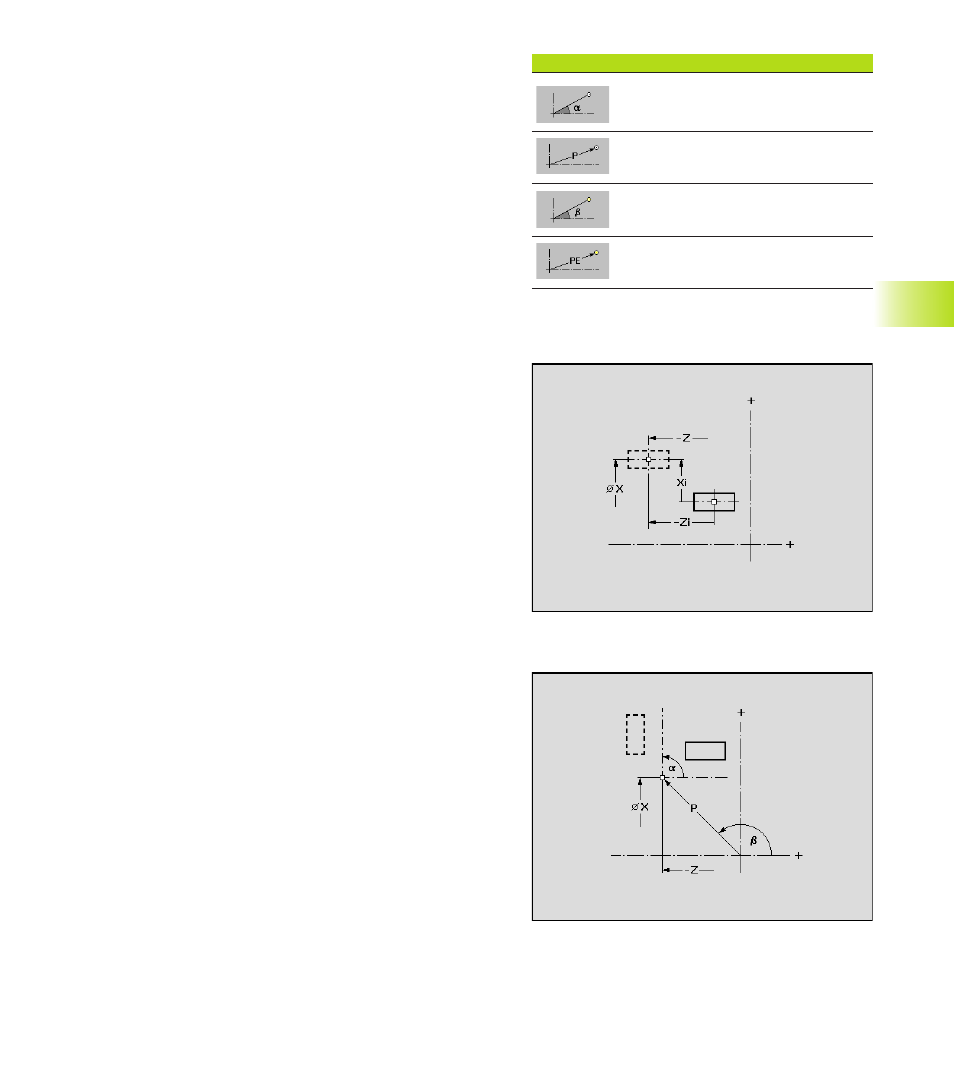

Softkeys „Transformations“
Cotation polaire: Angle
α
Cotation polaire: Rayon
Cotation polaire point final: Angle
β
Cotation polaire point final: rayon
6.7 Manipulation des contours
„Décaler“:
décale le contour à la position indiquée ou en incrémental (point de
référence: point initial du contour).
Paramètres
X, Z:
Point-cible
Xi, Zi: Point-cible – en incrémental
„Tourner“ (pivoter):
TURN PLUS fait pivoter le contour au point de rotation en fonction
de l'angle de rotation.
Paramètres
X, Z:
Point de rotation en coordonnées cartésiennes
α,
P: Point de rotation en coordonnées polaires
W: Angle de rotation
6.7.6 Transformations
Groupe de menus „Transformations“
Les fonctions de transformations sont utilisées pour les contours
de tournage et pour les contours sur la face frontale, sur le
pourtour, etc.
■ Contour de tournage: Le contour à la „position d'origine“ est
effacé et tout le contour de tournage est „transformé“.
■ Contours sur la face frontale, le pourtour, etc.: Vous choisissez si
le contour doit être effacé à la „position d'origine“ ou copié et
„transformé“.
