6 TURN PLUS 238
6.5 Contour de la pièce finie

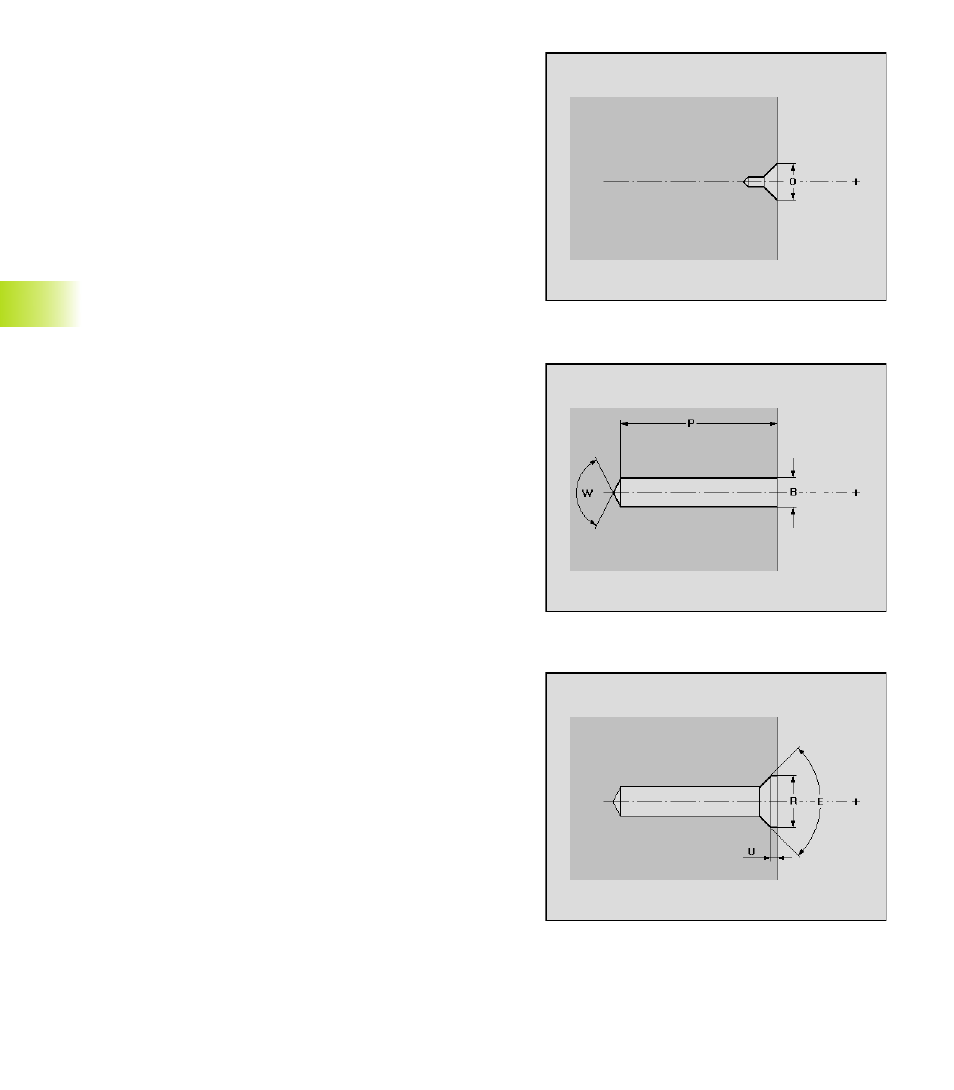

Trou (centrique)
définit un trou donné sur le centre de tournage (face frontale ou
face arrière).
Le „trou“ peut comporter les éléments suivants:
■ Centrage
■ Avant-trou
■ Lamage
■ Filet
Paramètres pour le centrage
O:
Diamètre de centrage
Paramètres pour le lamage
R:
Diamètre de lamage
U: Profondeur de lamage
E: Angle de lamage
Paramètre du trou centré
B:
Diamètre de perçage
P: Profondeur de perçage (sans pointe de perçage)
W: Angle de pointe
■ W=0°: Avec le cycle de perçage, la CAP génère une
„réduction d'avance (V=1)“
■ W>0°: angle de pointe
Ajustement: H6...H13 ou „sans ajustement“ (cf. „ 6.16.6 Perçage“)
