CNC PILOT 4290 HEIDENHAIN 145

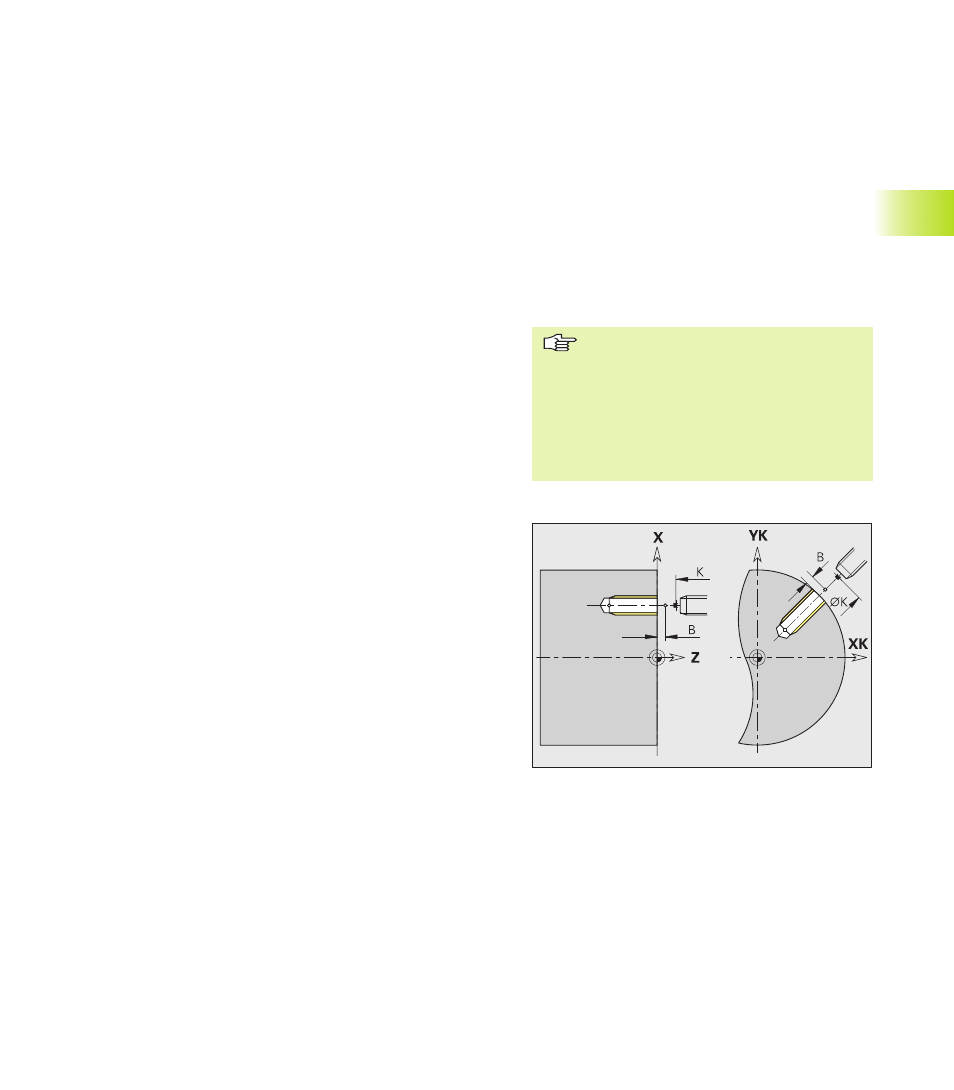

Taraudage G73
G73 permet de créer des filets axiaux/radiaux à l'aide d'outils fixes
ou tournants.
G73 est utilisé pour les trous avec définition de contour (trou seul
ou modèle de trous) des sections de programme:
■ FRONT
■ FACE ARR.
■ POURTOUR
Le „point initial“ est calculé à partir de la distance de sécurité et de
la „longueur d'approche B“.
Signification „Longueur d'extraction J“: Utilisez ce paramètre
avec pinces de serrage avec mandrin de compensation. Sur la base
de la profondeur du filet, du pas programmé et de la „longueur
d'extraction“, le cycle calcule un nouveau pas nominal. Le pas nomi-
nal est légèrement inférieur au pas du taraud. Lors de la réalisation
du filet, le taraud est extrait du mandrin de serrage de la „longueur
d'extraction“. Ce procédé vous permet d'améliorer la durée
d'utilisation des tarauds.
Paramètres
NS:
Numéro de séquence contour du trou (G49-, G300- ou G310-
Géo)
B: Longueur d'approche – par défaut: paramètre d'usinage 7
„longueur d'approche du filet [GAL]”
S: Vitesse de rotation de retrait – par défaut: vitesse de rotation
lors du taraudage
K: Plan de retrait (trous radiaux, trous sur plan YZ: cote de
diamètre) – par défaut: au point initial ou à la distance de
sécurité
J: Longueur d'extraction en cas d'utilisation de pinces de
serrage avec mandrin de compensation – par défaut: 0
4.9 Cycles de perçage
Déroulement du cycle
1 se déplace en fonction de „K“ en avance rapide
jusqu'au „point initial“:
■ K non programmé: déplacement directement
jusqu'au ”point initial“
■ K programmé: déplacement à la position „K“,
puis au ”point initial“
2 parcourt en avance d'usinage la „longueur
d'approche B“ (synchronisation de la broche et de
l'entraînement)
3 usine le filet
4 rétracte l'outil avec „vitesse de rotation de retrait
S“ en fonction de „K“:
■ K non programmé: jusqu'au „point initial“
■ K programmé: à la position „K“
■ Modèle de trous: „NS+ indique le
contour du trou (et non la définition du
modèle).
■ „Arrêt cycle“ agit à la fin d'une coupe
de filetage.
■ Le potentiomètre d'avance n'agit pas.
■ Ne pas utiliser le potentiomètre de
broche !
