CNC PILOT 4290 HEIDENHAIN 239
6.5.3 Eléments de superposition
Appel: Sous-menu „Forme – Elément de forme – ...“ (sous-menu
„Pièce finie“)
■ Vous sélectionnez les tracés de contour arcs de cercle, cale ou
ponton, définissez l'élément et le superposez (combinez) au
contour immédiatement après l'avoir défini.
■ Avec le sous-menu „Forme – Elément de forme – Contour“, TURN
PLUS superpose le dernier tracé de contour chargé. Il s'agit soit
d'un tracé de contour chargé précédemment (menu principal:
„Programme – Charger – Tracé de contour“), soit du dernier
élément de superposition défini.

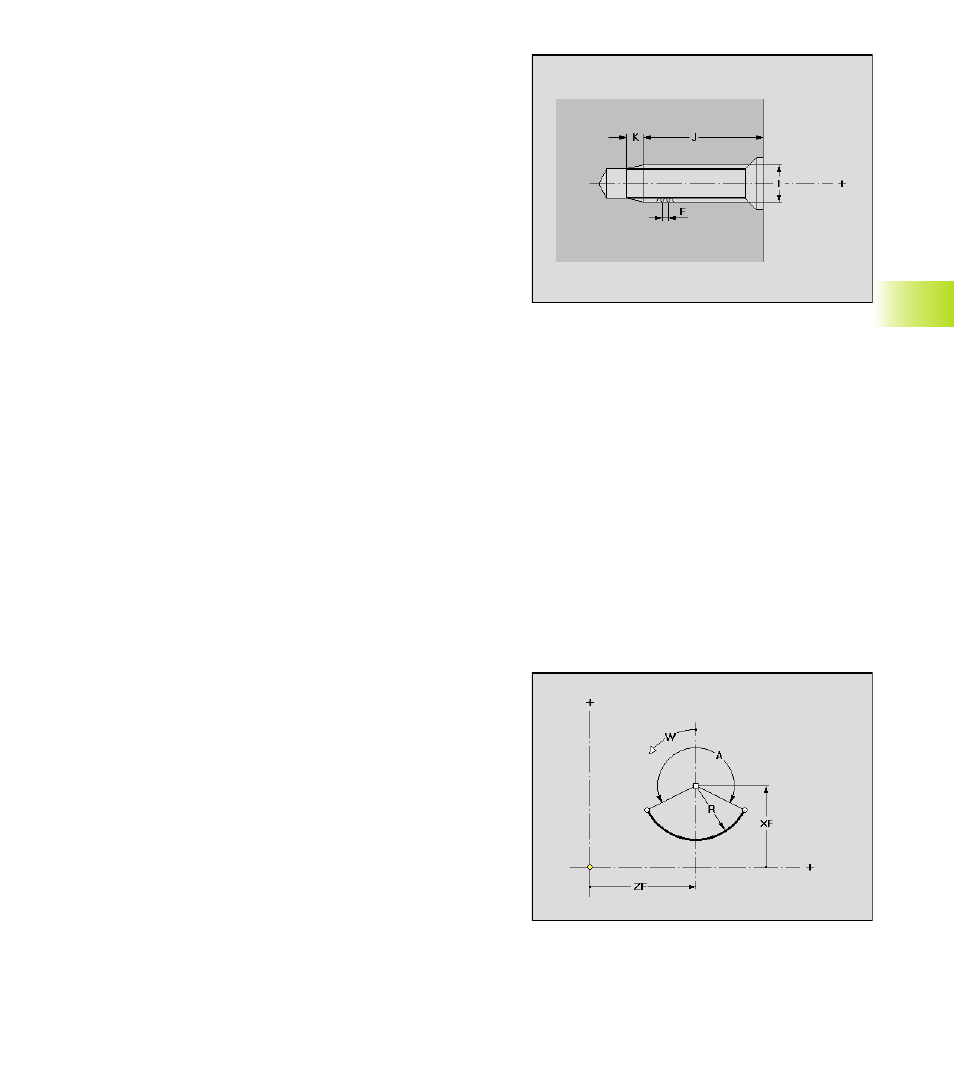

Paramètres du filet
I:
Diamètre nominal
J: Profondeur du filet
K: Attaque du filet (longueur en sortie)
F: Pas de vis
Mode: filet à droite/à gauche
6.5 Contour de la pièce finie
Arc de cercle
Le point de référence est le centre du cercle.
Paramètres
XF, ZF:
Décalage du point de référence
R: Rayon de l'arc de cercle
A: Angle d'ouverture
W: Angle de rotation: le contour superposé pivote en fonction
de l'„angle de rotation“
