CNC PILOT 4290 HEIDENHAIN 159
4.12 Fonctions spéciales
4.12.1 Moyens de serrage dans la simulation
Moyens de serrage G65
G65 affiche les moyens de serrage dans la simulation graphique.
Vous devez programmer G65 séparément pour chaque moyen de
serrage. G65 H.. sans X, Z efface le moyen de serrage.
Les moyens de serrage sont définis dans la banque de données et
définis dans MOYEN SERRAGE (H=1..3).
Paramètres
H:
Numéro moyen de serrage (H=1..3: référence à MOYEN
SERRAGE)
X, Z: Point initial – Position du point de référence du moyen de
serrage (cote de diamètre X) – Référence: point zéro pièce
D: Numéro de broche (référence section de programme
„MOYEN SERRAGE”)
Q: Forme de serrage (seulement avec les mors de serrage) – par
défaut: Q dans la section „MOYEN SERRAGE”

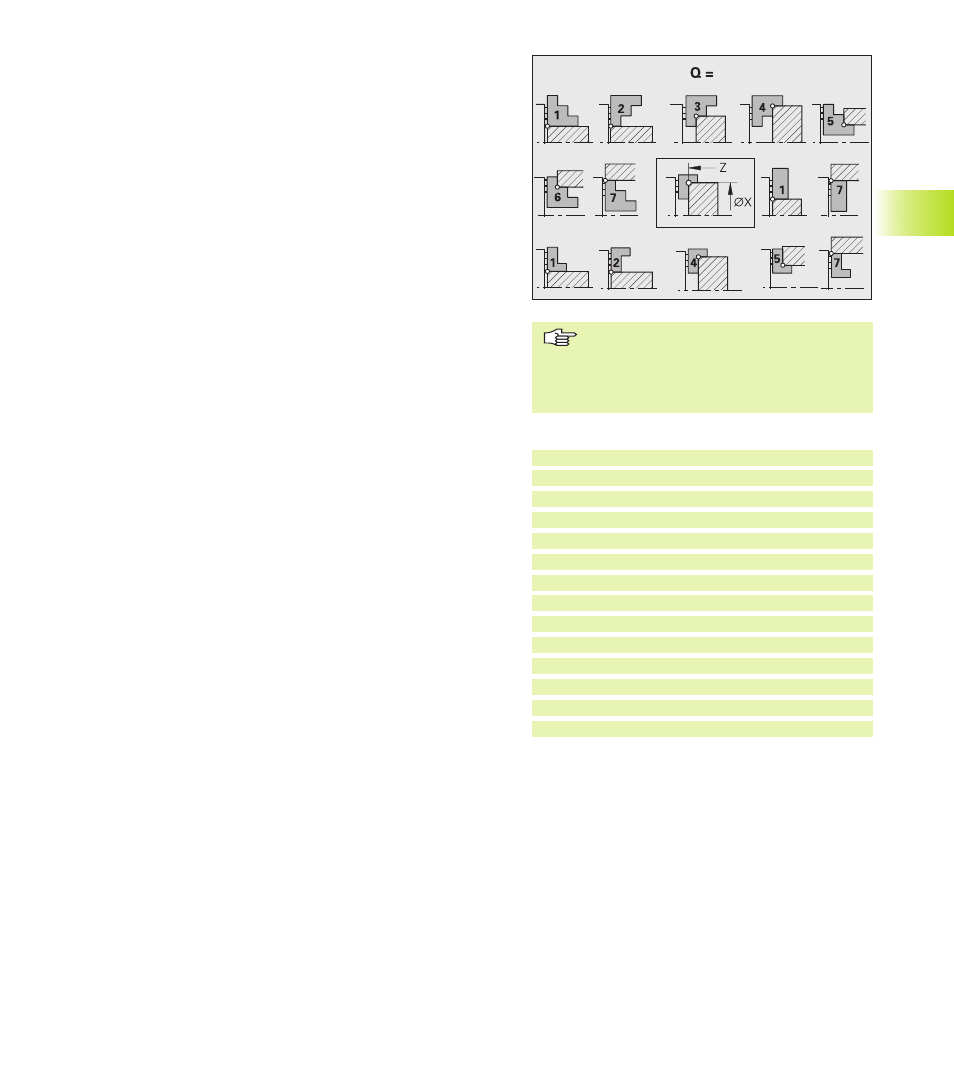

Point de référence du moyen de serrage
„X, Z“ définit la position du moyen de serrage dans le graphisme
de simulation. La position du point de référence dépend de la for-
me du serrage (cf. figure).
La CNC PILOT „inverse“ les moyens de serrage „H=1..3“ s'ils sont
disposés à droite de la pièce.
Remarques relatives à la représentation et au point de référence:
■ H=1 – Mandrin de serrage
■ représenté „ouvert“
■ point de référence X: centre du mandrin
■ point de référence Z: „arête droite“ (tenir compte de la largeur
des mors)
■ H=2 – Mors de serrage („forme de serrage Q“ définit le point de
référence et le serrage interne/externe)
■ position du point de référence: cf. „fig. G65“
■ serrage interne: 1, 5, 6, 7
■ serrage externe: 2, 3, 4
■ H=3 – Serrage auxiliaire (pointe de centrage, contre-pointe, etc.)
■ point de référence en X: centre du moyen de serrage
■ point de référence en Z: pointe du moyen de serrage
4.12 Fonctions spéciales
Exemple: affichage des moyens de serrage
. . .
MOYEN SERRAGE 1
H1 ID”KH110” [mandrin de serrage]
H2 ID”KBA250-77” [mors de serrage]
H4 ID”KSP-601N” [contre-pointe]
. . .
PIECE BRUTE
N1 G20 X80 Z200 K0
. . .
USINAGE
$1 N2 G65 H1 X0 Z-234
$1 N3 G65 H2 X80 Z-200 Q4
. . .
Programmez des séquences CN avec
G65 avec la „désignation du chariot $..“
si votre tour comporte plusieurs chariots.
Sinon les moyens de serrage seront
affichés en plusieurs exemplaires.
