7 CNC PILOT 4290 HEIDENHAIN

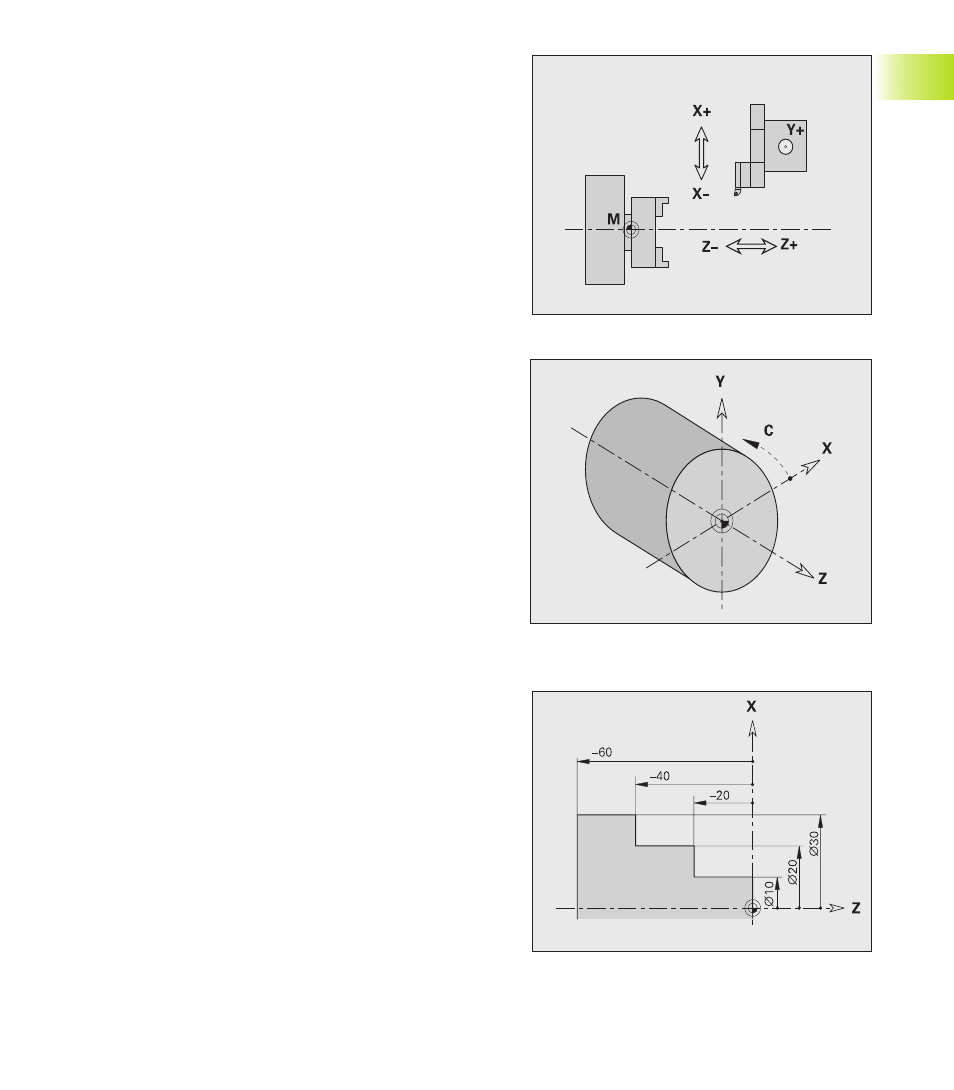

Coordonnées absolues
Si les coordonnées d'une position se réfèrent au point zéro pièce, il
s'agit de coordonnées absolues. Chaque position sur une pièce est
définie clairement par ses coordonnées absolues.
1.4 Principes de base
Désignation des axes
Le chariot transversal est appelé axe X et le chariot longitudinal,
axe Z.
Toutes les valeurs en X affichées et introduites sont considérées
comme valeurs de diamètre. Sous TURN PLUS, vous définissez si
les valeurs en X doivent être interprétées comme valeurs de
diamètre ou de rayon.
Tours avec axe Y: L'axe Y est perpendiculaire à l'axe X et à l'axe Z
(système cartésien).
Pour les déplacements, on a:
■ Les déplacements dans le sens + s'éloignent de la pièce
■ Les déplacements dans le sens - se dirigent vers la pièce
Système de coordonnées
Les valeurs de coordonnées des axes principaux X, Y et Z se
réfèrent au point zéro pièce – Les exceptions à cette règle sont
signalées.
Les valeurs angulaires pour l'axe C se réfèrent au „point zéro de
l'axe C“ (condition: Axe C configuré comme axe principal).
