Programmation X, Z: en absolu, en
incrémental, avec effet modal ou „?“

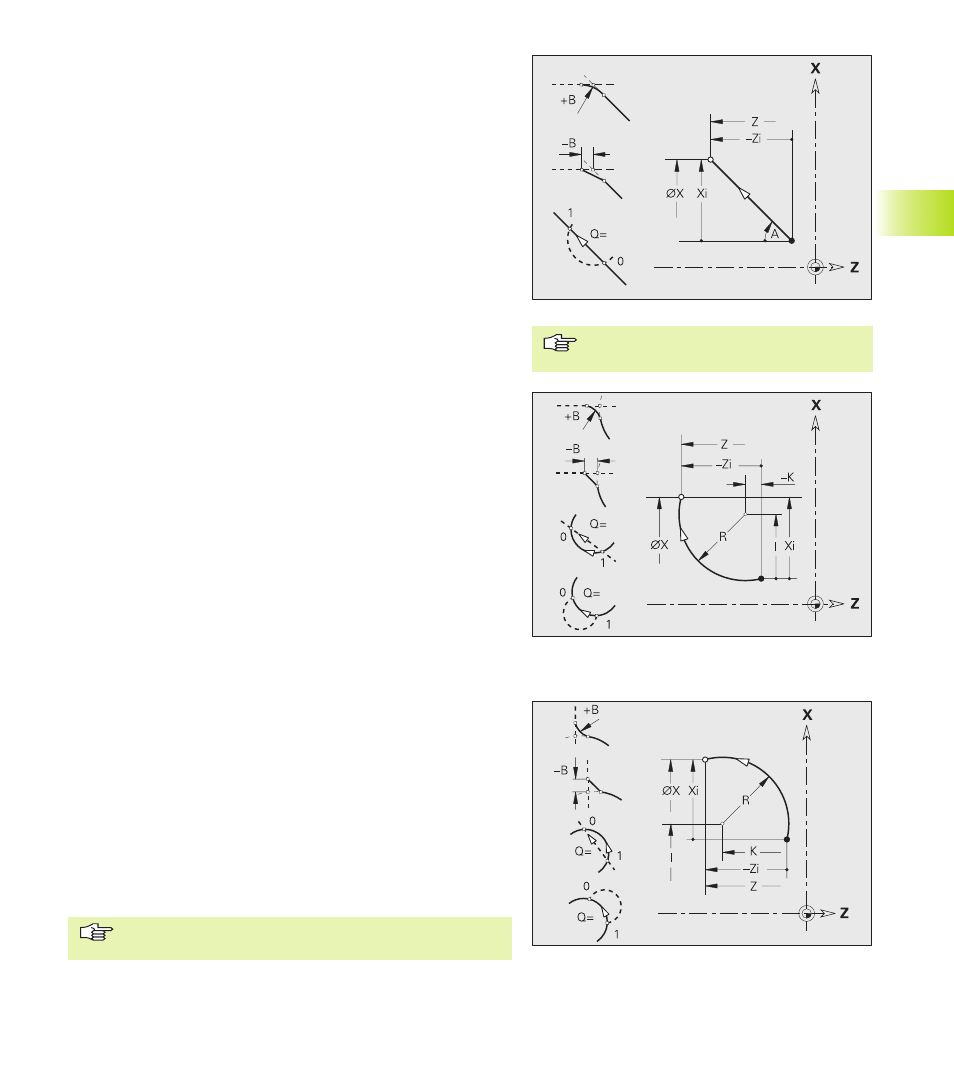

Droite sur contour de tournage G1-Géo
Paramètres
X, Z: Point final de l'élément de contour (cote de diamètre X)
A:
Angle par rapport à l'axe de tournage – direction angulaire: cf.
figure d'aide
Q:
Point d'intersection – par défaut: 0. Point final si la droite
coupe un arc de cercle.
■
Q=0: point d'intersection proche
■
Q=1: point d'intersection éloigné
B:
Chanfrein/arrondi – Transition vers l'élément de contour
suivant. Programmez le point final théorique si vous
introduisez un chanfrein/arrondi.
■
B pas d'introduction: raccordement tangentiel
■
B=0: raccordement non tangentiel
■
B>0: rayon de l'arrondi
■
B<0: largeur du chanfrein
E:
Facteur d'avance spéciale pour chanfrein/arrondi dans le cycle
de finition (0 < E <= 1) – par défaut: 1
(avance spéciale = avance active * E)
Arc de cercle sur contour de tournage
G2/G3-Géo – Cotation du centre en incrémental
G12/G13-Géo – Cotation du centre en absolu
Sens de rotation: cf. figure d'aide
Paramètres
X, Z: Point final de l'élément de contour (cote de diamètre X)
R:
Rayon
Q:
Point d'intersection – par défaut: 0. Point final si l'arc de cercle
coupe une droite ou un arc de cercle.
■
Q=0: point d'intersection éloigné
■
Q=1: point d'intersection proche
B:
Chanfrein/arrondi – Transition vers l'élément de contour
suivant. Programmez le point final théorique si vous
introduisez un chanfrein/arrondi.
■
B pas d'introduction: raccordement tangentiel
■
B=0: raccordement non tangentiel
■
B>0: rayon de l'arrondi
■
B<0: largeur du chanfrein
E:
Facteur d'avance spéciale pour chanfrein/arrondi dans le cycle
de finition (0 < E <= 1) – par défaut: 1
(avance spéciale = avance active * E)
G2/G3 – Centre en incrémental:
I:
Centre (distance point initial – centre comme cote de rayon)
K:
Centre (distance point initial – centre)
G12/G13 – centre en absolu:
I:
Centre (cote de rayon)
K:
Centre
Programmation X, Z: en absolu, en incrémental, avec
effet modal ou „?“
G13-Géo
G2-Géo
