6 TURN PLUS 222
6.3.4 Superposer un tracé de contour
Vous créez une seule fois les tracés de contour qui
reviennent souvent et les intégrez une fois ou en
„série“ dans le contour. Les tracés de contour
intégrés font partie intégrante du contour.
Les tracés de contour (éléments de superposition)
■ Arc de cercle
■ Cale
■ Ponton
sont pré-définis. Vous définissez les contours
complexes comme un contour de pièce finie. Si
vous sauvegardez le tracé de contour, vous pouvez
ensuite l'utiliser dans différents programmes.
Les éléments de superposition sont superposés
(combinés) à des éléments de contour linéaires ou
circulaires déjà existants (éléments du contour
d'appui).
Intégrer un tracé de contour
Charger Tracé de contour (si nécessaire):
Sélectionner „Programme – Charger – Tracé de
contour“
<
Sélectionner le fichier et le charger
<
Retour au menu principal
<
Sélectionner „Pièce – Pièce finie – Forme –
Elément de forme – ...“
<
Elément de superposition standard:
Sélectionner le contour de superposition et le
définir
Tracé de contour ou dernier élément de
superposition:
Sélectionner „... – Contour“
<
Sélectionner l'élément du contour d'appui
<

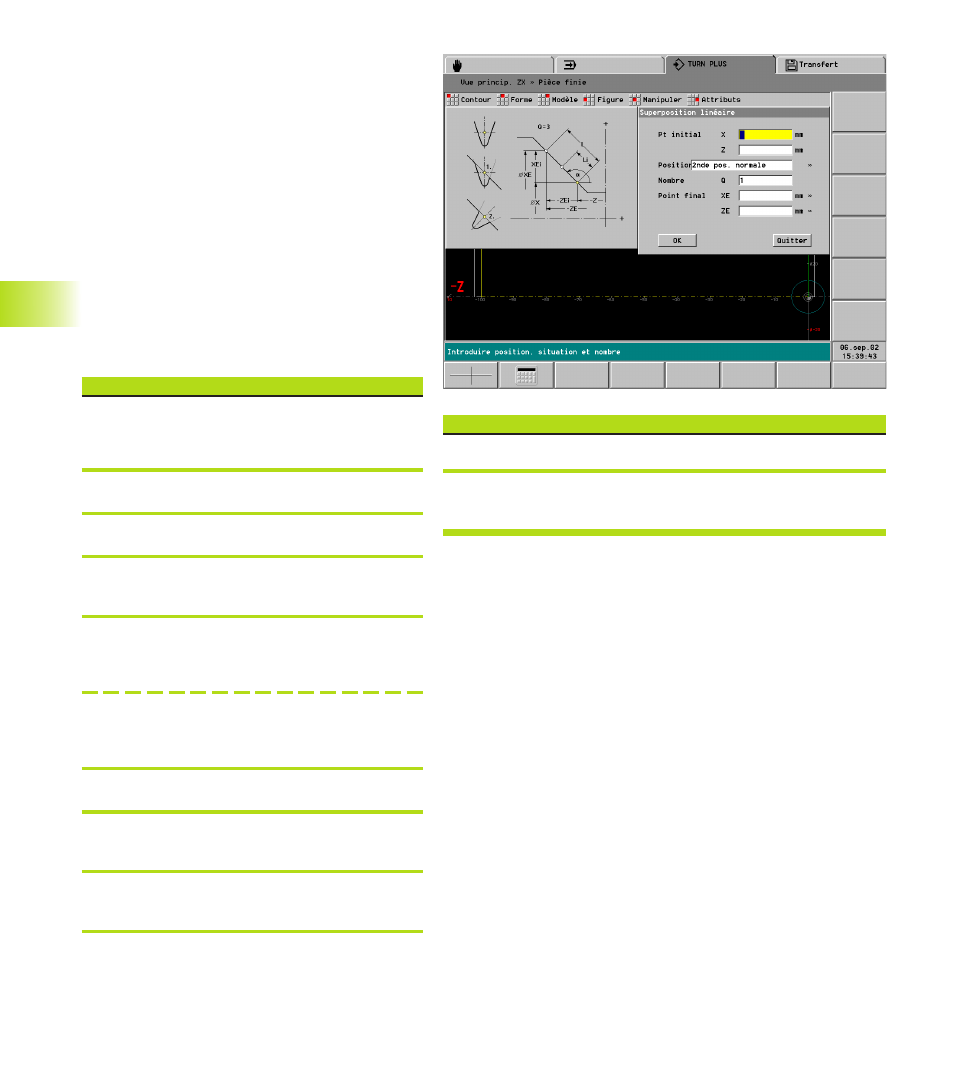

Définir la superposition (combinaison) (boîte de
dialogue „Superposition linéaire/circulaire“)
<
TURN PLUS affiche la superposition – Vous pouvez
l'accepter (OK) ou le corriger (Quitter).
<
6.3 Définition de la pièce
Intégrer un tracé de contour (suite)
Plusieurs solutions: Choisir une solution
<
TURN PLUS intègre les contours de superposition dans le
contour existant.
Cf. également „ 6.5.3 Eléments de superposition“
