CNC PILOT 4290 HEIDENHAIN 157

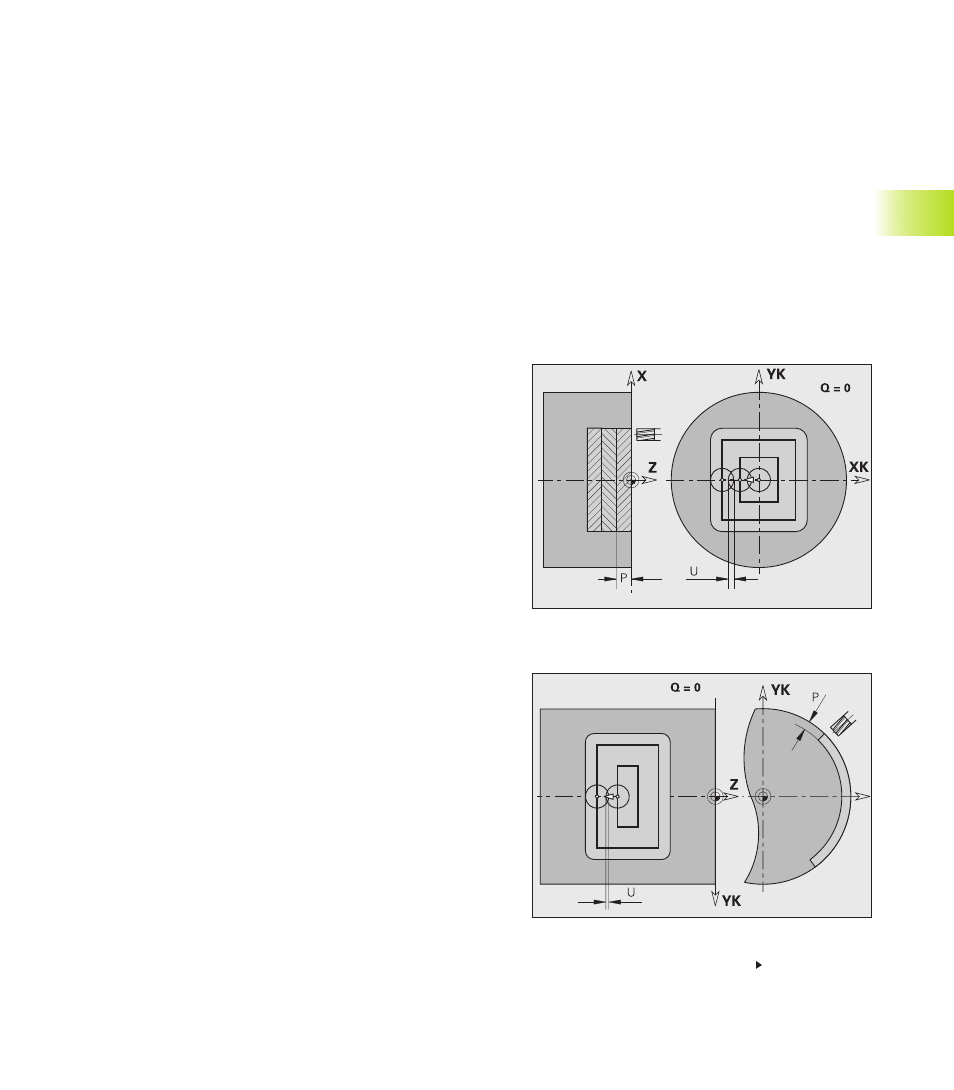

Fraisage de poches, finition G846
G846 réalise la finition de contours fermés et de figures des
sections de programme:
■ FRONT
■ FACE ARR.
■ POURTOUR
Vous influez sur le sens de fraisage avec le „sens de déroulement
du fraisage H“, le ”sens d'usinage Q“, et le sens de rotation de la
fraise (cf. tableau suivant).
Paramètres
NS:
Numéro de séquence – référence à la définition du contour
P: Profondeur de fraisage (max.) (plongée sur le plan de fraisage)
R: Rayon de l'arc de cercle d'approche/de sortie – par défaut: 0
■ R=0: élément de contour abordé directement; plongée au
point d'approche, au dessus du plan de fraisage – puis
plongée verticale en profondeur
■ R>0: la fraise se déplace sur un arc de cercle d'approche/de
sortie qui se raccorde par tangentement à l'élément de
contour
U: Facteur (min.) de recouvrement - recouvrement des
trajectoires de fraisage (recouvrement = U*diamètre de la
fraise) – par défaut: 0,5
V: Facteur de dépassement – sans signification pour les
opérations d'usinage avec axe C
H: Sens de déplacement de la fraise – par défaut: 0
■ H=0: en opposition
■ H=1: en avalant
F: Avance de plongée (pour plongée en profondeur) – par défaut:
avance active
E: Avance réduite pour éléments circulaires – par défaut: avance
actuelle
J: Plan de retrait – par défaut: retour à la position initiale
■ face frontale ou face arrière: position de retrait dans le sens Z
■ pourtour: position de retrait dans le sens X (cote de
diamètre)
Q: Sens d'usinage – par défaut: 0
■ Q=0: de l'intérieur vers l'extérieur
■ Q=1: de l'extérieur vers l'intérieur
Avec axe Y: cf. Manuel d'utilisation „CNC PILOT 4290 avec axe Y“
Suite: cf. page suivante
4.1
1 Cy
cles de fr
aisag
e
Exécution du cycle
1 position initiale (X, Z, C) correspond à la position
avant le cycle
2 calcule la répartition des passes (passes surfaces
de fraisage, passes fraisage en profondeur)
3 se déplace à la distance de sécurité et plonge
pour la première profondeur de fraisage
4 fraise un plan
5 relève l'outil à la distance de sécurité, se déplace
et plonge pour la profondeur de fraisage suivante
6 répète 4...5 jusqu'à ce que la finition soit
terminée sur la totalité de la surface
7 rétracte l'outil en fonction du „plan de retrait J“
