CNC PILOT 4290 HEIDENHAIN

101

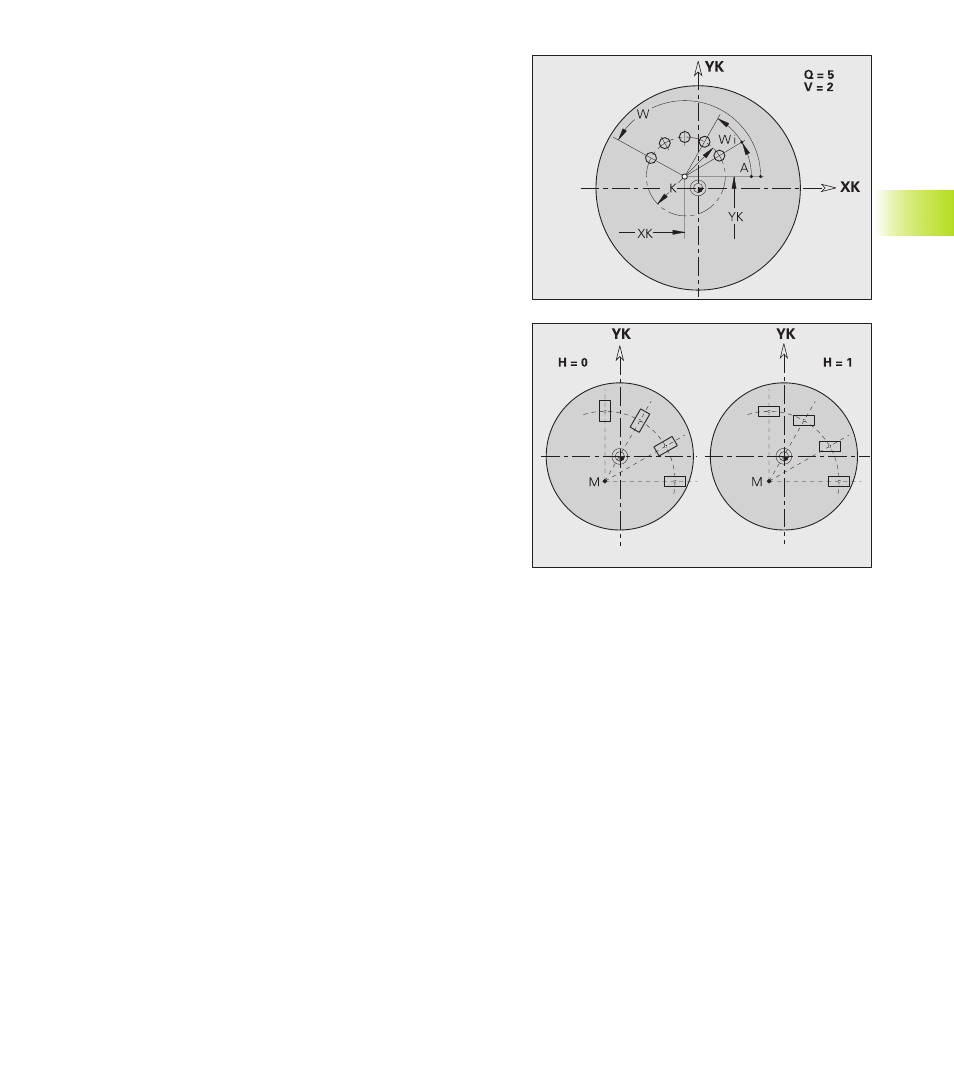

Modèle circulaire sur la face frontale/arrière G402-
Géo

G402 agit sur le trou/la figure défini(e) dans la séquence suivante
(G300..305, G307).

Remarques sur la programmation

Programmer le trou/la figure dans la séquence suivante sans

centre. – Exception rainure circulaire: Le „centre de courbure I,
J“ sera additionné à la position du modèle (cf. „

4.5.8 Modèle

circulaire avec rainures circulaires“).

Le cycle de fraisage (section USINAGE) appelle le trou/la figure

dans la séquence suivante – et non pas la définition du modèle.

Paramètres
Q:

Nombre de figures

K:

Diamètre cercle de trous

A:

Angle initial – Position de la première figure (référence: axe
XK) – par défaut: 0°

W:

Angle final – Position de la dernière figure (référence: axe XK)
– par défaut: 360°

Wi:

Angle entre les figures

V:

Sens (orientation) – par défaut: 0

V=0 – sans W: répartition sur cercle entier

V=0 – avec W: répartition sur le plus grand arc de cercle

V=0 – avec Wi: signe de Wi détermine le sens (Wi<0:

modèle sens horaire)

V=1 – avec W: sens horaire

V=1 – avec Wi: sens horaire (signe de Wi sans signification)

V=2 – avec W: sens anti-horaire

V=2 – avec Wi: sens anti-horaire (signe de Wi sans

signification)

XK, YK: Centre en coordonnées cartésiennes

H:

Position des figures – par défaut: 0

H=0: position normale – les figures sont tournées autour du

centre du cercle (rotation)

H=1: position non standard – la position de la figure se

référant au système de coordonnées reste inchangée
(translation)

4.5 Commandes de géométr

ie
