4.12 Fonctions spéciales
Contrôle de tronçonnage avec surveillance de la
broche G991
Le contrôle de tronçonnage permet d'éviter les collisions lors
d'opérations de tronçonnage incomplètement exécutées. G991
contrôle l'opération de tronçonnage en vérifiant la différence entre
les vitesses de rotation des deux broches.
Les deux broches sont tout d'abord reliées fermement entre elles
par l'intermédiaire de la pièce. Elles ne tourneront de manière
indépendante que lorsque la pièce aura été tronçonnée. L'écart de
vitesse de rotation et la durée de surveillance sont définis dans les
paramètres-machine 808, 858, ... ; il peuvent toutefois être modifiés
avec G992.
La CNC PILOT enregistre le résultat du contrôle de tronçonnage
dans la variable V300.
Dans la „trajectoire de retour R“, vous indiquez la trajectoire à
contrôler et définissez si la commande doit surveiller la trajectoire
de tronçonnage (peu avant la séparation) ou la trajectoire de retour

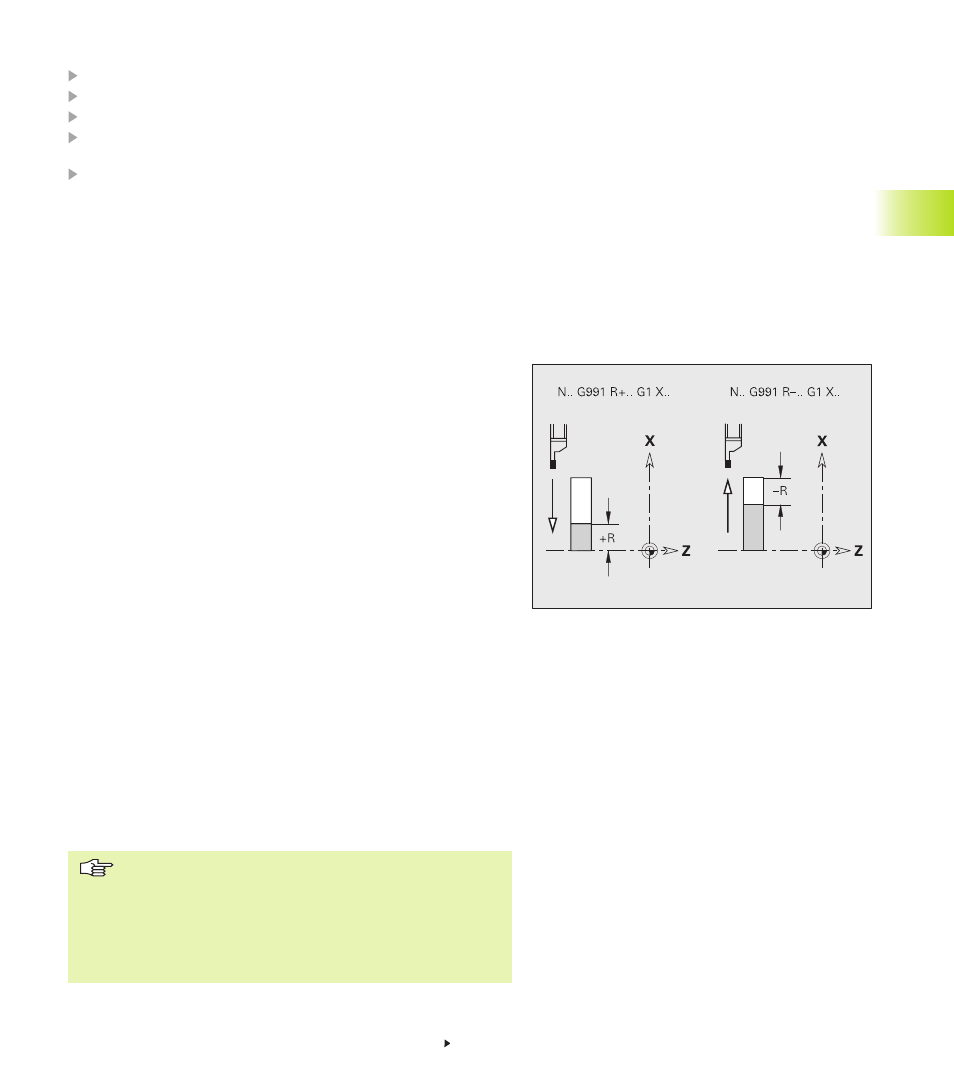

(cf. figure).
Paramètre
R:
Trajectoire de retour (valeur de rayon)
■ pas d'introduction: la différence entre les vitesses de
rotation des broches synchrones est contrôlée (une fois)
■ R>0: surveillance de la „trajectoire de tronçonnage rest-
ante“
■ R<0: surveillance de la „trajectoire de retour“ – La
surveillance débute au démarrage de la „trajectoire de retour“
et se termine à „trajectoire de retour – R“
Programmation du contrôle de tronçonnage:
Tronçonner la pièce
Avec G917, activer la „surveillance du déplacement“
Avec G1, déplacer la pièce tronçonnée
La CNC PILOT vérifie l'„erreur de poursuite“ et inscrit le résultat
dans la variable V300
Exploiter la variable V300
Valeurs expérimentales
G917 donne des résultats satisfaisants dans les conditions
suivantes:
■ avec mors de serrage rugueux, vitesse jusqu'à 3000 tours/
minute
■ avec mors de serrage lisses, vitesse jusqu'à 2000 tours/minute
■ pression de serrage > 10 bars
Remarques sur la programmation:
■ Programmer G917 et G1 dans une séquence
■ Programmer G1 .. de la manière suivante:
■ Lors du „contrôle de tronçonnage“: course >0,5
mm (pour pouvoir obtenir un résultat de contrôle)
■ Lors du contrôle de „tronçonnage sans
entretoise“: course < largeur de l'outil à
tronçonner
■ Résultat dans la variable V300
■ 0: la pièce n'a pas été tronçonnée correctement
/ sans entretoise (une erreur de poursuite a été
détectée)
■ 1: la pièce a été tronçonnée correctement /
sans entretoise (aucune erreur de poursuite n'a
été détectée)
■ G917 génère un „stop interpréteur“
■ Le contrôle du tronçonnage avec G917 est à privilégier
par rapport à G991.
■ En cas de rupture de l'outil, des différences de
vitesses de rotation peuvent se produire et fausser ainsi
le résultat du contrôle du tronçonnage. Il est donc
conseillé de procéder à la surveillance supplémentaire
de la trajectoire de retour.
Suite: cf. page suivante
Remarques sur la programmation:
■ programmer la vitesse de coupe constante G96
■ programmer G991 et G1 (trajectoire de
tronçonnage ou trajectoire de retour) dans une
séquence
■ résultat dans V300:
■ 0: pas de tronçonnage
■ 1: tronçonnage
■ G991 génère un „stop interpréteur“
