3 Mode Manuel ou Automatique 54
3.7 Surveillance de charge
3.7.1 Usinage de référence
L'usinage de référence (enregistrement des valeurs
nominales) détermine le couple max. et le travail de
chaque zone de surveillance, à savoir les valeurs de
référence.
La CNC PILOT exécute un usinage de référence:
■ si vous ne disposez d'aucuns „paramètres de
surveillance“.
■ si vous sélectionnez „Oui“ dans la boîte de
dialogue „Usinage de référence“ après avoir
sélectionné le programme.
Sélection: „Aff(ichage) – Surveillance charge –
Affichage“ (mode Automatique).

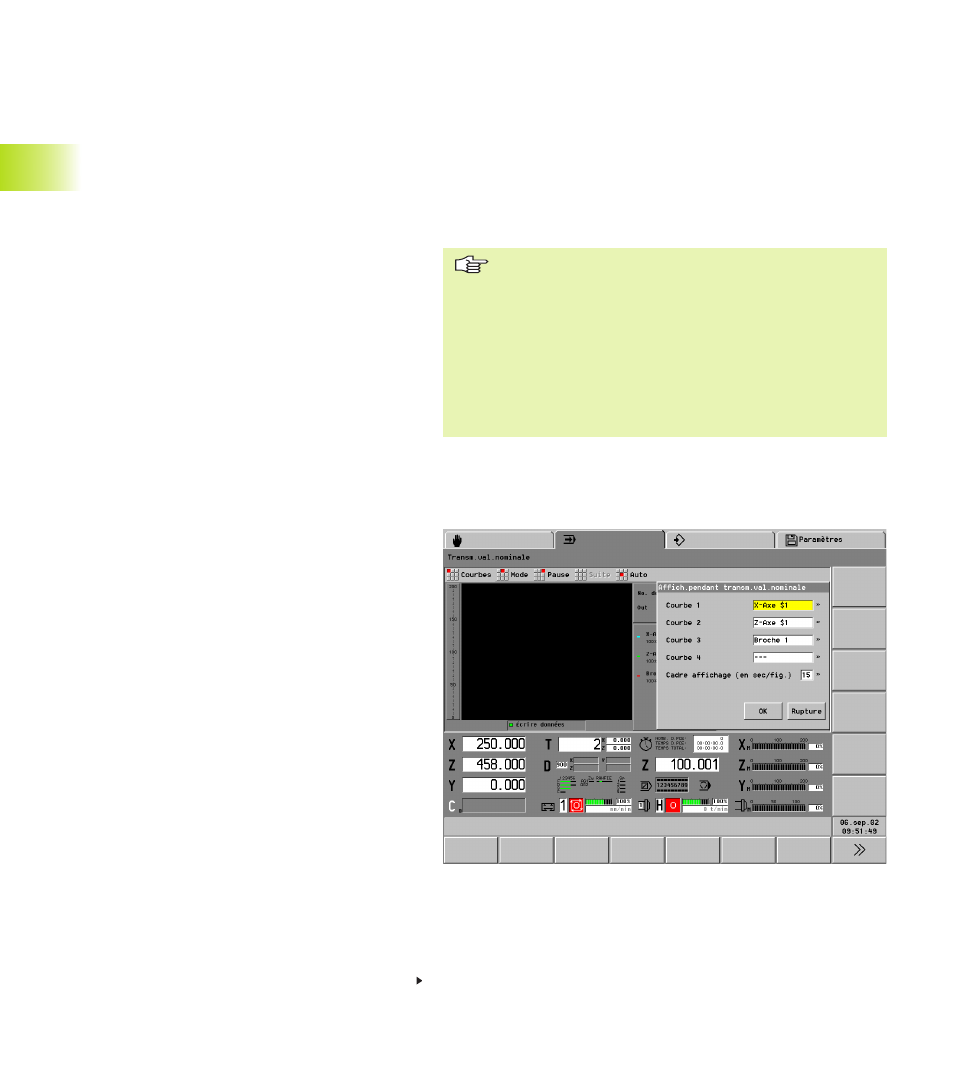

Sous-menu „Enregistrement valeurs nominales“:
■ Menu „Courbes“
Affectez les entraînements aux champs
d'introduction „courbe 1..4“.
La „trame d'affichage“ influe sur la précision et la
vitesse de la représentation. Une „faible trame“
accroît la précision de l'affichage (valeurs: 4, 9, 19,
39 secondes par image).
■ Groupe de menus „Mode“
■ Graphisme filaire: Affichage des couples de
rotation sur l'axe de durée
Suite: cf. page suivante
3.7 Surveillance de charge
Lors d'une fabrication réalisée sous surveillance de
charge, la CNC PILOT compare les couples de
rotation ou le „travail“ des entraînements aux
valeurs d'un „enregistrement de référence“.
Lorsqu'il y a dépassement de la „valeur limite de
couple 1“ ou de la „valeur limite de travail“, l'outil
est considéré comme étant „usagé“. En cas de
dépassement de la „valeur limite de couple 2“, la
CNC PILOT considère qu'il y a eu rupture de l'outil
et stoppe l'usinage (arrêt de l'avance). Les
dépassements de valeurs limites sont indiquées
par un message d'erreur.
La surveillance de charge désigne les outils usagés
dans les „bits de diagnostic d'outils“. Si vous utilisez
la surveillance de durée de vie, la CNC PILOT gère
les outils de rechange (cf. „
4.2.4 Programmation
d'outils“). Vous pouvez exploiter les „bits de
diagnostic d'outils“ dans le programme CN.
Avec la surveillance de charge, vous définissez dans le programme
CN des zones de surveillance ainsi que les entraînements à
surveiller (G995). Les valeurs limites de couple d'une zone de
surveillance tiennent compte du couple max. calculé lors de
l'usinage de référence.
Pour chaque cycle interpolateur, la CNC PILOT vérifie les valeurs de
couple et de travail dans une période de 20 msec. Les valeurs
limites sont calculées à l'aide des valeurs de référence et du
facteur de valeur limite (paramètre-commande 8). Vous pouvez
modifier après coup les valeurs limites avec „Editer paramètres
surveillance.
■ Veillez à conserver les mêmes conditions pour
l'usinage de référence et l'usinage ultérieur (priorité sur
l'avance, la vitesse de rotation, qualité des outils, etc.)
■ Pour chaque zone de surveillance, il est possible de
contrôler jusqu'à 4 agrégats.
■ „G996 Type de surveillance de charge“ vous permet
de gérer l'occultation de trajectoires en avance rapide et
la surveillance par couple de rotation et/ou travail.
■ Les graphiques et affichages numériques sont réalisés
en se référant aux couples de rotation nominaux.
