CNC PILOT 4290 HEIDENHAIN 37
3.4.4 Configuration de la table des
moyens de serrage
La table des moyens de serrage est exploitée par
le „graphisme simultané“.

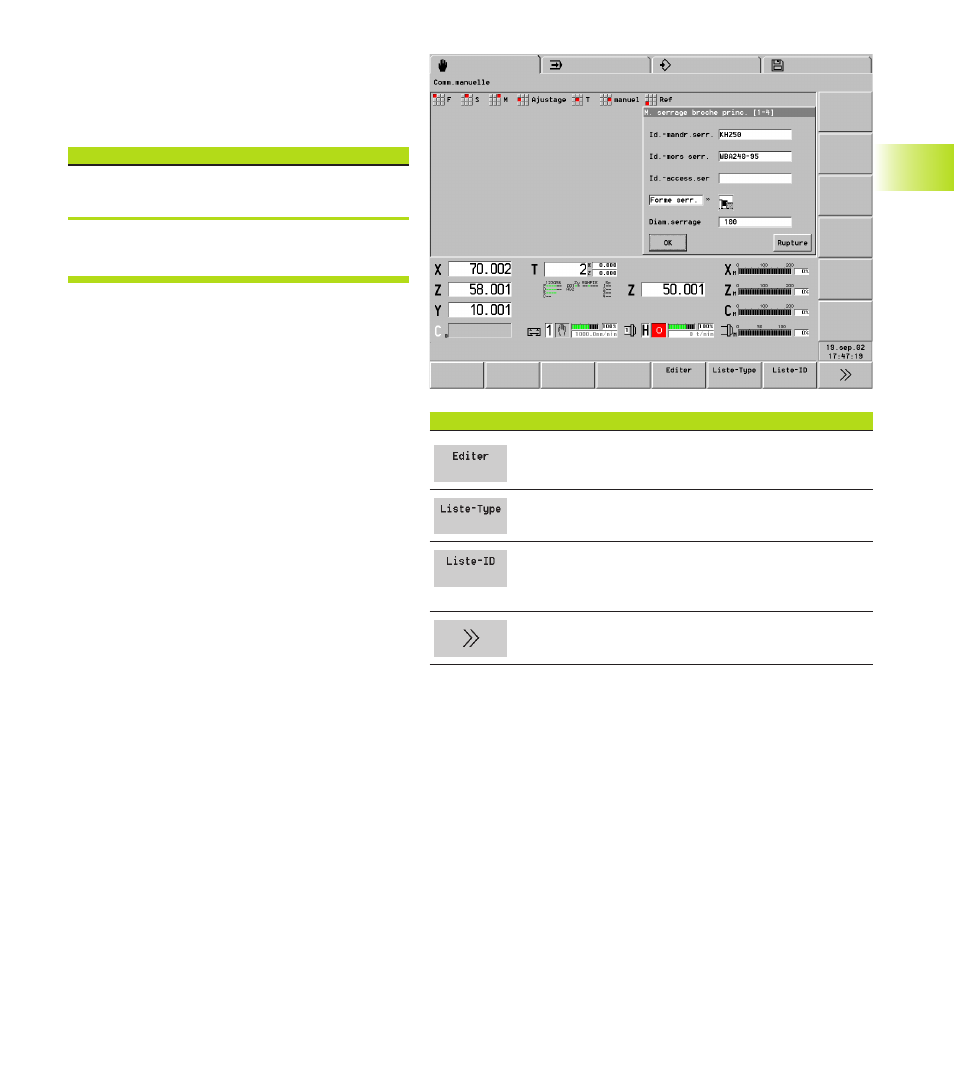

Configuration de la table des moyens de serrage
Sélectionner „Ajustage – Table moyens de
serrage – Broche synchr. (ou poupée)“
<
Sélectionner les numéros d'identification dans la
banque de données des moyens de serrage
Moyens de serrage pour les broches
Condition requise pour définir la „forme de
serrage“: introduire le „mors de serrage“. Configurez
la forme de serrage par softkey – elle est expliquée
par le graphisme.
Avec „Page suivante/précédente“, vous passez à
l'affectation des moyens de serrage pour les autres
broches.
Paramètres „Broche x“ (broche principale, broche
1, ..)
■ Id. mandr. serr.: référence à la banque de données
■ Id. mors serr.: référence à la banque de données
■ Id. access. ser.: référence à la banque de données
■ Forme serr. (avec les mors de serrage): définir le
serrage interne/externe et le niveau de serrage
utilisé
■ Diam. serrage: Diamètre au niveau duquel la
pièce doit être serrée (diamètre de la pièce pour
serrage externe; diamètre intérieur pour le
serrage interne)
Paramètres de la „poupée“
■ Id. serr. douille: référence à la banque de données
Softkeys
Editer les paramètres des moyens de serrage
Lignes dans banque de données des moyens de
serrage – classées par types de moyens de serrage
Lignes dans banque de données des moyens de
serrage – classées par n° d'ident. de moyens de
serrage
„Continuer“ – Régler forme de serrage
3.4 Fonctions d'ajustage
