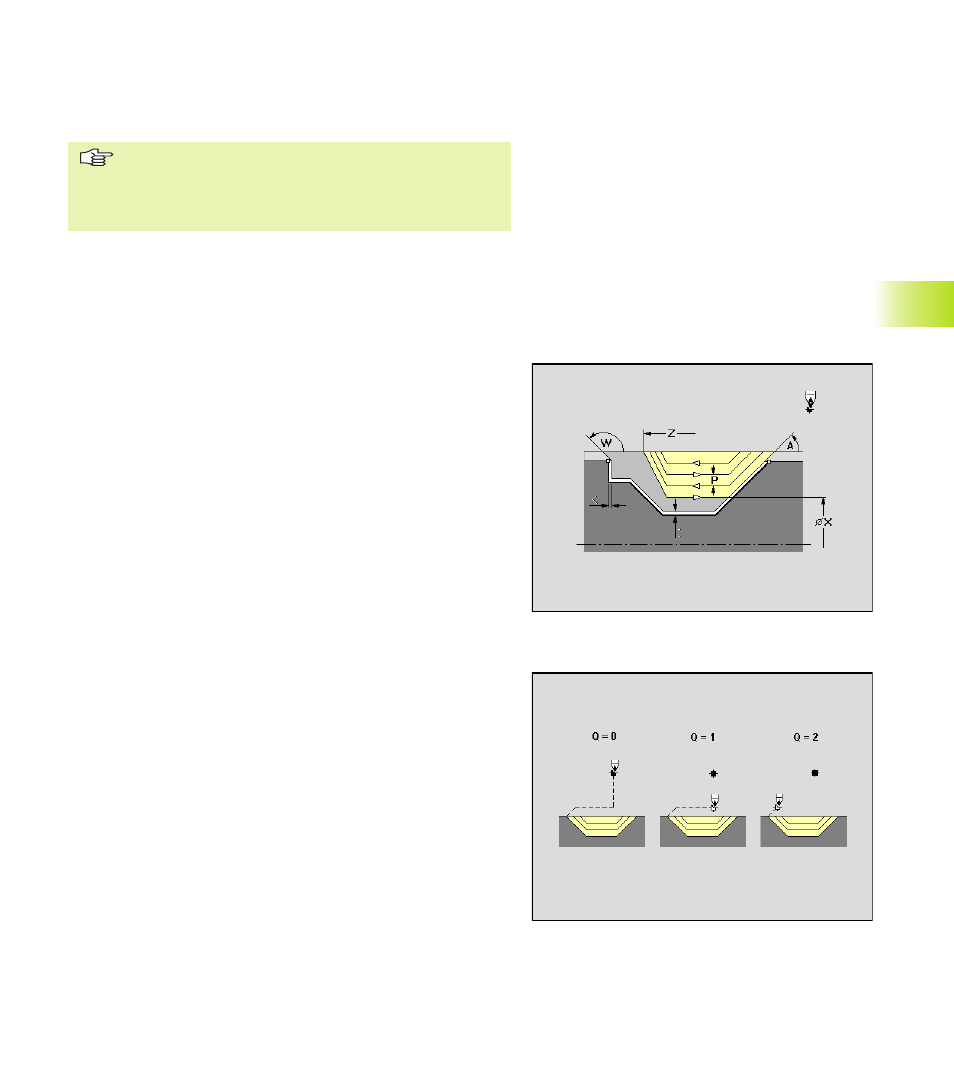

Ebauche d'évidement – outil neutre (G835)
Paramètres
P:
Profondeur de coupe (passe max.)
A: Angle d'approche (référence: axe Z) – par défaut 0°/180°
(parallèlement à l'axe Z)
W: Angle de sortie (référence: axe Z) – par défaut 90°/270°
(orthogonalement à l'axe Z)
X, Z: Limitation de coupe
Type de surépaisseur à régler par softkey
I, K: Surépaisseur longitudinale/transversale différente
I: Surépaisseur constante – génère la „surépaisseur G58“
avant le cycle
Plonger: Usiner les contours en poussant ?
■ Oui
■ Non
E: Avance de plongée réduite pour contours en poussant
Bidirectionnel: Enlèvement de copeaux avec le cycle
■ Oui: G835
■ No: G830
Q: Mode de dégagement en fin de cycle
■ Q=0: retour au point initial
Longitudinal: sens X puis Z
Transversal: sens Z puis X
■ Q=1: positionne l'outil devant le contour fini
■ Q=2: relève l'outil à la distance de sécurité et arrête
Usinage d'un dégagement (cf. tableau de softkeys)
Evidement – automatique
gère l'usinage bilatéral. TURN PLUS sélectionne tout d'abord l'outil
d'ébauche pour la pré-ébauche, puis l'outil avec sens inverse
d'usinage pour l'enlèvement de la matière résiduelle.
„Ebauche – automatique“ n'usine que les „gorges“ (– un
tournage libre peut être réalisé avec un cycle d'ébauche
standard). TURN PLUS fait la différence entre une gorge
et un tournage libre grâce l'„angle de copie rentrant
EKW admissible“ (paramètre d'usinage 1).
