8 cycles de filetage – HEIDENHAIN CNC Pilot 4290 Manuel d'utilisation
Page 153
CNC PILOT 4290 HEIDENHAIN
141
■
„Arrêt avance“ agit à la fin d'une coupe
de filetage.
■
Le potentiomètre d'avance n'agit pas.
■
Le potentiomètre de broche n'agit pas.
■
Créer un filet avec G95 (avance par
tour).
■
Pré-commande désactivée.

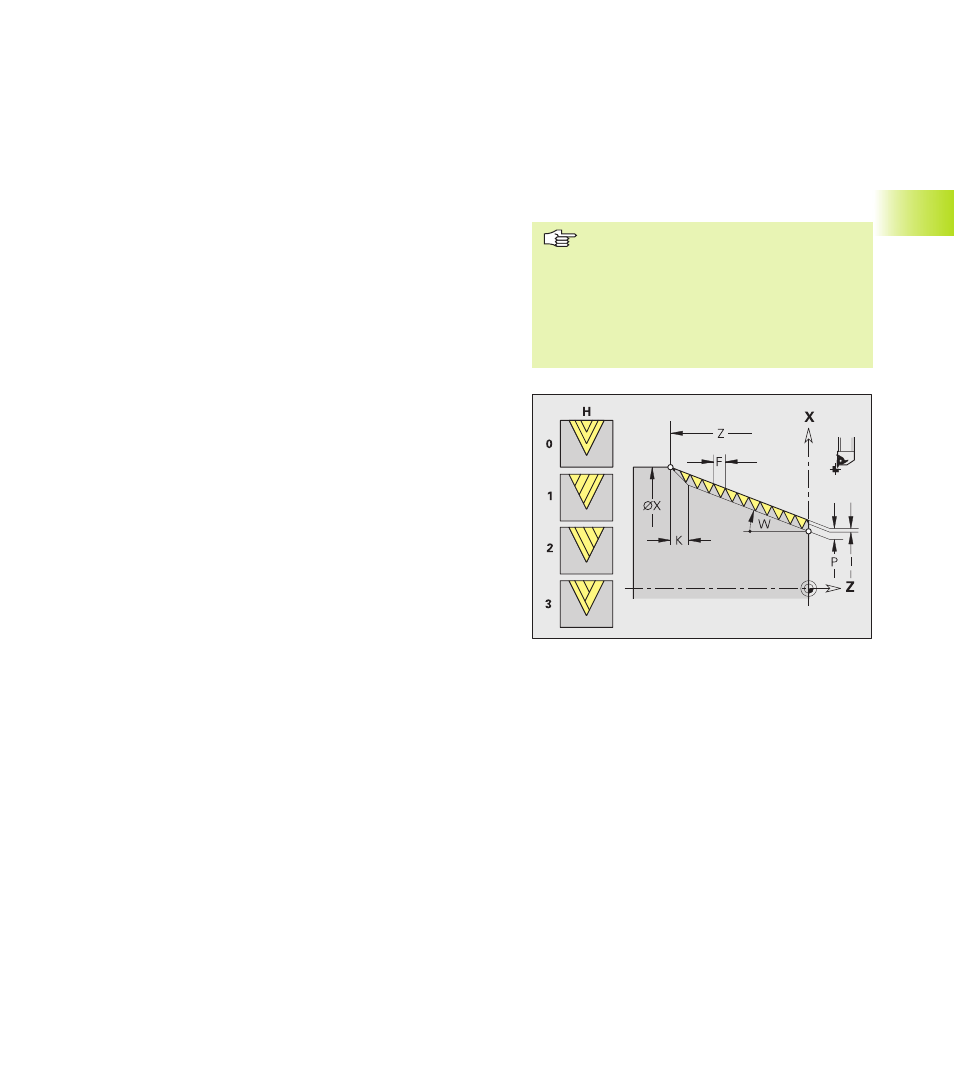

Cycle simple de filetage G32
G32 réalise un filet simple, quel que soit son sens et sa position,
sans pré-commande (filet longitudinal, conique ou transversal; filet
interne ou externe). G32 calcule le filet à l'aide du „point final du
filet”, de la „profondeur du filet” et de la position effective de l'outil.
Le sens d'usinage principal de l'outil détermine si celui-ci doit
usiner un filet externe ou interne.
Première passe = „reste“ de la division entre la prodondeur du filet
et la profondeur de coupe
Paramètres
X, Z: Point final du filet (cote de diamètre X)
F:
Pas de vis
P:
Profondeur du filet
I:
Profondeur de coupe max.
B:
Coupes restantes – par défaut: 0
■
B=0: répartition de la „dernière coupe” par 1/2, 1/4 et
1/8 de coupe
■
B=1: sans répartition de passe restante
Q:
Nombre de passages à vide après la dernière coupe (pour
supprimer la pression de coupe au fond du filet) – par défaut: 0
K:
Longueur en sortie en fin de filet - par défaut: 0
W:
Angle de cône (plage: –45° < W < 45°) – par défaut: 0; position
du filet conique par rapport à l'axe longitudinal ou transversal.
■
W>0: contour en tirant (dans le sens de l'usinage)
■
W<0: contour en poussant
C:
Angle initial (le début du filet est situé de manière définie par
rapport aux éléments de contour avec rotation non
symétrique – par défaut: 0
H:
Type de décalage (décalage des différentes plongées pour
lisser les flancs du filet) – par défaut: 0
■
H=0: sans décalage
■
H=1: décalage à partir de la gauche
■
H=2: décalage à partir de la droite
■
H=3: décalage en alternance à partir de la droite/gauche
4.8 Cycles de filetage
Déroulement du cycle
1 calcule la répartition des passes
2 exécute une coupe de filetage
3 retourne en avance rapide et plonge pour
effectuer la passe suivante
4 répète 2...3 jusqu'à ce que le filet soit terminé
5 exécute les passages à vide
6 retourne au point initial
