CNC PILOT 4290 HEIDENHAIN 363
7.5 P
a
ramètr
es d'usinag
e
5 – Finition

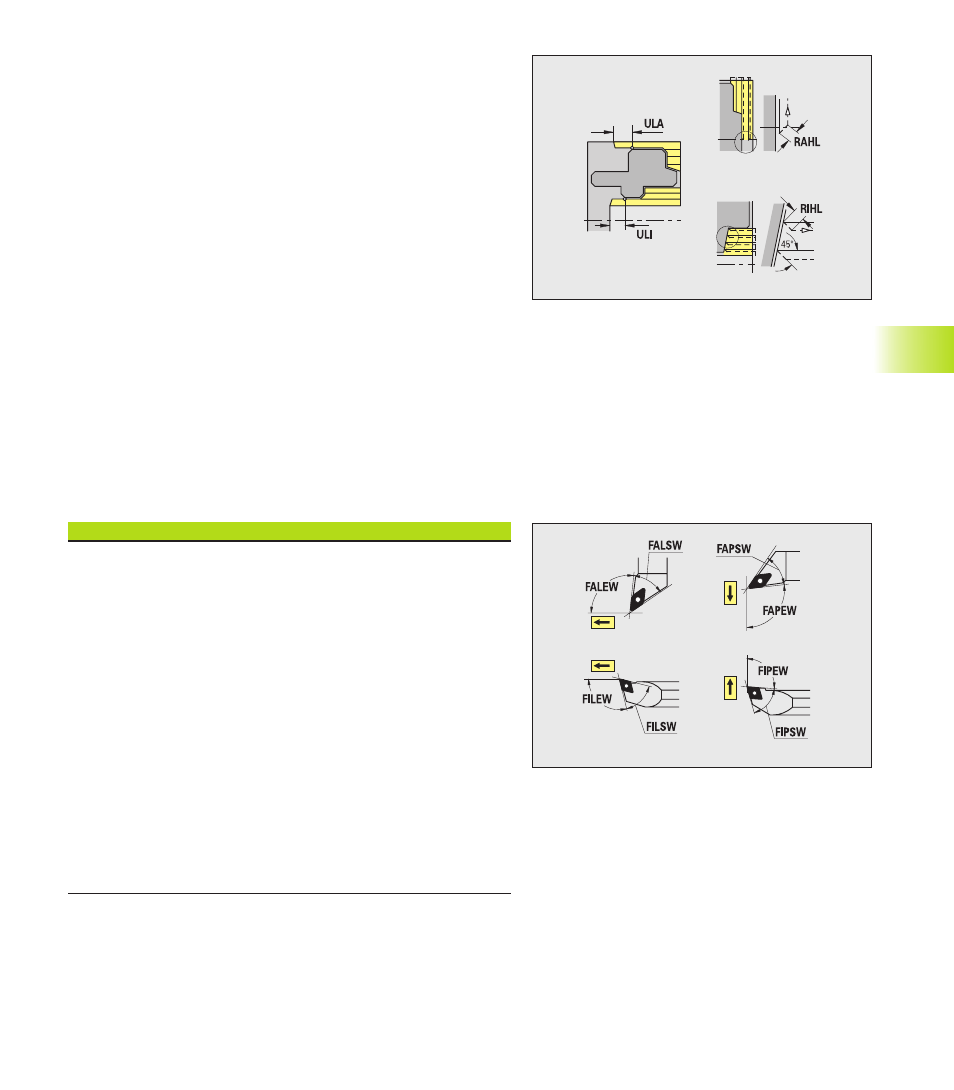

Finition – Outils et usinage standard
Les outils sont sélectionnés en fonction du lieu d'usinage et du
sens de l'usinage principal (HBR) avec l'angle de réglage et l'angle
de pointe. Règles également en vigueur pour la sélection de l'outil:
■ Les outils de finition standard sont utilisés en priorité.
■ Si l'outil de finition standard n'est pas capable d'usiner les
éléments de forme Tournage libre (forme FD) et les
dégagements (forme E, F, G), les éléments de forme sont alors
occultés les uns après les autres. TURN PLUS essaie d'usiner le
„contour résiduel“ de manière interactive. Les éléments de for-
me occultés sont usinés par la suite avec un outil adapté.
■ Angle de réglage – ext./long. [FALEW]
■ Angle de pointe – ext./long. [FALSW]
■ Angle de réglage – ext./transv. [FAPEW]
■ Angle de pointe – ext./transv. [FAPSW]
■ Angle de réglage – int./long. [FILEW]
■ Angle de pointe – int./long. [FILSW]
■ Angle de réglage – int./transv. [FIPEW]
■ Angle de pointe – int./transv. [FIPSW]
Ebauche – Cycles d'usinage
■ Saillie externe [ULA]: Lors de l'usinage externe dans le sens lon-
gitudinal, l'outil ébauche cette longueur ULA au-delà du point
cible. – Cette longueur ne sera pas respectée si la limitation de
coupe est située avant ou à l'intérieur de cette longueur en saillie.
■ Saillie interne [ULI] (cf. également „ 6.15.5 Contours internes“)
■ Lors de l'usinage interne dans le sens longitudinal, l'outil
ébauche cette longueur au-delà du point cible. – Cette longueur
ne sera pas respectée si la limitation de coupe est située avant
ou à l'intérieur de cette longueur en saillie.
■ est utilisée pour le calcul du perçage profond dans le pré-
perçage centrique.
■ Longueur de relèvement [RAHL]
■ Longueur de relèvement interne [RIHL]
Longueur de relèvement pour les variantes de lissage (H=1, 2)
des cycles d'ébauche (G810, G820) pour l'usinage externe (RAHL)
/ usinage interne (RIHL).
■ Facteur de réduction de profondeur de coupe [SRF] – Pour les
opérations d'ébauche avec outils non utilisés dans le sens
d'usinage principal, la passe (profondeur de coupe) est réduite de
cette valeur. Calcul de la passe (P) pour les cycles d'ébauche
(G810, G820):
P = ZT * SRF (ZT: passe prélevée dans la banque de données
technologiques)
