3 Mode Manuel ou Automatique

36

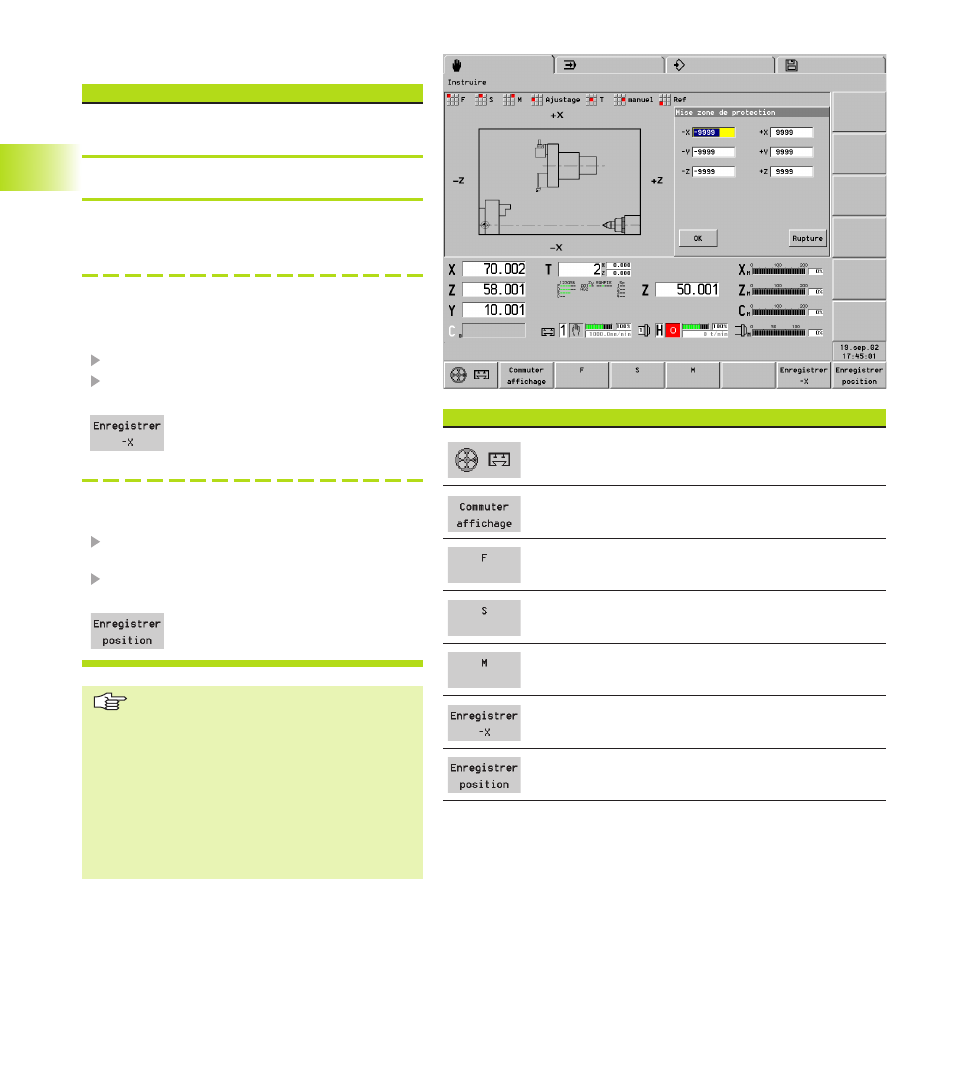

3.4.3 Définir la zone de protection

Définir la zone de protection

Mettre en place un outil au choix (T0 non
autorisé).

<

Sélectionner „Ajustage – Zone de protection“

<

Introduire les paramètres de la zone de
protection
Introduire les valeurs limites

Enregistrer par teach-in les valeurs des
paramètres de la zone de protection

Pour chaque champ d'introduction:

Sélectionner le champ d'introduction

Positionner l'outil à la „limite de la zone de

protection“

Enregistrer la position de l'axe
comme paramètre de la zone de
protection

Enregistrer par teach-in les valeurs des
paramètres de la zone de protection

Sélectionner au choix le champ d'introduction

positif ou négatif

Positionner l'outil à la „limite de la zone de

protection“

Enregistrer toutes les positions d'axe
positives/négatives

Les paramètres sont valables pour le
„contrôle des zones de protection“ – et
ne servent pas de commutateurs de fin
de course de logiciel.

Paramètres de la zone de protection:

se réfèrent au point zéro machine

sont gérés dans les paramètres-

machine 1116, 1156, .. .

Les valeurs X sont des valeurs de rayon

99999/–99999 signifie: pas de contrôle

de ce côté de la zone de protection

Softkeys

Affecter la manivelle à un axe

Définir la résolution de la manivelle

Commuter l'affichage de la machine

Introduire l'avance par tour

Introduire la vitesse de coupe constante

Introduire la fonction M

Enregistrer la position –X comme paramètre pour
„zone de protection –X“ (ou position +X, –Y, +Y, –Z, +Z)

Enregistrer les positions des axes comme paramètres
de zones de protection positives/négatives

3.4 Fonctions d'ajustage
