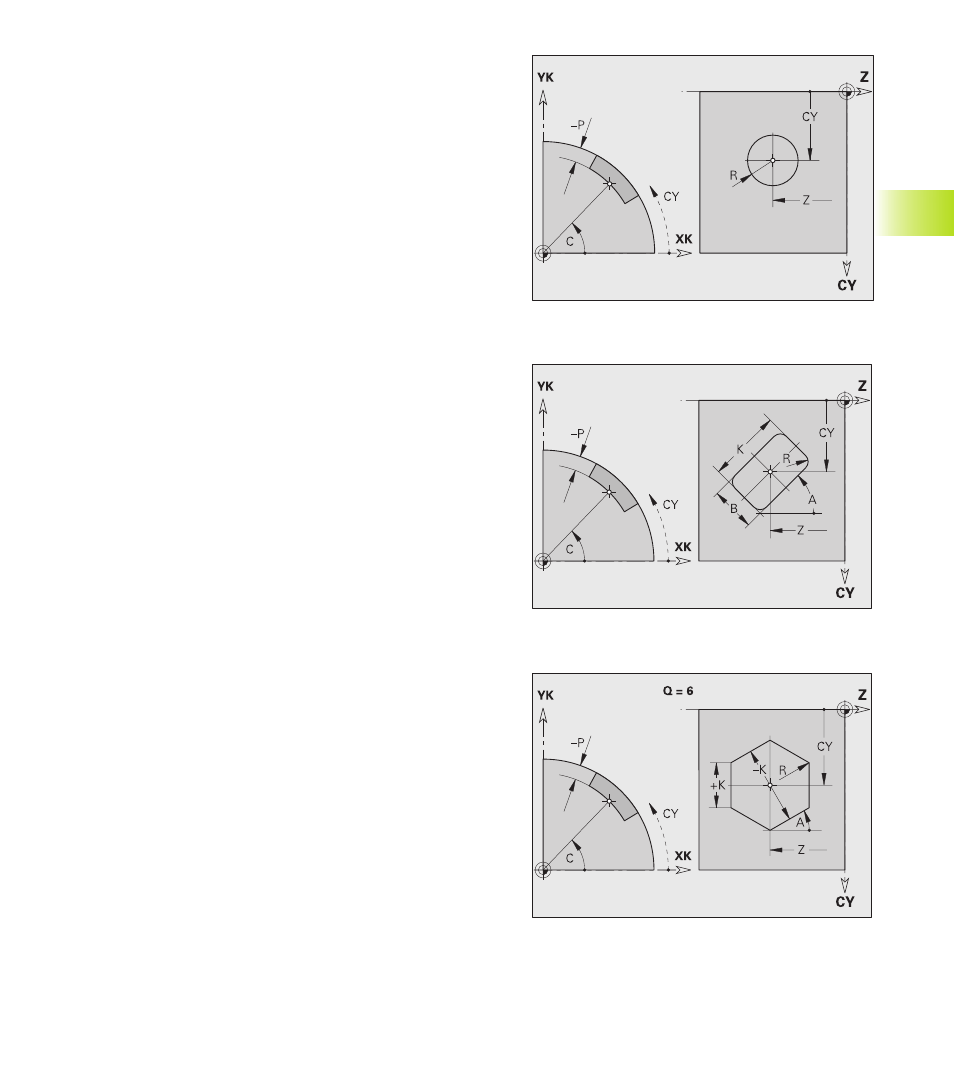

Cercle entier sur le pourtour G314-Géo
Paramètres
Z:
Centre du cercle
C:
Centre du cercle (angle)
CY:
Angle comme „cote de segment” (référence: développé du
pourtour avec „diamètre de référence”)
R:
Rayon
P:
Profondeur de la poche – pas d'introduction: „P“ de G308
Rectangle sur le pourtour G315-Géo
Paramètres
Z:
Centre
C:
Centre (angle)
CY:
Angle comme „cote de segment” (référence: développé du
pourtour avec „diamètre de référence”)
A:
Angle axe longitudinal (référence: axe Z) – par défaut: 0°
K:
Longueur
B:
Hauteur (largeur)
R:
Chanfrein/arrondi – par défaut: 0
■
R>0: rayon de l'arrondi
■
R<0: largeur du chanfrein
P:
Profondeur de la poche – pas d'introduction: „P“ de G308
Polygone régulier sur le pourtour G317-Géo
Paramètres
Z:
Centre
C:
Centre (angle)
CY:
Angle comme „cote de segment” (référence: développé du
pourtour avec „diamètre de référence”)
Q:
Nombre de côtés (Q>2)
A:
Angle par rapport à un côté du polygone (référence: axe Z) –
par défaut: 0°
K:
Longueur du côté
■
K>0: longueur du côté
■
K<0: diamètre interne du cercle inscrit
R:
Chanfrein/arrondi – par défaut: 0
■
R>0: rayon de l'arrondi
■
R<0: largeur du chanfrein
P:
Profondeur de la poche – pas d'introduction: „P“ de G308
