CNC PILOT 4290 HEIDENHAIN 221
6.3.3 Insérer des éléments de forme
Les éléments de forme sont superposés
(combinés) au contour de base. Il subsiste des
éléments „autonomes“ que vous pouvez modifier
ou effacer. En cas de besoin, TURN PLUS génère un
usinage spécial des éléments de forme.
La sélection de la position tient compte du type
d'élément de forme:
■ Chanfrein: angles externes
■ Arrondi: angles externes et internes
■ Dégagement: angles internes avec droites
paraxiales perpendiculaires entre elles
■ Gorge: droites
■ Filet: droites
■ perçage (centrique): axe médian sur face fron-
tale ou arrière

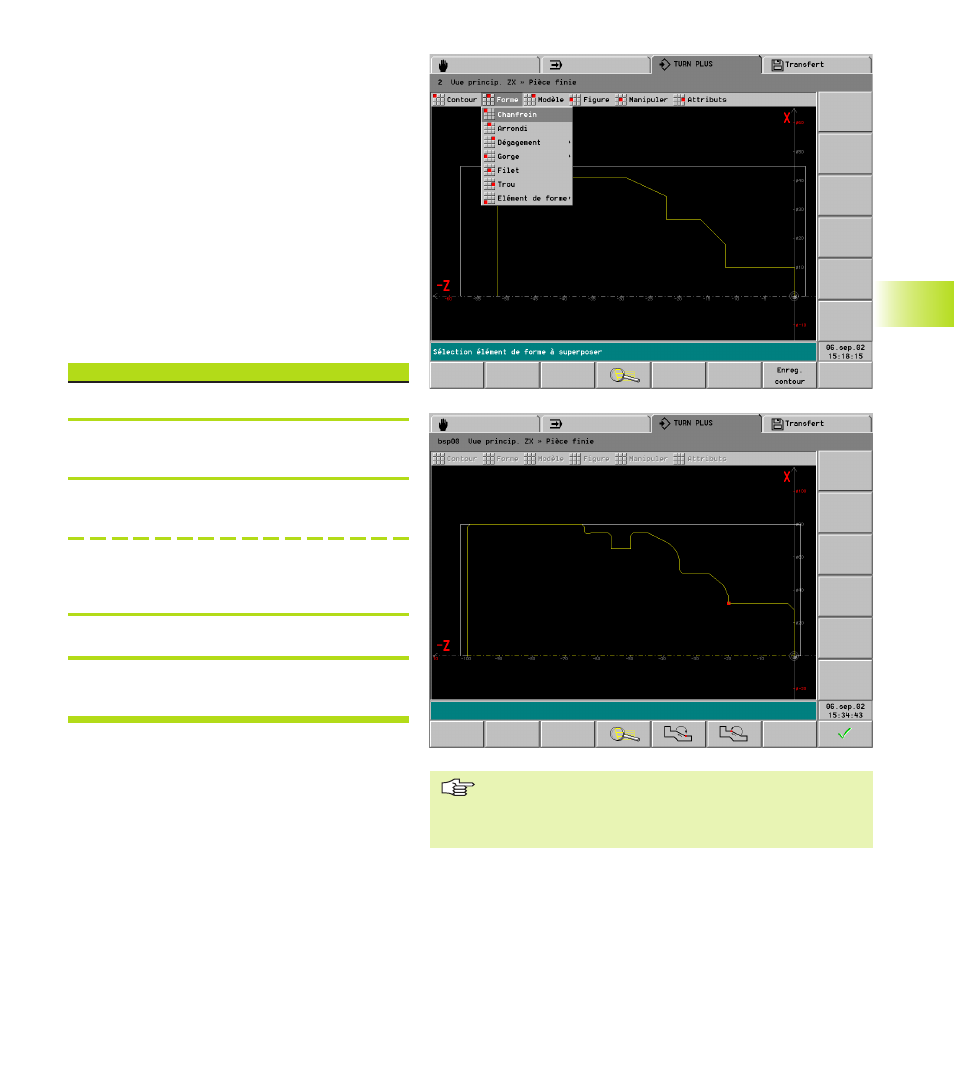

Insérer des éléments de forme
Sélectionner „Pièce – Pièce finie – Forme“
<
Sélectionner le type d'élément de forme (sous-
menu „Forme“)
<
Sélectionner un élément de forme
Sélectionner la position par softkey ou touch pad
Sélectionner plusieurs éléments de forme
Sélectionner les positions par softkey ou touch
pad
<
Introduire les paramètres de l'élément de forme
<
TURN PLUS représente le/les élément(s) de for-
me.
Cf. également
■ „ 6.5.2 Eléments de forme“
■ „ 6.3.6 Remarques sur l'utilisation“ Vous définissez les chanfreins, arrondis, dégagements,
etc. comme des éléments de forme. La création du plan
de travail peut ensuite tenir compte d'opérations
spéciales d'usinage pour ces éléments de forme.
6.3 Définition de la pièce
