4 DIN PLUS
100

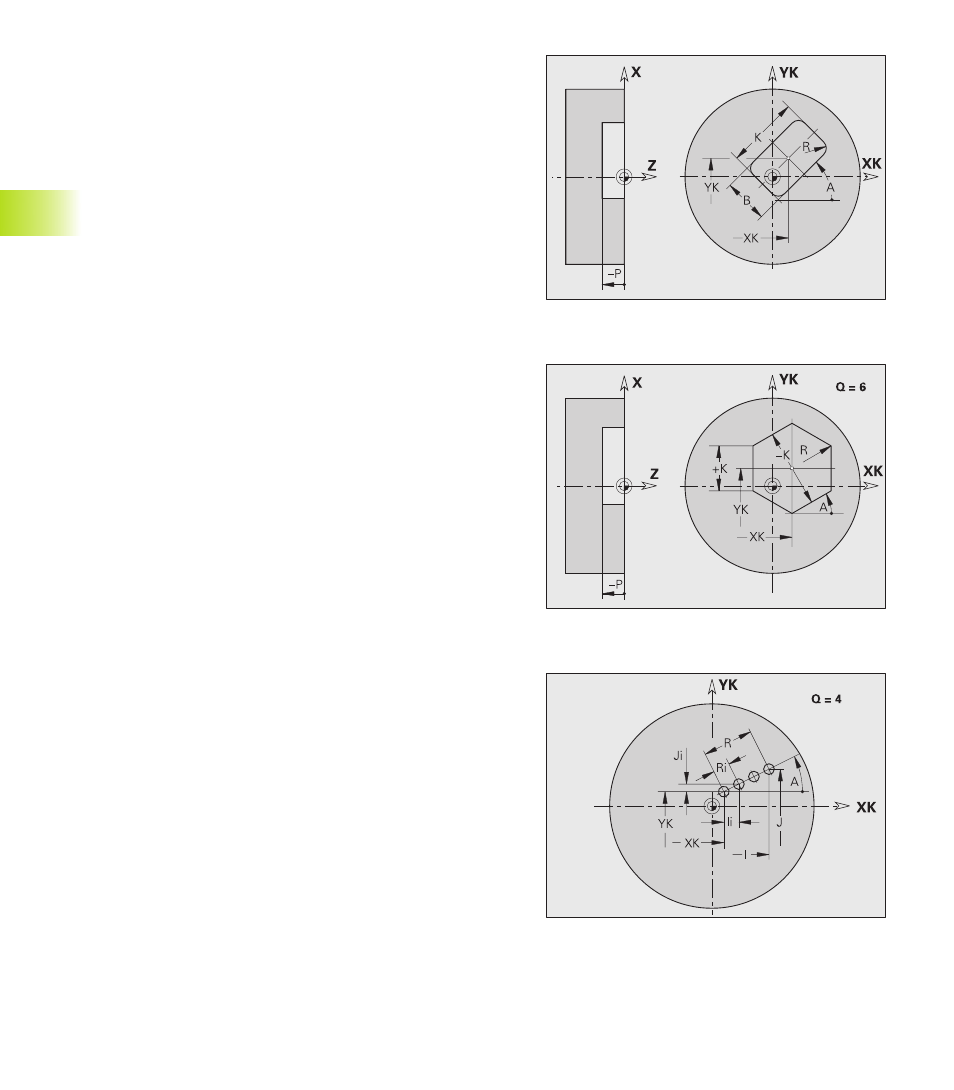

Modèle linéaire sur la face frontale/arrière G401-Géo
G401 agit sur le trou/la figure défini(e) dans la séquence suivante
(G300..305, G307).
Remarques sur la programmation
■
Programmer le trou/la figure dans la séquence suivante sans
centre.
■
Le cycle de fraisage (section USINAGE) appelle le trou/la figure
dans la séquence suivante – et non pas la définition du modèle.
Paramètres
Q:
Nombre de figures - par défaut: 1
XK, YK: Point initial en coordonnées cartésiennes
I, J:
Point final en coordonnées cartésiennes
Ii, Ji: Distance entre les figures (dans le sens XK/YK)
A:
Angle axe longitudinal (référence: axe XK) – par défaut: 0°
R:
Longueur totale du modèle
Ri:
Distance entre les figures (distance modèle)
Polygone régulier sur la face frontale/arrière G307-
Géo
Paramètres
XK, YK: Centre en coordonnées cartésiennes
Q:
Nombre de côtés (Q>2)
A:
Angle par rapport à un côté du polygone (référence: axe XK) –
par défaut: 0°
K:
Longueur du côté
■
K>0: longueur du côté
■
K<0: diamètre interne du cercle inscrit
R:
Chanfrein/arrondi – par défaut: 0
■
R>0: rayon de l'arrondi
■
R<0: largeur du chanfrein
P:
Profondeur/hauteur – pas d'introduction: „P“ de G308
■
P<0: poche
■
P>0: îlot
Rectangle sur la face frontale/arrière G305-Géo
Paramètres
XK, YK: Centre en coordonnées cartésiennes
A:
Angle axe longitudinal (référence: axe XK) – par défaut: 0°
K:
Longueur
B:
(Hauteur) largeur
R:
Chanfrein/arrondi – par défaut: 0
■
R>0: rayon de l'arrondi
■
R<0: largeur du chanfrein
P:
Profondeur/hauteur – pas d'introduction: „P“ de G308
■
P<0: poche
■
P>0: îlot
