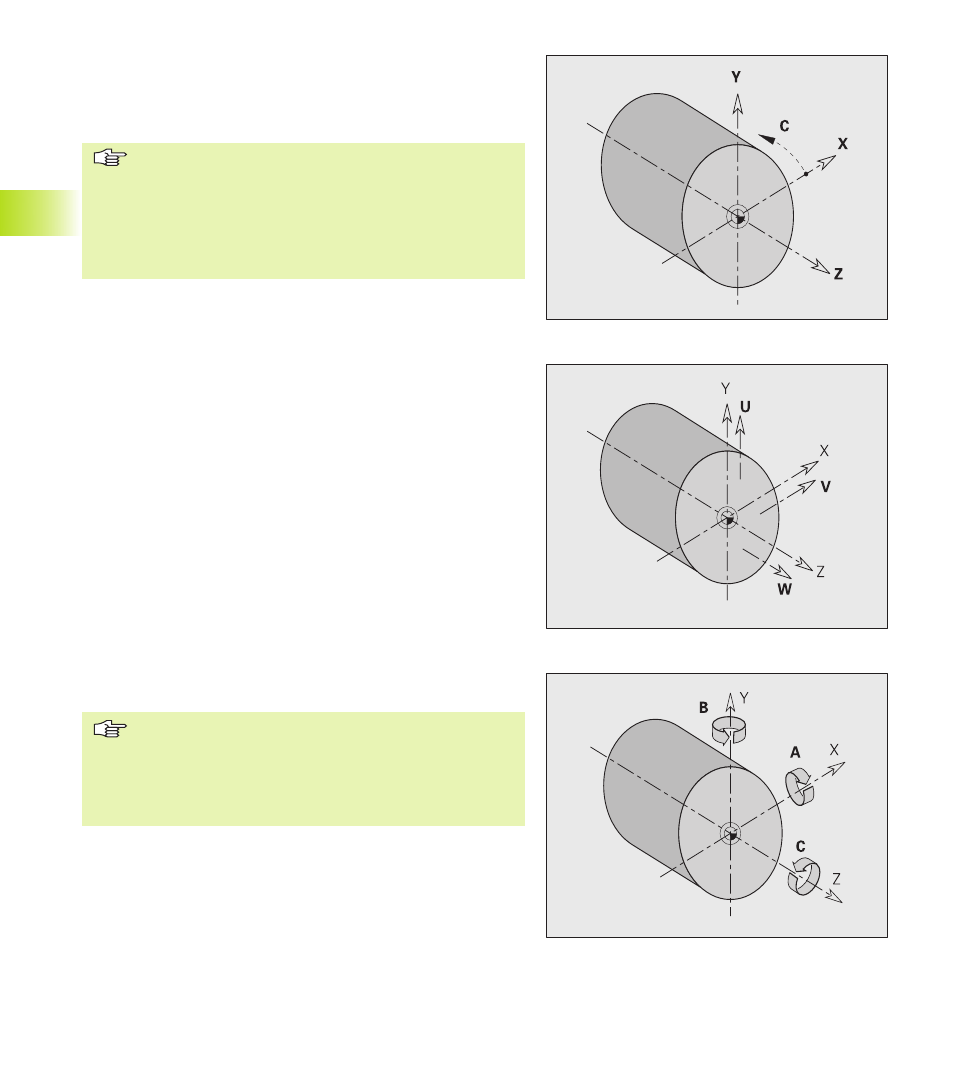

Axes principaux
Axes linéaires auxiliaires
Axes rotatifs comme axes auxiliaires
4.1.3 Axes linéaires et circulaires
Axes principaux: Les indications de coordonnées de l'axe X, Y et Z
se réfèrent au point zéro pièce. Les exceptions à cette règle seront
signalées.
A noter pour les coordonnées X négatives:
■ non autorisées pour les définitions de contours
■ non autorisées pour les cycles de tournage
■ l'adaptation (actualisation) du contour est suspendue
■ le sens de rotation pour les arcs de cercle (G2/G3, G12/
G13) doit être adapté manuellement
■ la position pour la compensation du rayon de la dent
(G41/G42) doit être adaptée manuellement
Axe C: Les valeurs angulaires se réfèrent au „point zéro de l'axe C“.
(condition: L'axe C doit être configuré comme axe principal.)
Règles en vigueur pour les contours et usinages avec l'axe C:
■ Les valeurs de coordonnées sur la face frontale/arrière sont des
coordonnées cartésiennes (XK, YK) ou polaires (X, C)
■ Les valeurs de coordonnées sur le pourtour sont des
coordonnées polaires (Z, C). Au lieu de ”C“, on peut utiliser la
„cote de segment CY“ („déroulé du pourtour“ au diamètre de
référence).
Axes auxiliaires: Outre les axes principaux, la CNC PILOT gère
également
■ U: Axe linéaire dans le sens X
■ V: Axe linéaire dans le sens Y
■ W: Axe linéaire dans le sens Z
■ A: Axe rotatif, rotation autour de X
■ B: Axe rotatif, rotation autour de Y
■ C: Axe rotatif, rotation autour de Z
Dans la section Usinage, les axes auxiliaires ne sont programmés
que dans les fonctions G0..G3, G12, G13, G30, G62 et G701. Une
interpolation circulaire n'est possible que dans les axes principaux.
Les axes circulaires (en tant qu'axes auxiliaires) sont programmés
dans la section Usinage avec G15.
■ L'éditeur DIN ne tient compte que des lettres
d'adresse des axes configurés.
■ Le comportement de l'axe rotatif C varie selon que
cet axe a été configuré comme axe principal ou comme
axe auxiliaire. Les „fonctions d'axe C“ G100..G113 sont
valables pour l'„axe principal C“.
