CNC PILOT 4290 HEIDENHAIN
55
3.7 Surveillance de charge
Les affichages n'influent pas sur l'usinage de référence.
3.7.2
Production sous surveillance de
charge
La configuration à l'intérieur du programme CN
(G996) détermine si la production a lieu sous
surveillance de charge.

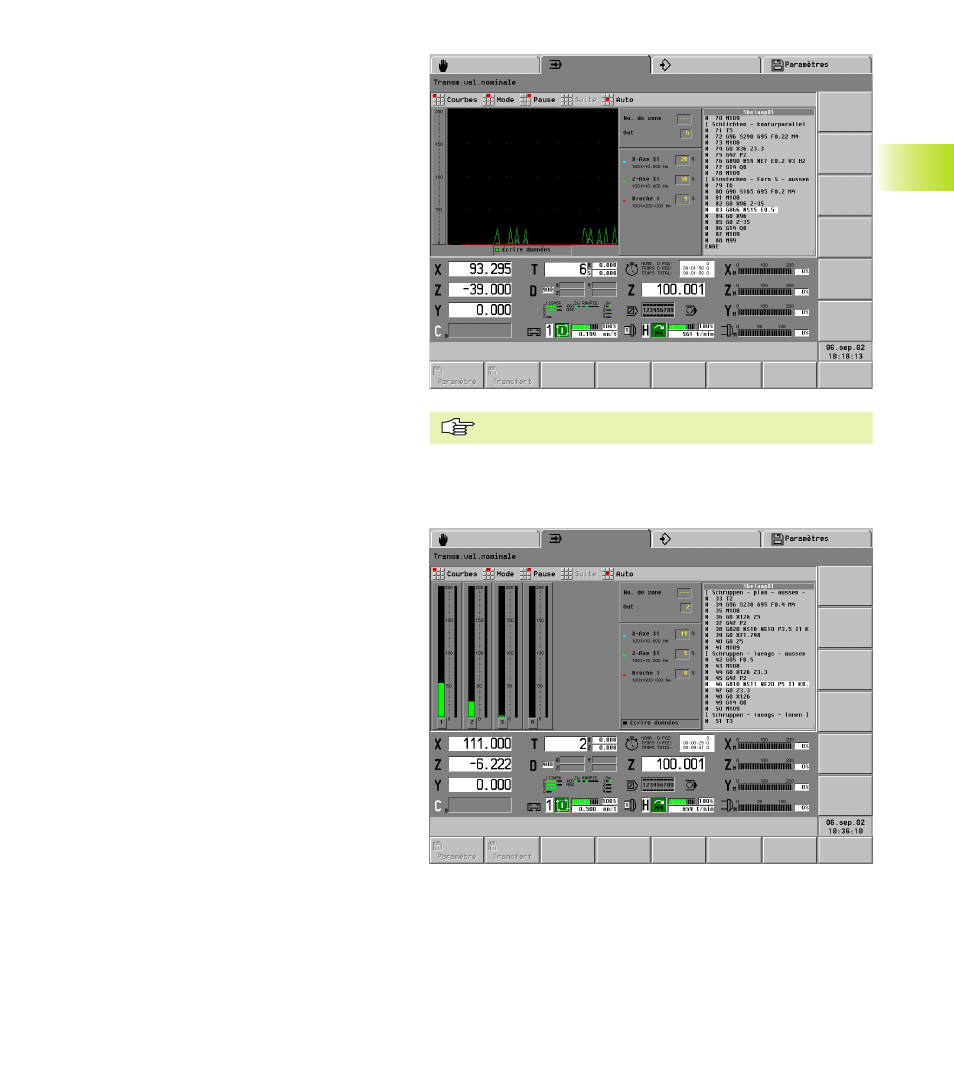

Afficher les couples et vitesses limites:
„Aff(ichage) – Surveillance charge – Affichage“
(mode Automatique).
Sous-menu „Surveillance charge – Aff. surv.
charge“:
■
Menu „Courbes“
Affectez les entraînements aux champs
d'introduction „courbe 1..4“.
■
Graphisme filaire: une courbe
■
Curseur de défilement: jusqu'à quatre courbes
Trame d'affichage: cf. „
3.7.1 Usinage de
référence“
■
Groupe de menus „Mode“
■
Graphisme filaire: Afficher les couples sur l'axe
de durée et les valeurs limites – Valeurs limites
„en gris“: Zone sans surveillance (occultation de
trajectoires en avance rapide).
■
Curseur de défilement: Afficher les couples
actuels, le „travail“ précédent et toutes les
valeurs limites de la zone de surveillance
■
Curseur de défilement: Affichage graphique
des couples de rotation et indication des valeurs
de crête
■
Enregistrer/ne pas enregistrer les valeurs de
mesure
L'enregistrement est une condition pour pouvoir
réaliser par la suite l'analyse de l'usinage de
référence. L'affichage „Ecrire données“ indique le
réglage effectué.
■
Ecraser/ne pas écraser les valeurs limites
Si vous désirez conserver les valeurs limites alors
que vous réalisez un nouvel usinage de
référence, sélectionnez dans ce cas „Ne pas
écraser valeurs limites“.
■
Pause fige l'affichage
■
Suite poursuit l'affichage
■
Auto: retour au menu Automatique
Informations supplémentaires
■
Numéro zone: zone de surveillance actuelle.
Signe négatif: pas de surveillance du processus
(exemple: occultation des trajectoires avec
avance rapide).
■
OUTIL: outil actif
■
Entraînements sélectionnés: Les entraînements
sont indiqués dans la liste et les couples actuels
sont affichés.
■
Affichage des séquences
■
Pause fige l'affichage
■
Suite poursuit l'affichage
■
Auto: retour au menu Automatique
