4 DIN PLUS 146

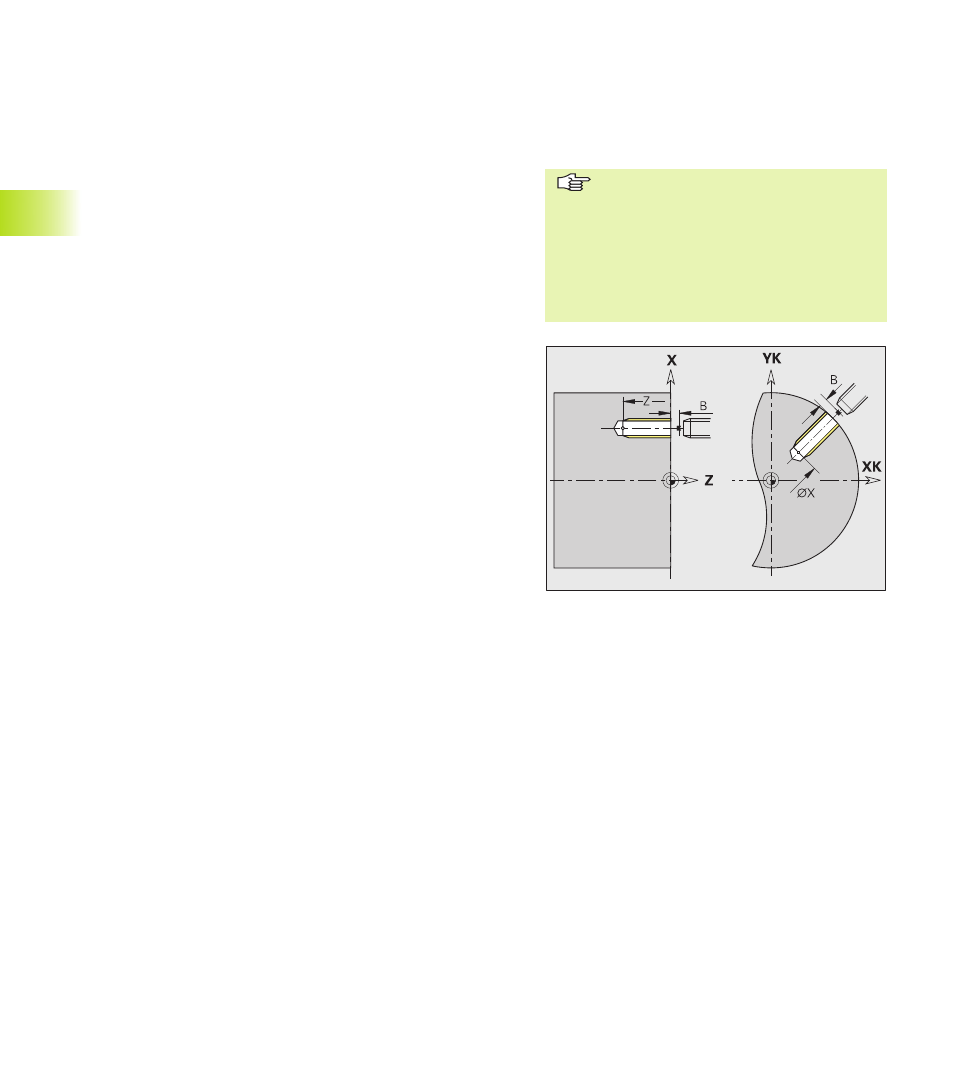

Taraudage G36
G36 usine des filets axiaux/radiaux à l'aide d'outils fixes ou
tournants. En fonction de ”X/Z”, G36 décide si la commande doit
tarauder un trou radial ou axial.
Abordez le point initial avant G36. A l'issue du taraudage, G36
retourne au point initial.
Paramètres
X:
Diamètre – point final des trous axiaux
Z: Longueur – point final des trous radiaux
F: Avance par tour - pas de vis
Q: Numéro de la broche - par défaut: 0 (broche principale)
B: Longueur d'approche pour synchronisation de la broche et de
l'antraînement (cf. G33 )
H: Sens de référence pour le pas de vis – par défaut: 0
■ H=0: avance sur l'axe Z
■ H=1: avance sur l'axe X
■ H=2: avance sur l'axe Y
■ H=3: avance de contournage
S: Vitesse de rotation de retrait (vitesse de rotation supérieure
pour le déplacement de retrait) – par défaut: vitesse de
rotation identique à celle du taraudage
Possibilités d'usinage:
■ Taraud fixe: broche principale et entraînement
sont synchronisés.
■ Taraud tournant: l'outil tournant (broche auxiliaire)
et l'entraînement sont synchronisés.
■ „Arrêt cycle“ agit à la fin d'une coupe
de filetage.
■ Le potentiomètre d'avance n'agit pas.
■ Ne pas utiliser le potentiomètre de
broche !
■ Si l'entraînement d'outil n'est pas
asservi (pas de capteur ROD), un mandrin
de compensation est nécessaire.
4.9 Cycles de perçage
