6 TURN PLUS 330

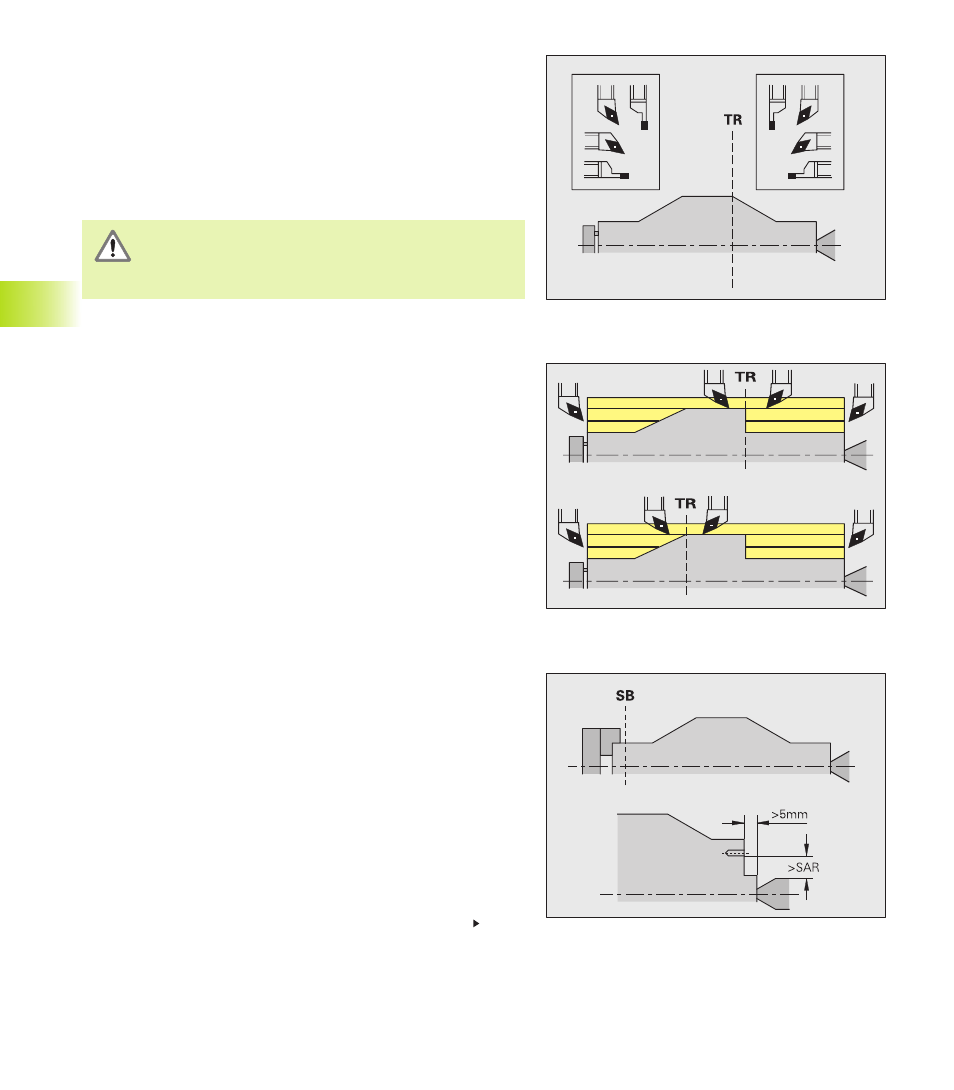

6.16.8 Usinage sur arbre
Sur des arbres, TURN PLUS gère non seulement l'usinage standard
mais aussi l'usinage arrière du contour externe. Ceci permet de
réaliser l'usinage d'un arbre en un seul serrage.
TURN PLUS ne gère pas le retrait de la poupée et ne contrôle pas
l'état du serrage.
Critère d'un „arbre“: La pièce est serrée côté broche et côté
poupée.
Attention, risque de collision !
TURN PLUS ne contrôle pas la situation en matière de
risque de collision lors de l'usinage transversal ou de
l'usinage sur la face frontale et la sur la face arrière.
Zones de protection pour le perçage et le fraisage
■ TURN PLUS usine les contours de perçage et de fraisage sur les
surfaces transversales (face frontale et face arrière) dans les
conditions suivantes:
■ la distance (horizontale) par rapport à la surface transversale doit
être > 5 mm – ou
■ la distance entre le moyen de serrage et le contour de perçage/
fraisage doit être
> SAR (SAR: cf. paramètre d'usinage 2).
■ Si l'arbre est serré dans les mors côté broche, TURN PLUS tient
compte de la limitation de coupe (SB).
Suite: cf. page suivante
6.16 Remarques sur l'usinage Point de séparation (TR)
Le point de séparation partage la pièce en une zone avant et une
zone arrière. Si vous n'indiquez pas de point de séparation, TURN
PLUS le place au niveau du passage d'un diamètre supérieur à un
diamètre inférieur. Placez les points de séparation sur les coins ex-
ternes.
Outils pour l'usinage de la
■ zone avant: Sens d'usinage principal „– Z“; ou en priorité outils
„gauches“ d'usinage de gorges, de filetage, etc.
■ zone arrière: Sens d'usinage principal „+ Z“; ou en priorité outils
„droits“ d'usinage de gorges, de filetage, etc.
Initialiser/modifier un point de séparation: cf. „ 6.9.5 Points de
séparation“
