CNC PILOT 4290 HEIDENHAIN
397

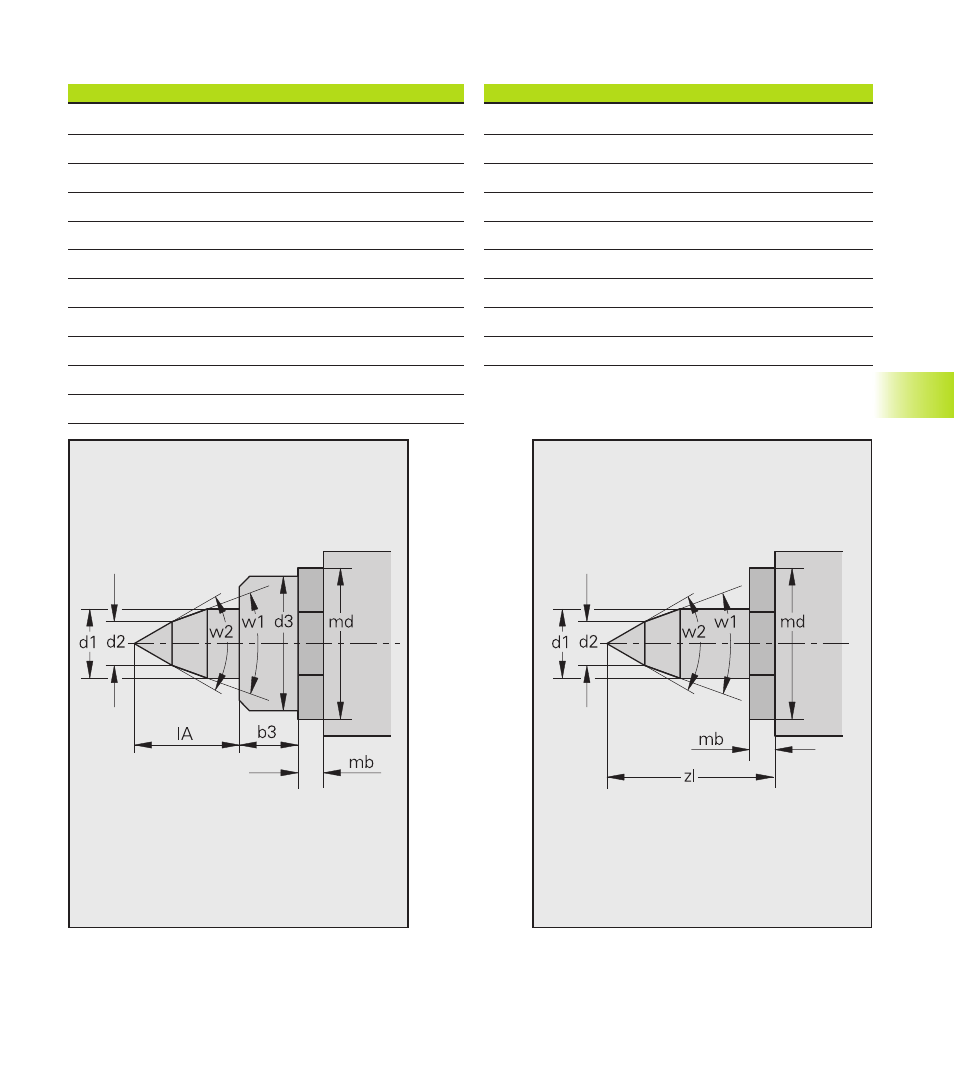

Contre-pointe
Paramètres contre-pointe (type 26x)
ID: référence du moyen de serrage
dispo: disponibilité physique (liste de mots fixes)
w1: angle de pointe 1
w2: angle de pointe 2
d1: diamètre 1
d2: diamètre 2
IA: longueur partie conique
d3: diamètre manchon de la contre-pointe
b3: largeur manchon de la contre-pointe
md: diamètre cercle circonscrit écrou de dégagement
mb: largeur de l'écrou de dégagement
Contre-pointe (type 26x)
Pointe de centrage
Paramètres pointe de centrage (type 27x)
ID: référence du moyen de serrage
dispo: disponibilité physique (liste de mots fixes)
w1: angle de pointe 1
w2: angle de pointe 2
d1: diamètre 1
d2: diamètre 2
zl: longueur de la pointe de centrage
md: diamètre cercle circonscrit écrou de dégagement
mb: largeur de l'écrou de dégagement
Pointe de centrage (type 27x)
