6 TURN PLUS 244

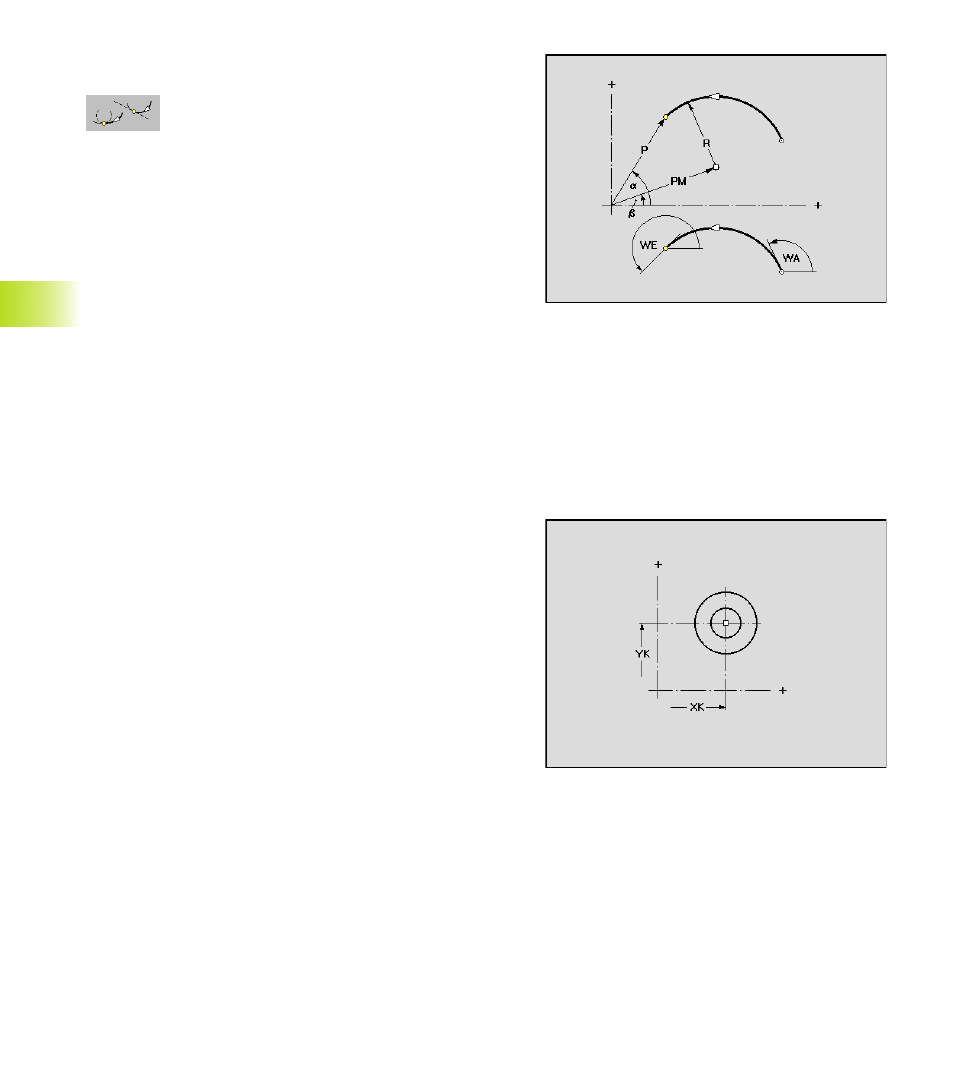

Autres paramètres
R:
Rayon de l'arc de cercle
Tangentiel/non tangentiel: définir la transition vers
l'élément de contour suivant
Paramètre de l'„angle“
WA:
Angle compris entre l'axe XK positif et la tangente au point
initial de l'arc de cercle
WE: Angle compris entre l'axe XK positif et la tangente au point
final de l'arc de cercle
WV: Angle compris entre l'élément précédent et la tangente au
point initial de l'arc de cercle
WN: Angle compris entre la tangente au point final de l'arc de
cercle et l'élément suivant
WV, WN:
■ Partant de l'élément précédent/suivant, l'angle est dirigé
dans le sens horaire vers le nouvel élément
■ Arc de cercle comme élément précédent/suivant: angle
vers tangente
Un seul trou
Paramètres „Point de référence“
XK, YK: Centre du trou en coordonnées cartésiennes
α
, PM: Centre du trou en coordonnées polaires (référence angle
α
:
axe XK positif)
Le „trou“ peut comporter les éléments suivants:
■ Centrage
■ Avant-trou
■ Lamage
■ Filet
6.6 Contours avec l'axe C
