CNC PILOT 4290 HEIDENHAIN 147

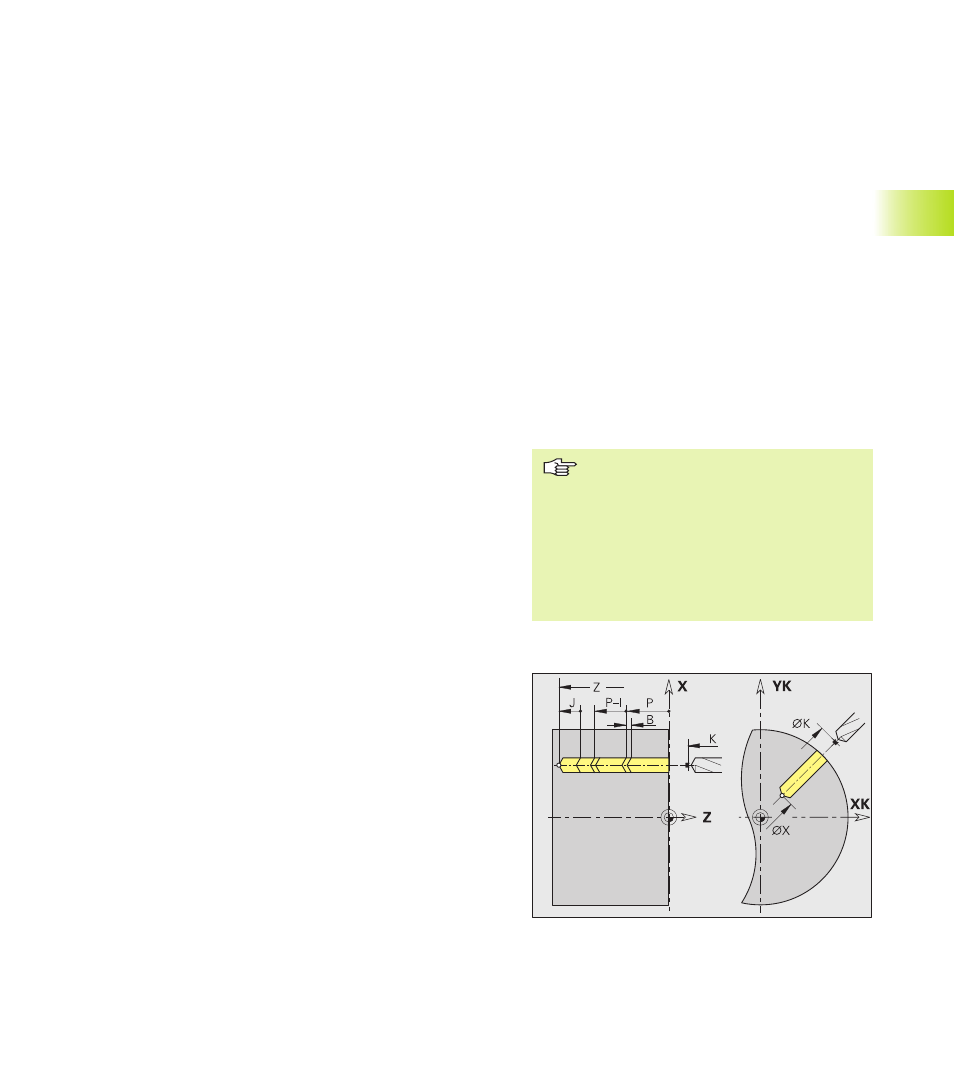

Perçage profond G74
G74 permet de créer des trous axiaux/radiaux en plusieurs étapes à
l'aide d'outils fixes ou tournants.
La première passe de perçage est effectuée à la „1ère profondeur
de perçage P“. A chacune des étapes de perçage suivantes, la
profondeur diminue de la „valeur de réduction I“; la „profondeur
min. de perçage J“ ne sera pas dépassée. Après chaque passe de
perçage, le foret est rétracté de la valeur de la „distance de retrait
B“ ou jusqu'au „point initial du trou“.
Le cycle est utilisé pour réaliser:
■ trou seul sans définition de contour
■ trou avec définition de contour (trou seul ou modèle de trous) des
sections de programme:
■ FRONT
■ FACE ARR.
■ POURTOUR
C'est le type de foret qui détermine l'utilisation d'une réduction
d'avance:
■ Foret à plaquettes réversibles et foret hélicoïdal avec angle de
perçage à 180°
Réduction en fin de perçage – 2*distance de sécurité
■ Autres forets:
Fin de perçage – longueur d'attaque – distance de sécurité
(longueur d'attaque=pointe du foret; distance de sécurité: cf.
„Paramètres d'usinage 9 Perçage ou G47, G147“)
Paramètres
NS:
Numéro de séquence contour du trou (G49-, G300- ou G310-
Géo) – pas d'introduction: trou seul sans définition de contour
X, Z: Position, longueur – point final des trous axiaux/radiaux (X cote
de diamètre)
P: 1ère profondeur de perçage
I: Valeur de réduction - par défaut: 0
B: Distance retrait – par défaut: au „point initial du trou“
J: Profondeur min. perçage - par défaut: 1/10 de P
E: Temporisation (pour casser les copeaux en fin de trou) – par
défaut: 0
V: Réduction d'avance (50%) – par défaut: 0
■ V=0 ou 2: réduction au début
■ V=1 ou 3: réduction au début et à la fin
■ V=4: réduction à la fin
■ V=5: pas de réduction
Exception pour V=0 et V=1: pas de réduction d'avance lors du
centrage avec foret à plaquettes réversibles et forets
hélicoïdaux avec angle de perçage à 180°
D: Vitesse de retrait et plongée à l'intérieur du trou – par défaut: 0
■ D=0: avance rapide
■ D=1: avance d'usinage
K: Plan de retrait (trous radiaux: cote de diamètre) – par défaut:
au point initial ou à la distance de sécurité
4.9 Cycles de perçage
Déroulement du cycle
1 avec „trou sans définition du contour“:
Condition: le foret doit toujours être à la distance
de sécurité avant le trou („point initial“)
avec „trou avec définition du contour“:
déplacement en fonction de „K“, en avance rapi-
de, jusqu'au „point initial“:
■ K non programmé: déplacement jusqu'à la
distance de sécurité
■ K programmé: déplacement à la position ”K“,
puis à la distance de sécurité
2 Centrage – réduction d'avance en fonction de „V“
3 Perçage en plusieurs étapes
4 Perçage avec sortie – réduction d'avance en
fonction de „V“
5 Retrait – en avance rapide/avance d'usinage en
fonction de „D“
6 La position de retrait dépend de „K“:
■ K non programmé: retrait au „point initial“
■ K programmé: retrait à la position „K“
■ Trou isolé sans description de contour:
programmer alternativement „X ou Z”.
■ Trou avec description de contour: ne
pas programmer „X, Z”.
■ Modèle de trous: „NS+ indique le
contour du trou (et non la définition du
modèle).
■ Une ”réduction d'avance à la fin“ n'a
lieu qu'à la dernière étape de perçage.
