CNC PILOT 4290 HEIDENHAIN 329
Codes:
■ Face frontale: Face orientée vers la zone
d'usinage
■ Face arrière („R“): Face opposée tournant le dos à
la zone d'usinage
Les désignations restent également valables si la
pièce est serrée dans la contre-broche – ou bien
encore sur les tours équipés d'une broche, si la
pièce a été changée pour l'usinage sur la face
arrière.

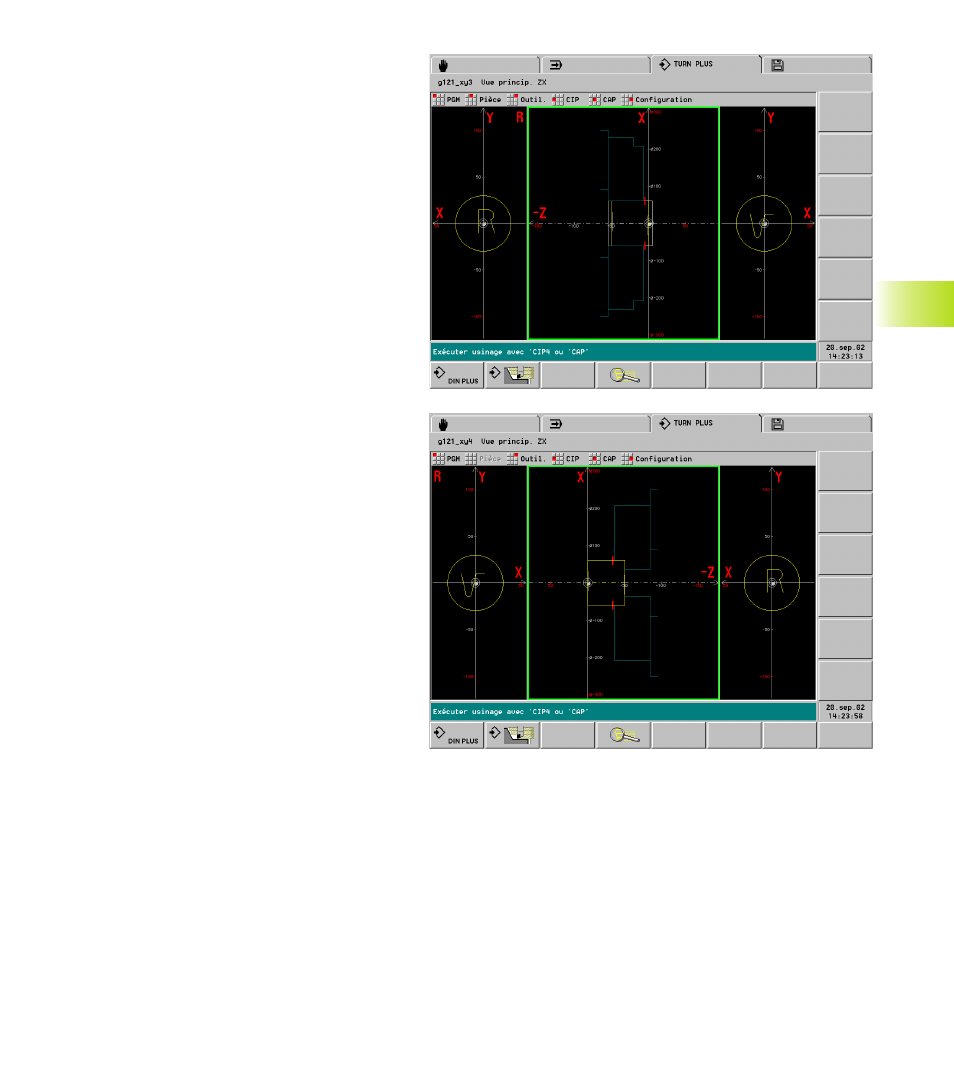

Représentation pour un tour équipé d'une contre-broche.
6.16 Remarques sur l'usinage
Remarques concernant l'usinage sur la face
arrière
Pour les contours sur la face arrière (usinage avec
axe C/Y), tenez compte de l'orientation de l'axe XK
ou X ainsi que de l'orientation de l'axe C.
