CNC PILOT 4290 HEIDENHAIN 97

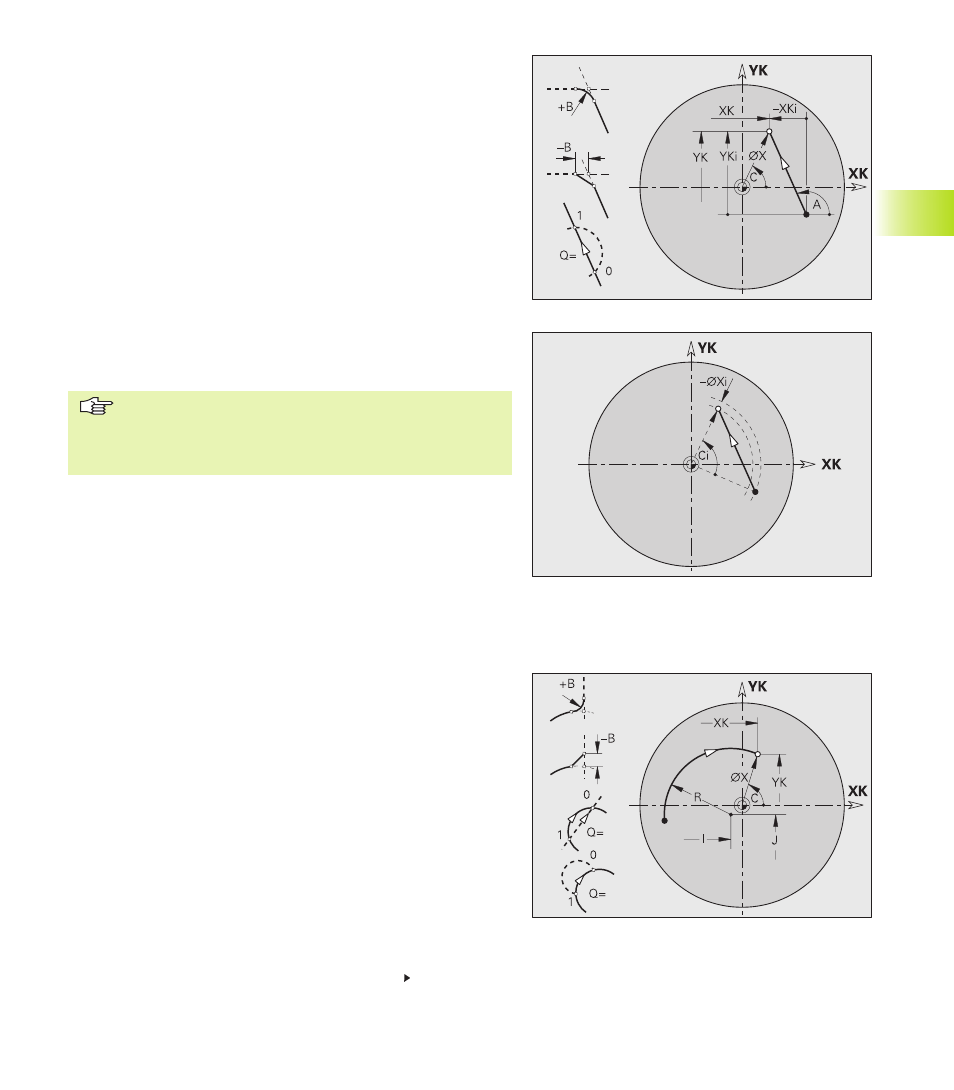

Droite sur le contour face frontale/face arrière G101-
Géo
Paramètres
X:
Point final en coordonnées polaires (cote de diamètre)
C: Point final en coordonnées polaires (cote d'angle)
XK, YK: point final en coordonnées cartésiennes
A: Angle par rapport à l'axe positif XK
B: Chanfrein/arrondi – Transition vers l'élément de contour
suivant. Programmez le point final théorique si vous
introduisez un chanfrein/arrondi.
■ B pas d'introduction: raccordement tangentiel
■ B=0: raccordement non tangentiel
■ B>0: rayon de l'arrondi
■ B<0: largeur du chanfrein
Q: Point d'intersection – par défaut: 0. Point final si la droite
coupe un arc de cercle.
■ Q=0: point d'intersection proche
■ Q=1: point d'intersection éloigné
Programmation
■ X, XK, YX: en absolu, incrémental, avec effet modal ou
„?“
■ C: en absolu, incrémental ou avec effet modal
G102-Géo
Arc de cercle dans contour sur la face frontale/
arrière G102-/G103-Géo
Sens de rotation: cf. figure d'aide
Paramètres
X:
Point final en coordonnées polaires (cote de diamètre)
C: Point final en coordonnées polaires (cote d'angle)
XK, YK: point final en coordonnées cartésiennes
R: Rayon
I, J: Centre en coordonnées cartésiennes
Q: Point d'intersection – par défaut: 0. Point final si l'arc de
cercle coupe une droite ou un arc de cercle.
■ Q=0: point d'intersection éloigné
■ Q=1: point d'intersection proche
Suite: cf. page suivante
4.5 Commandes de géométr
ie
