CNC PILOT 4290 HEIDENHAIN
383
Paramètres pour systèmes de maniement
(manutention) de pièces et systèmes de mesure
Paramètre boîte de dialogue 1
B
S
TP
ID: référence de l'outil
•
•
–
Cote X, Z (xe, ze): cotes de réglage
•
–
–
dispo..: disponibilité physique
•
–
–
D. queue (sd): diamètre de la queue
–
•
–
Out. multi: outil multiple (cf. „
4.2.4 Pro-
grammation d'outils“)
•
–
–
■
non: pas d'outil multiple
■
Princ: dent principale
■
Auxil.: dent secondaire
M-ID: référence de la „dent suivante“
pour outils multiples
•
–
–
Pte-out. DIN: type de porte-outils
–
•
–
H.p. out (wh): hauteur du porte-outils
–
•
–
Lar. po. (wb): largeur du porte-outils
–
•
–
L. sail. (ax): longueur en saillie
–
•
–
N° figure
–
•
–
Type logemt. (type de logement)
•
–
–
Code Magas(in): non utilisé actuellement
Attr(ibut) Magas(in): non utilisé actuellement

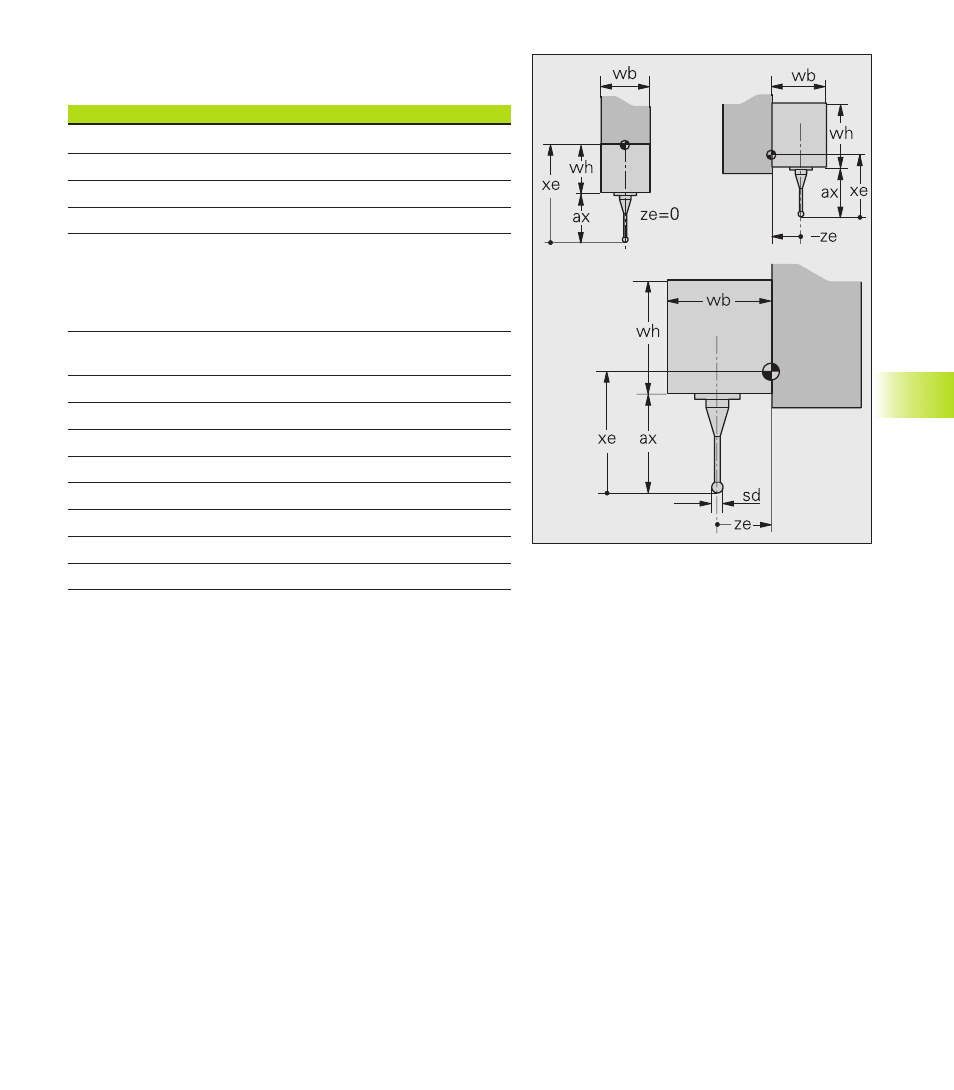

Exemple d'un outil de type 811
8.1 Banque de données des outils
