4 DIN PLUS 96
4.5.6 Contour sur la face frontale/arrière

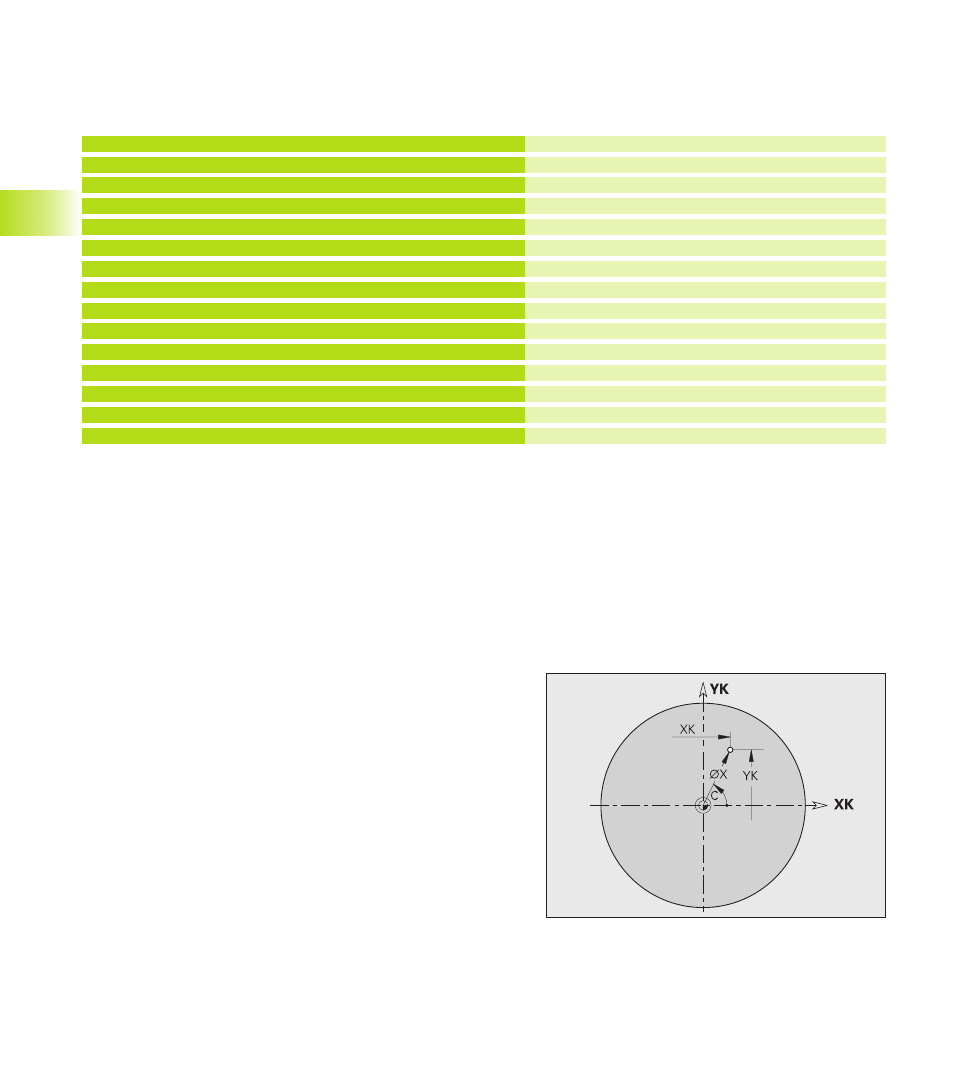

Point initial du contour sur la face frontale/arrière
G100-Géo
Paramètres
X:
Point initial en coordonnées polaires (cote de diamètre)
C: Point initial en coordonnées polaires (cote d'angle)
XK, YK: Point initial en coordonnées cartésiennes
Définir le plan de référence
Début „rectangle“ de profondeur –5
Rectangle
Début „cercle entier dans rectangle“ de
profondeur –10
Cercle entier
Fin „cercle entier“
Fin „rectangle“
Définir le diamètre de référence
Rainure linéaire de profondeur –5
Exemple „G308/G309“
. . .
PIECE FINIE
. . .
FRONT Z0
N7 G308 P-5
N8 G305 XK-5 YK-10 K50 B30 R3 A0
N9 G308 P-10
N10 G304 XK-3 YK-5 R8
N11 G309
N12 G309
POURTOUR X100
N13 G311 Z-10 C45 A0 K18 B8 P-5
. . .
4.5 Commandes de géométr
ie Fin de la poche/de l'îlot G309-Géo
Fin d'un „plan de référence”. Chaque plan de référence défini avec
G308 doit se terminer par G309!
