4 DIN PLUS 122
4.7 Cy
cles de t
our
nag
e
Ebauche longitudinale G810
G810 usine (ébauche) la zone de contour définie par „NS, NE”. La
CNC PILOT reconnaît s'il s'agit d'une opération d'usinage externe
ou interne à l'aide de la définition de l'outil. Avec „NS – NE“, vous
définissez le sens de l'usinage.
Si le contour à usiner ne comporte qu'un seul élément:
■ uniquement NS programmé: Usinage dans le sens défini du
contour
■ NS et NE programmés: Usinage dans le sens inverse du sens
défini du contour
Le cas échéant, la surface d'usinage est subdivisée en plusieurs
zones (ex.: dépressions sur le contour).
La forme de programmation la plus simple consiste à indiquer NS,
NE et P.
Paramètres
NS:
Début - n° séquence (début de la section de contour)
NE: Fin - n° séquence (fin de la section de contour)
P: Plongée maximale
I: Surépaisseur en X (cote de diamètre) – par défaut: 0
K: Surépaisseur en Z – par défaut: 0
E: Comportement de plongée
■ E=0: ne pas usiner les contours en poussant
■ E>0: Avance de plongée
■ pas d'introduction: réduction d'avance en fonction de
l'angle de plongée – 50% max.
X: Limitation de coupe dans le sens X (cote de diamètre) – par
défaut: pas de limitation de coupe
Z: Limitation de coupe dans le sens Z – par défaut: pas de
limitation de coupe
H: Mode de sortie – par défaut: 0
■ H=0: usine après chaque coupe le long du contour
■ H=1: relève l'outil sous 45°; lissage du contour après la
dernière coupe
■ H=2: relève l'outil sous 45° – pas de lissage du contour
Suite: cf. page suivante

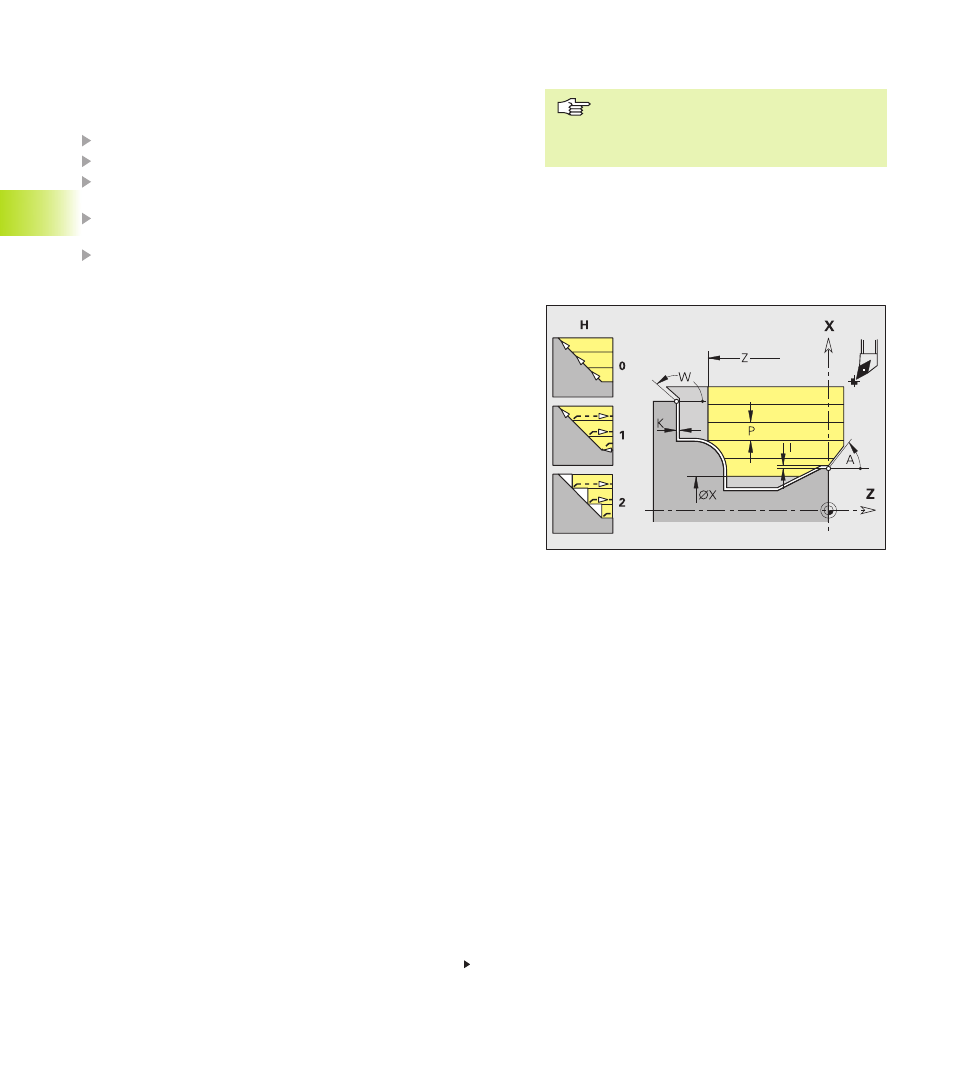

Déroulement du cycle
1 calcule les zones d'enlèvement de copeaux et la
répartition des passes (passe)
2 plonge à partir du point initial pour la première
passe en tenant compte de la distance de
sécurité (d'abord dans le sens Z puis dans le sens
X)
3 se déplace avec avance d'usinage jusqu'au point-
cible Z
4 en fonction de „H“:
■ H=0: usine le long du contour
■ H=1 ou 2: relève de 45°
5 retourne en avance rapide et plonge pour
effectuer la passe suivante
6 répéte 3...5 jusqu'à ce que le „point-cible X“ soit
atteint
7 répète le cas échéant 2...6 jusqu'à ce que toutes
les zones d'enlèvement de copeaux soit usinées
8 si H=1: lisse le contour
9 effectue un dégagement tel que programmé dans
„Q“
4.7 Tournage, cycles
4.7.1 Cycles de tournage avec suivi du contour
Calculer les références de séquences
Activer la représentation du contour (softkey GRAPHISME)
Placer le curseur sur NS/NE et appuyer sur la softkey CONTINUER
Sélectionner l'élément de contour avec „flèche vers la gauche/la
droite“
Avec „flèche vers le haut/le bas“, vous commutez entre les
contours (contours sur la face frontale également, etc.)
Valider avec ENTER le numéro de séquence de l'élément de
contour
Lorsque vous appuyez sur „flèche vers le
haut/le bas“, la CNC PILOT prend
également en compte les contours qui
ne sont pas affichés à l'écran.
