6.10 Accessoires d'utilisation

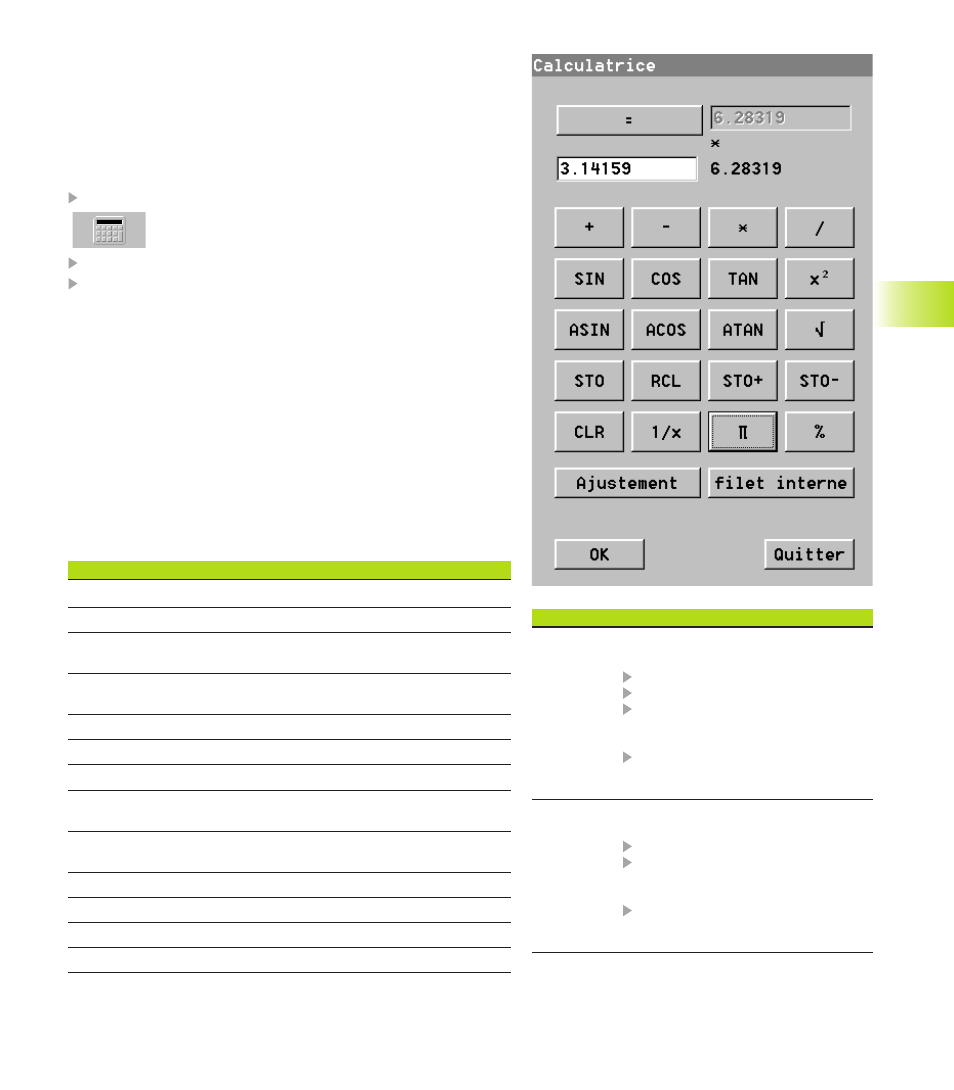

6.10.1 Calculatrice
Pour les calculs standard, le calcul des tolérances d'ajustement et
celui du diamètre du noyau (pour filets internes), vous pouvez
utiliser la calculatrice.
Exécuter les calculs:
Positionner le curseur sur le champ de la boîte de dialogue
Appeler la calculatrice – La valeur du champ
d'introduction est prise en compte.
Exécuter le calcul
■ „OK“ – désactive la calculatrice avec prise en compte de la
valeur
■ „Quitter“ – désactive la calculatrice sans prise en compte de la
valeur
Affichages:
■ Valeur d'affichage (au dessous de „=“)
■ Valeur mémorisée (à droite de „=“)
■ Opération de calcul et résultat intermédiaire (à droite, à côté de
la valeur affichée)
Remarques sur l'utilisation:
■ Sélectionner et activer la fonction de calcul/les champs
d'introduction avec les touches de curseur ou avec la souris.
■ Les fonctions de calcul (SIN, élévation d'une valeur au carrée,
etc.) se réfèrent à la „valeur d'affichage“.
Fonctions de la calculatrice
= Calculer; afficher le résultat
+, –, *, / Arithmétique de base
SIN, COS, TAN
Fonctions trigonométriques
ASIN, ACOS, ATAN
Fonctions trigonométriques inverses
X 2 Elévation d'une valeur au carré
¹ Extraction d'une racine
STO Mémorisation de la valeur affichée
STO+, STO– Additionner/soustraire la valeur au/du contenu de la
mémoire
RCL Enregistrer le contenu de la mémoire comme valeur
d'affichage
CLR Effacer l'affichage
1/x Valeur de réciprocité
π
Valeur de Pi (3,14159)
n% Calcul d'un pourcentage
6.1
0 A
ccessoir
es
d'utilisation
Fonctions de la calculatrice
Ajustement calcule la tolérance moyenne pour les
ajustements
Introduire le diamètre nominal
Valider l'„ajustement“
Introduire les données de
l'ajustement (boîte de dialogue
„Ajustement“) – Valider „OK“
La calculatrice enregistre la
„tolérance moyenne“ comme valeur
d'affichage
Filet intérieur calcule le diamètre du noyau à partir
des données du filet
Valider „Filet interne“
Introduire les données du filet
(boîte de dialogue „Filet interne“) –
Valider „OK“
La calculatrice calcule le diamètre
du noyau et l'enregistre comme
valeur d'affichage
