6 TURN PLUS 248

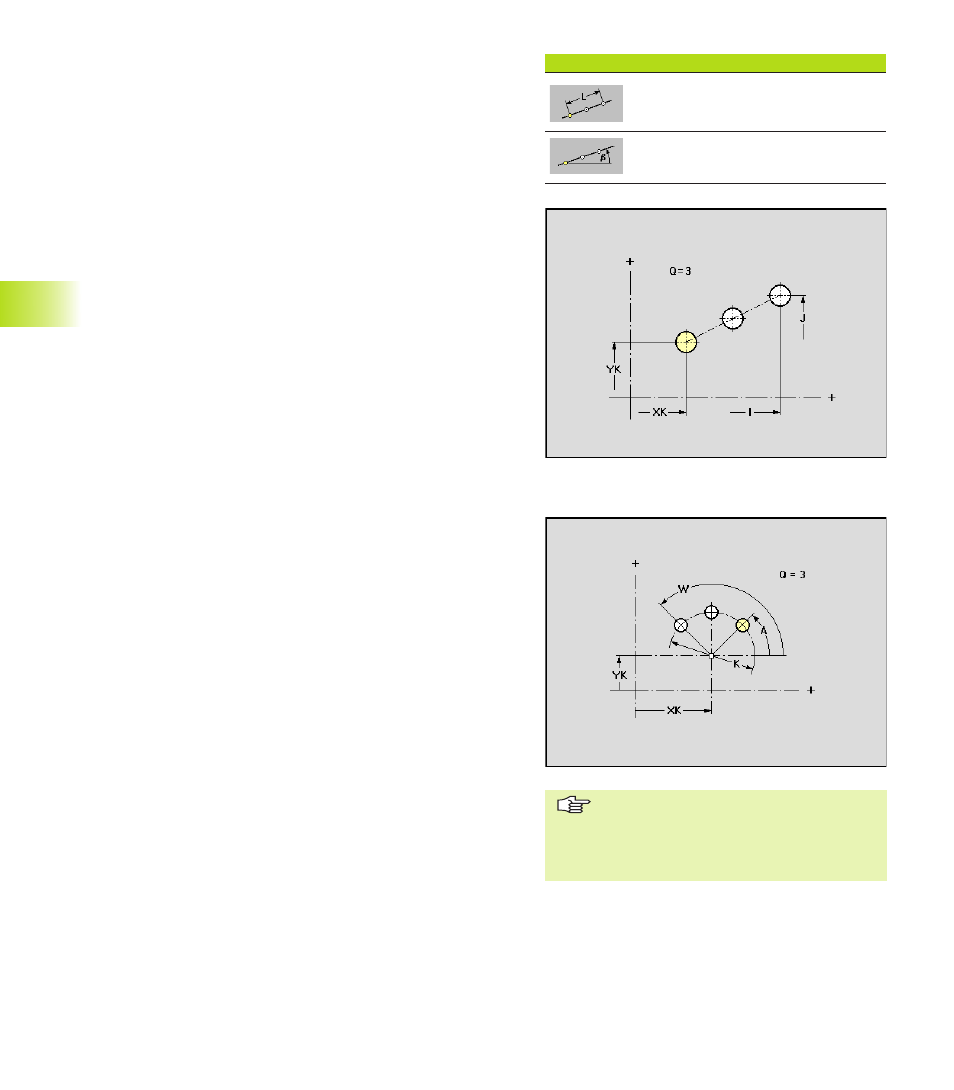

Modèle de trous linéaire, modèle de figures linéaire
Paramètres
XK, YK: Point initial du modèle de trous en coordonnées
cartésiennes
α
, P: Point initial du modèle en coordonnées polaires (référence
angle a: axe XK positif)
Q: Nombre de figures - par défaut: 1
I, J: Point final du modèle de trous en coordonnées
cartésiennes
Ii, Ji: Distance entre deux figures dans le sens XK/YK
β
: Angle axe longitudinal du modèle (référence: axe XK)
L: Longueur totale du modèle
Li: Distance entre deux figures (distance modèle)
Définition de perçage/de figure
Softkeys „Type de cotation“
Modèle linéaire: Indiquer la longueur
Modèle linéaire: Indiquer l'angle
Pour les modèles qui comportent des
rainures circulaires, le „centre de
courbure“ est additionné à la position du
modèle (cf. „
4.5.8 Modèle circulaire avec
rainures circulaires“).
6.6 Contours avec l'axe C
Modèle de trous circulaire, modèle circulaire de
figures
Paramètres
XK, YK: Centre du modèle en coordonnées cartésiennes
α
, PM: Centre du modèle en coordonnées polaires (référence ang-
le
α
: axe XK positif)
Q: Nombre de figures
Orientation:
■ Sens horaire
■ Sens anti-horaire
R/K: Rayon/diamètre du modèle
A, W: Angle initial, angle final – Position de la première/dernière
figure (référence: axe XK) – Cas particuliers:
■ Sans A ni W: Répartition sur tout le cercle, commençant à
0°
■ Sans W: Répartition sur tout le cercle
Wi: Angle séparant deux figures (signe sans signification)
Position des figures:
■ Position normale: la figure en sortie pivote en fonction du
centre du modèle (rotation autour du centre du modèle)
■ Position d'origin: la position de la figure en sortie est
conservée (translation)
Définition de perçage/de figure
