CNC PILOT 4290 HEIDENHAIN 379
8.1 Banque de données des outils

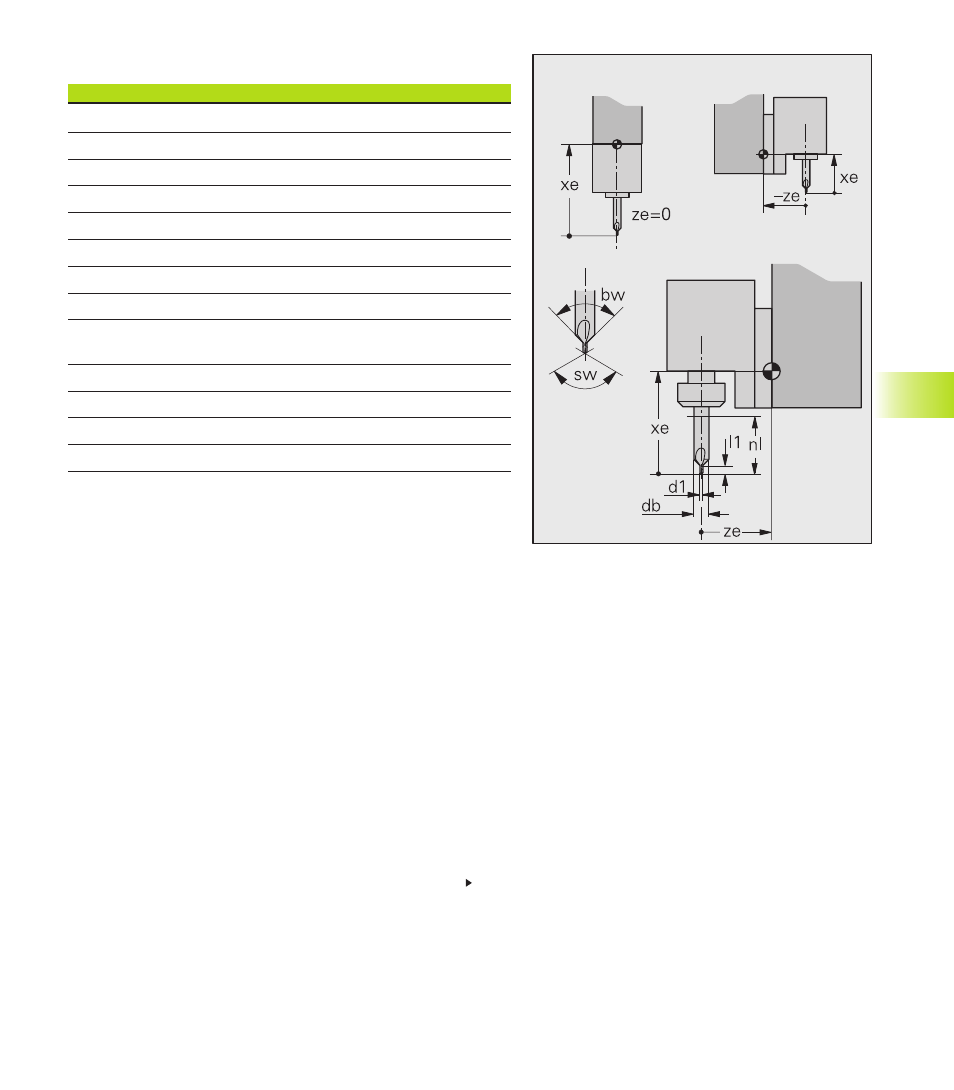

Exemple d'un outil de type 311
Paramètres pour outils de perçage
Paramètre boîte de dialogue 1 B S TP
ID: référence de l'outil • • •
Cote X, Z, Y (xe, ze, ye): cotes de réglage • – –
Diam. (db): diamètre du foret • • •
An. perç. (bw): angle de perçage • • •
Ang. pte (sw): angle de pointe • • •
D. tenon (d1): diamètre du tenon • • •
L. tenon (l1): longueur du tenon • • •
Ang. pos. (rw): angle de position • • –
Corr. X, Z, Y (DX, DZ, DY): valeurs de correction
(+/– 10 mm max.)
• – –
Dir. usin.: sens de rotation broche • – •
Lg. util (nl): longueur utile du foret – – •
Type foret: cf. liste des mots fixes *1 – *1
L. attaq (al): longueur d'attaque • • •
Liste des mots fixes „type de taraud)“:
■ 0: indéfini
■ 11: métrique
■ 12: filet fin
■ 13: filet pouces
■ 14: pas de gaz
■ 15: UNC
■ 16: UNF
■ 17: PG
■ 18: NPT
■ 19: trapézoïdal
■ 20: autre
*1: Lors de la sélection d'outil, la CAP tient compte du paramètre
„Type foret“ pour calculer les paramètres du filet.
Suite: cf. page suivante
